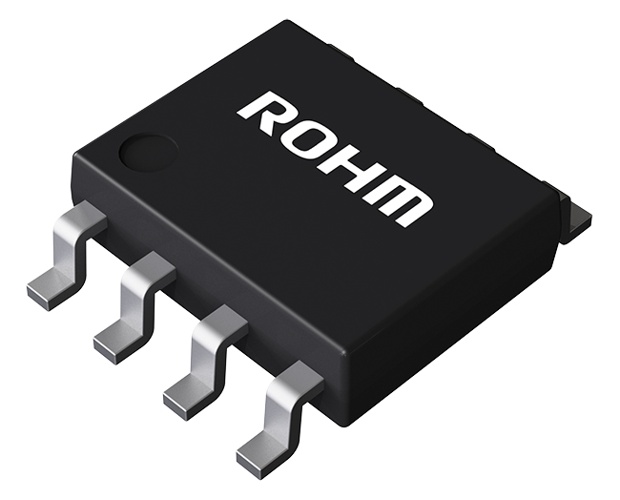

診断出力機能付き 車載用 IPD 2ch ローサイドスイッチ(BM2LE040FJ-C-EVK) ◆ROHM 取寄品◆
BM2LE040FJ-C-EVK
| web販売価格 : | ￥3,795(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | ショップ欠品中 |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | ローム(ROHM) |
| 商品コード : | Q7TBF6 |
| 品名／型番 : | 診断出力機能付き 車載用 IPD 2ch ローサイドスイッチ(BM2LE040FJ-C-EVK) ◆ROHM 取寄品◆ / BM2LE040FJ-C-EVK |
| 登録日 : | 2026.9.25 |
概要
※表示されている在庫数はROHM社の「1〜2営業日前の在庫数」であり、弊社の実在庫数ではございません。
BM2LE040FJ-Cは車載12Vアプリケーション用のIPD 2ch ローサイドスイッチです。OCP、Dual TSD、アクティブクランプ機能を内蔵。診断機能により、TSDの診断をすることができます。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
BM2LE040FJ-Cは車載12Vアプリケーション用のIPD 2ch ローサイドスイッチです。OCP、Dual TSD、アクティブクランプ機能を内蔵。診断機能により、TSDの診断をすることができます。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
詳細
【特長】
Dual TSD®内蔵(ジャンクション温度を検知する過熱保護とPower-MOSの急峻な温度上昇を検知するΔTj保護の2種類の温度保護を内蔵)
AEC-Q100対応(Grade 1)
過電流保護機能(OCP)内蔵
アクティブクランプ機能内蔵
CMOSロジックIC等から直接制御可能
オン抵抗RDS(ON) = 40mΩ(Typ)
(VIN = 5V, IOUT = 2.5A, Tj = 25℃)
制御部(CMOS)とパワーMOS FETを1チップ上に組み込んだモノリシックパワーIC
【特性】
・Type：Low side switches
・Generation：GEN2
・Qualification Grade：AEC-Q100 (Automotive Grade)
・Feature：Standard / Error Flag
・Overcurrent Protection：Limitation
・Thermal Shut Down：Self-restart
・Channel Number [ch]：2
・ON Resistance(Typ.)[mΩ]：40
・ON Resistance(Max.)[mΩ]：100
・DC Output Current @Ta=85℃ [A]：2
・Supply Voltage(Min.)[V]：3
・Supply Voltage(Max.)[V]：5.5
・Drain-Source Voltage (Max.)[V]：40
・Single Pulse Energy 25°C [mJ]：250
・Over Current Limit (Min.)[A]：17.5
・Under voltage Detection Level(Max.)[V]：3
・Current consumption(Typ.)[µA]：100
・Junction Temperature Tj (Min.)[°C]：-40
・Junction Temperature Tj (Max.)[°C]：150
・Package Size [mm]：4.9x6.0 (t=1.65)
・包装形態：テーピング
・包装数量：2500
Dual TSD®内蔵(ジャンクション温度を検知する過熱保護とPower-MOSの急峻な温度上昇を検知するΔTj保護の2種類の温度保護を内蔵)
AEC-Q100対応(Grade 1)
過電流保護機能(OCP)内蔵
アクティブクランプ機能内蔵
CMOSロジックIC等から直接制御可能
オン抵抗RDS(ON) = 40mΩ(Typ)
(VIN = 5V, IOUT = 2.5A, Tj = 25℃)
制御部(CMOS)とパワーMOS FETを1チップ上に組み込んだモノリシックパワーIC
【特性】
・Type：Low side switches
・Generation：GEN2
・Qualification Grade：AEC-Q100 (Automotive Grade)
・Feature：Standard / Error Flag
・Overcurrent Protection：Limitation
・Thermal Shut Down：Self-restart
・Channel Number [ch]：2
・ON Resistance(Typ.)[mΩ]：40
・ON Resistance(Max.)[mΩ]：100
・DC Output Current @Ta=85℃ [A]：2
・Supply Voltage(Min.)[V]：3
・Supply Voltage(Max.)[V]：5.5
・Drain-Source Voltage (Max.)[V]：40
・Single Pulse Energy 25°C [mJ]：250
・Over Current Limit (Min.)[A]：17.5
・Under voltage Detection Level(Max.)[V]：3
・Current consumption(Typ.)[µA]：100
・Junction Temperature Tj (Min.)[°C]：-40
・Junction Temperature Tj (Max.)[°C]：150
・Package Size [mm]：4.9x6.0 (t=1.65)
・包装形態：テーピング
・包装数量：2500
![大阪・日本橋店舗半生中継/[シリコンハウス]店内映像](/img/usr/top/Silitempo.jpg)
取寄せ品！通常納期：3〜5営業日(ROHMから弊社に到着後出荷)
