フライバック型 PWM方式絶縁 13.5 V 1.3 A 非絶縁 20 V 0.1 A [代引不可](BM2P0161-EVK-004) ◆ROHM 取寄品◆
BM2P0161-EVK-004

取寄せ品！通常納期：3～5営業日(ROHMから弊社に到着後出荷)

web販売価格 :	￥22,581(税込) 注文受付単位：1
在庫 :	3 （現在庫数）
送料区分 :	送料サービス
メーカー :	ローム(ROHM)
商品コード :	Q7TBFF
品名／型番 :	フライバック型 PWM方式絶縁 13.5 V 1.3 A 非絶縁 20 V 0.1 A [代引不可](BM2P0161-EVK-004) ◆ROHM 取寄品◆ / BM2P0161-EVK-004
登録日 :	2026.9.25

この商品の関連ハッシュタグ

#ローム(ROHM) #ROHM #PWM

概要

※表示されている在庫数はROHM社の「1～2営業日前の在庫数」であり、弊社の実在庫数ではございません。

代引不可

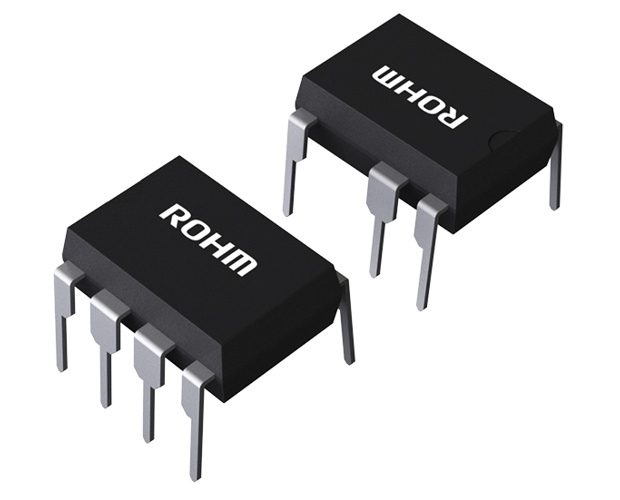

AC/DC用PWM方式DC/DCコンバータであるBM2P0161は、コンセントが存在する製品すべてに最適なシステムを供給します。絶縁、非絶縁の両者に対応しており、さまざまな形式の低消費電力コンバータを容易に設計可能です。650V起動回路内蔵により、低消費電力に貢献します。スイッチング用電流検出抵抗を外付けにすることで、自由度の高い電源設計を実現します。電流モード制御を用いているため、サイクルごとに電流制限がかけられ、帯域幅と過度応答にすぐれた性能を発揮します。スイッチング周波数は固定方式で65kHzです。軽負荷時には、周波数低減を行い、高効率を実現します。周波数ホッピング機能を内蔵しており、低EMIに貢献します。650VスイッチングMOSFETを内蔵し、設計が容易となります。BM2P0161-Zの評価ボード情報はこちら。この他にも、様々な電力帯とトポロジーに対応した評価ボードを取り揃えております。

※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
　メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。

詳細

【特長】
重要特性
・動作電源電圧範囲:
- VCC: 8.9 V ～ 26.0 V
- DRAIN: 650 V(Max)
・回路電流(ON)1:
- BM2P0161: 0.90 mA(Typ)
- BM2P0361: 0.65 mA(Typ)
・回路電流(ON)2: 0.30 mA(Typ)
・発振周波数: 65 kHz(Typ)
・動作温度範囲: -40 °C ～ +105 °C
・MOSFET ON 抵抗:
- BM2P0161: 1.0 Ω(Typ)
- BM2P0361: 3.0 Ω(Typ)
PWM 周波数=65 kHz
PWM カレントモード方式
周波数ホッピング機能内蔵
軽負荷時バースト動作
周波数低減機能
650 V 起動回路内蔵
650 V スイッチングMOSFET 内蔵
VCC 端子低電圧保護
VCC 端子過電圧保護
SOURCE 端子オープン保護
SOURCE 端子ショート保護
SOURCE 端子 Leading-Edge-Blanking 機能
サイクルごとの過電流リミッタ機能
過電流リミッタ AC 補正機能
ソフトスタート機能
2 次側過電流保護回路

【特性】
・FET：Integrated
・Controller Type：PWM
・Vin1(Min.)[V]：8.9
・Vin1(Max.)[V]：26
・Vmax (DrainMax) [V]：730
・Start Circuit：Integrated
・SW frequency(Max.)[kHz]：65
・Vcc OVP：Auto Restart
・BR PIN：No
・On Resistor (MOSFET)[Ω]：1
・Channel：1
・Light Load mode：Yes
・EN：No
・Soft Start：Yes
・Thermal Shut-down：Yes
・Under Voltage Lock Out：Yes
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：105
・Package Size [mm]：9.27x6.35 (t=5.33)

・包装形態：チューブ
・包装数量：2000
