非絶縁降圧型 PWM方式 15 W 15 V 出力 [代引不可](BM2P016-EVK-001) ◆ROHM 取寄品◆
BM2P016-EVK-001

取寄せ品！通常納期：3～5営業日(ROHMから弊社に到着後出荷)

web販売価格 :	￥16,736(税込) 注文受付単位：1
在庫 :	3 （現在庫数）
送料区分 :	送料サービス
メーカー :	ローム(ROHM)
商品コード :	Q7TBFJ
品名／型番 :	非絶縁降圧型 PWM方式 15 W 15 V 出力 [代引不可](BM2P016-EVK-001) ◆ROHM 取寄品◆ / BM2P016-EVK-001
登録日 :	2026.9.25

この商品の関連ハッシュタグ

#ローム(ROHM) #ROHM #PWM

概要

※表示されている在庫数はROHM社の「1～2営業日前の在庫数」であり、弊社の実在庫数ではございません。

代引不可

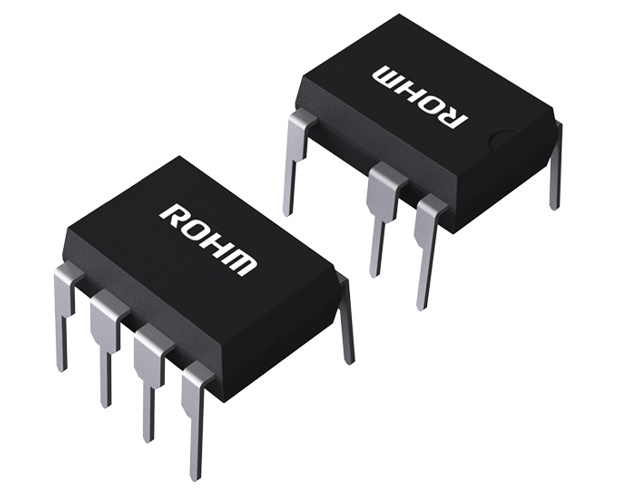

AC/DC用PWM方式DC/DCコンバータである本シリーズは、コンセントが存在する製品すべてに最適なシステムを供給します。絶縁、非絶縁の両者に対応しており、さまざまな形式の低消費電力コンバータを容易に設計可能です。650V耐圧起動回路内蔵により、低消費電力に貢献します。スイッチング用電流検出抵抗を外付けにすることで、自由度の高い電源設計を実現します。電流モード制御を用いているため、サイクルごとに電流制限がかけられ、帯域幅と過度応答にすぐれた性能を発揮します。スイッチング周波数は固定方式で65kHzです。軽負荷時には、周波数低減を行い、高効率を実現します。周波数ホッピング機能を内蔵しており、低EMIに貢献します。650V耐圧MOSFETを内蔵し、設計容易となります。BM2P016-Zの評価ボード情報はこちら。この他にも、様々な電力帯とトポロジーに対応した評価ボードを取り揃えております。

※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
　メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。

詳細

【特長】
PWM周波数=65kHz
PWMカレントモード方式
周波数ホッピング機能内蔵
軽負荷時バースト動作
周波数低減機能
650V起動回路内蔵
650VスイッチングMOSFET内蔵
VCC端子低電圧保護
VCC端子過電圧保護
SOURCE端子オープン保護
SOURCE端子ショート保護
SOURCE端子Leading-Edge-Blanking機能
サイクルごとの過電流リミッタ機能
過電流リミッタAC補正機能
ソフトスタート機能
2次側過電流保護回路

【特性】
・FET：Integrated
・Controller Type：PWM
・Vin1(Min.)[V]：8.9
・Vin1(Max.)[V]：26
・Vmax (DrainMax) [V]：650
・Start Circuit：Integrated
・SW frequency(Max.)[kHz]：65
・Vcc OVP：Auto Restart
・BR PIN：No
・On Resistor (MOSFET)[Ω]：1.4
・Channel：1
・Light Load mode：Yes
・EN：No
・Soft Start：Yes
・Thermal Shut-down：Yes
・Under Voltage Lock Out：Yes
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：105
・Package Size [mm]：9.27x6.35 (t=5.33)

・包装形態：チューブ
・包装数量：2000
