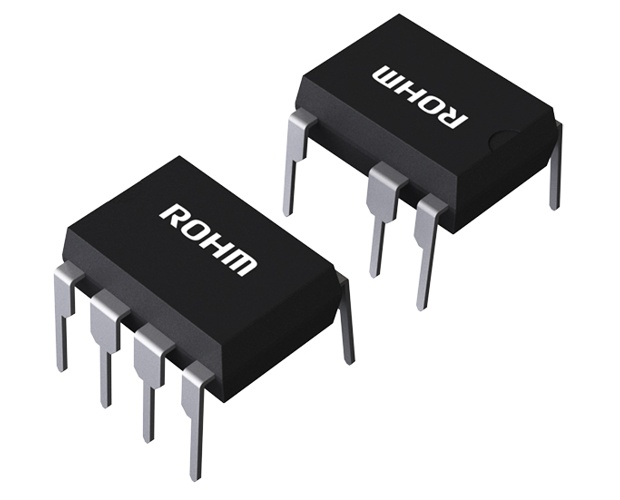

スイッチングMOSFET内蔵 PWMタイプDC/DCコンバータIC(BM2P0361-Z) ◆ROHM 取寄品◆
BM2P0361-Z
| web販売価格 : | ￥204(税込) 注文受付単位：1 |
|---|---|
| 数量割引価格 : |
▼数量割引価格▼ ￥204 / 10個〜 ￥204 / 50個〜 ￥193 / 100個〜 ￥181 / 500個〜 ￥170 / 1000個〜 ￥149 / 2000個〜 ￥137 / 4000個〜 ￥118 / 10000個〜 ￥112 / 20000個〜 |
| 在庫 : | 200 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | ローム(ROHM) |
| 商品コード : | Q7TBFS |
| 品名／型番 : | スイッチングMOSFET内蔵 PWMタイプDC/DCコンバータIC(BM2P0361-Z) ◆ROHM 取寄品◆ / BM2P0361-Z |
| 登録日 : | 2026.9.25 |
概要
※表示されている在庫数はROHM社の「1〜2営業日前の在庫数」であり、弊社の実在庫数ではございません。
AC/DC用PWM方式DC/DCコンバータであるBM2P0361は、コンセントが存在する製品すべてに最適なシステムを供給します。絶縁、非絶縁の両者に対応しており、さまざまな形式の低消費電力コンバータを容易に設計可能です。650V起動回路内蔵により、低消費電力に貢献します。スイッチング用電流検出抵抗を外付けにすることで、自由度の高い電源設計を実現します。電流モード制御を用いているため、サイクルごとに電流制限がかけられ、帯域幅と過度応答にすぐれた性能を発揮します。スイッチング周波数は固定方式で65kHzです。軽負荷時には、周波数低減を行い、高効率を実現します。周波数ホッピング機能を内蔵しており、低EMIに貢献します。650VスイッチングMOSFETを内蔵し、設計が容易となります。様々な電力帯とトポロジーに対応した評価ボードを取り揃えております。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
AC/DC用PWM方式DC/DCコンバータであるBM2P0361は、コンセントが存在する製品すべてに最適なシステムを供給します。絶縁、非絶縁の両者に対応しており、さまざまな形式の低消費電力コンバータを容易に設計可能です。650V起動回路内蔵により、低消費電力に貢献します。スイッチング用電流検出抵抗を外付けにすることで、自由度の高い電源設計を実現します。電流モード制御を用いているため、サイクルごとに電流制限がかけられ、帯域幅と過度応答にすぐれた性能を発揮します。スイッチング周波数は固定方式で65kHzです。軽負荷時には、周波数低減を行い、高効率を実現します。周波数ホッピング機能を内蔵しており、低EMIに貢献します。650VスイッチングMOSFETを内蔵し、設計が容易となります。様々な電力帯とトポロジーに対応した評価ボードを取り揃えております。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
詳細
【特長】
重要特性
・動作電源電圧範囲:
- VCC: 8.9 V 〜 26.0 V
- DRAIN: 650 V(Max)
・回路電流(ON)1:
- BM2P0161: 0.90 mA(Typ)
- BM2P0361: 0.65 mA(Typ)
・回路電流(ON)2: 0.30 mA(Typ)
・発振周波数: 65 kHz(Typ)
・動作温度範囲: -40 °C 〜 +105 °C
・MOSFET ON 抵抗:
- BM2P0161: 1.0 Ω(Typ)
- BM2P0361: 3.0 Ω(Typ)
PWM 周波数=65 kHz
PWM カレントモード方式
周波数ホッピング機能内蔵
軽負荷時バースト動作
周波数低減機能
650 V 起動回路内蔵
650 V スイッチングMOSFET 内蔵
VCC 端子 低電圧保護
VCC 端子 過電圧保護
SOURCE 端子 オープン保護
SOURCE 端子 ショート保護
SOURCE 端子 Leading-Edge-Blanking 機能
サイクルごとの過電流リミッタ機能
過電流リミッタ AC 補正機能
ソフトスタート機能
2 次側 過電流保護回路
【特性】
・FET：Integrated
・Controller Type：PWM
・Vin1(Min.)[V]：8.9
・Vin1(Max.)[V]：26
・Vmax (DrainMax) [V]：730
・Start Circuit：Integrated
・SW frequency(Max.)[kHz]：65
・Vcc OVP：Auto Restart
・BR PIN：No
・On Resistor (MOSFET)[Ω]：3
・Channel：1
・Light Load mode：Yes
・EN：No
・Soft Start：Yes
・Thermal Shut-down：Yes
・Under Voltage Lock Out：Yes
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：105
・Package Size [mm]：9.27x6.35 (t=5.33)
・包装形態：チューブ
・包装数量：2000
重要特性
・動作電源電圧範囲:
- VCC: 8.9 V 〜 26.0 V
- DRAIN: 650 V(Max)
・回路電流(ON)1:
- BM2P0161: 0.90 mA(Typ)
- BM2P0361: 0.65 mA(Typ)
・回路電流(ON)2: 0.30 mA(Typ)
・発振周波数: 65 kHz(Typ)
・動作温度範囲: -40 °C 〜 +105 °C
・MOSFET ON 抵抗:
- BM2P0161: 1.0 Ω(Typ)
- BM2P0361: 3.0 Ω(Typ)
PWM 周波数=65 kHz
PWM カレントモード方式
周波数ホッピング機能内蔵
軽負荷時バースト動作
周波数低減機能
650 V 起動回路内蔵
650 V スイッチングMOSFET 内蔵
VCC 端子 低電圧保護
VCC 端子 過電圧保護
SOURCE 端子 オープン保護
SOURCE 端子 ショート保護
SOURCE 端子 Leading-Edge-Blanking 機能
サイクルごとの過電流リミッタ機能
過電流リミッタ AC 補正機能
ソフトスタート機能
2 次側 過電流保護回路
【特性】
・FET：Integrated
・Controller Type：PWM
・Vin1(Min.)[V]：8.9
・Vin1(Max.)[V]：26
・Vmax (DrainMax) [V]：730
・Start Circuit：Integrated
・SW frequency(Max.)[kHz]：65
・Vcc OVP：Auto Restart
・BR PIN：No
・On Resistor (MOSFET)[Ω]：3
・Channel：1
・Light Load mode：Yes
・EN：No
・Soft Start：Yes
・Thermal Shut-down：Yes
・Under Voltage Lock Out：Yes
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：105
・Package Size [mm]：9.27x6.35 (t=5.33)
・包装形態：チューブ
・包装数量：2000
![大阪・日本橋店舗半生中継/[シリコンハウス]店内映像](/img/usr/top/Silitempo.jpg)
取寄せ品！通常納期：3〜5営業日(ROHMから弊社に到着後出荷)
