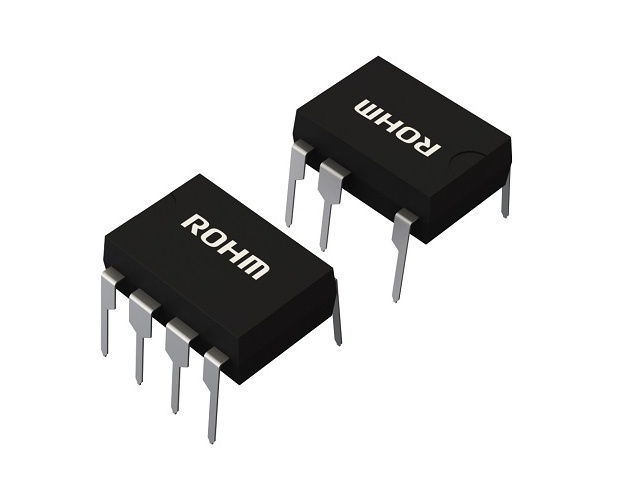

スイッチングMOSFET内蔵 PWM方式 DC/DCコンバータIC(BM2P104E-Z) ◆ROHM 取寄品◆
BM2P104E-Z

取寄せ品！通常納期：3～5営業日(ROHMから弊社に到着後出荷)

web販売価格 :	￥299(税込) 注文受付単位：50
数量割引価格 :	▼数量割引価格▼ ￥283 / 100個～￥266 / 500個～￥250 / 1000個～￥217 / 2000個～￥202 / 4000個～￥174 / 10000個～￥164 / 20000個～
在庫 :	200 （現在庫数）
送料区分 :	宅配便(ヤマト運輸)
メーカー :	ローム(ROHM)
商品コード :	Q7TBGF
品名／型番 :	スイッチングMOSFET内蔵 PWM方式 DC/DCコンバータIC(BM2P104E-Z) ◆ROHM 取寄品◆ / BM2P104E-Z
登録日 :	2026.9.25

この商品の関連ハッシュタグ

#ローム(ROHM) #ROHM #MOSFET #PWM

概要

※表示されている在庫数はROHM社の「1～2営業日前の在庫数」であり、弊社の実在庫数ではございません。

AC/DC用PWM方式DC/DCコンバータであるBM2P104E-Zは、あらゆる製品に最適なシステムを供給します。絶縁、非絶縁両方に対応しており、低消費電力コンバータを容易に設計することが可能です。650V耐圧起動回路内蔵により、低消費電力に貢献します。電流モード制御を用いているため、サイクルごとに電流制限がかけられ、帯域幅と過度応答にすぐれた性能を発揮します。スイッチング周波数は固定方式で100kHzです。軽負荷時には、周波数低減を行い、高効率を実現します。周波数ホッピング機能を内蔵しており、低EMIに貢献します。本製品は650V耐圧スーパージャンクションMOSFETを内蔵しています。様々な電力帯とトポロジーに対応した評価ボードを取り揃えております。

※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
　メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。

詳細

【特長】
スイッチング周波数=65kHz(BM2P064E-Z)、100kHz(BM2P104E-Z)、130kHz(BM2P134E-Z)
PWMカレントモード方式
周波数ホッピング機能内蔵
軽負荷時バースト動作
周波数低減機能
650V起動回路内蔵
650VスーパージャンクションMOSFET内蔵
VCC端子低電圧保護
VCC端子過電圧保護
サイクルごとの過電流リミッタ機能
過電流リミッタAC電圧補正機能
ソフトスタート機能
ブラウンIN/OUT機能
ZT端子OVP機能

【特性】
・FET：Integrated
・Controller Type：PWM
・Vin1(Min.)[V]：8.9
・Vin1(Max.)[V]：26
・Vmax (DrainMax) [V]：650
・Start Circuit：Integrated
・SW frequency(Max.)[kHz]：100
・Vcc OVP：Auto Restart
・BR PIN：Yes
・On Resistor (MOSFET)[Ω]：3
・Channel：1
・Light Load mode：Yes
・EN：No
・Soft Start：Yes
・Thermal Shut-down：Yes
・Under Voltage Lock Out：Yes
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：105
・Package Size [mm]：9.27x6.35 (t=5.33)

・包装形態：チューブ
・包装数量：2000
