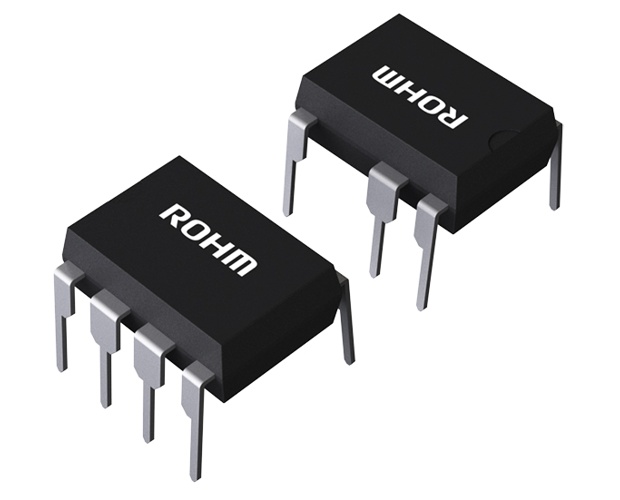

スイッチングMOSFET内蔵 非絶縁型 PWM DC/DC コンバータIC(BM2P131X-Z) ◆ROHM 取寄品◆
BM2P131X-Z
| web販売価格 : | ￥265(税込) 注文受付単位：50 |
|---|---|
| 数量割引価格 : |
▼数量割引価格▼ ￥251 / 100個〜 ￥236 / 500個〜 ￥222 / 1000個〜 ￥193 / 2000個〜 ￥179 / 4000個〜 ￥155 / 10000個〜 ￥145 / 20000個〜 |
| 在庫 : | 4200 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | ローム(ROHM) |
| 商品コード : | Q7TBGR |
| 品名／型番 : | スイッチングMOSFET内蔵 非絶縁型 PWM DC/DC コンバータIC(BM2P131X-Z) ◆ROHM 取寄品◆ / BM2P131X-Z |
| 登録日 : | 2026.9.25 |
概要
※表示されている在庫数はROHM社の「1〜2営業日前の在庫数」であり、弊社の実在庫数ではございません。
AC/DC用PWM方式DC/DCコンバータである本ICは、コンセントが存在する製品すべてに最適なシステムを供給します。非絶縁に特化した高効率なコンバータを容易に設計することができます。650V耐圧起動回路内蔵により、低消費電力に貢献します。電流検出抵抗を内蔵し、小型電源設計を実現します。電流モード制御を用いているため、サイクルごとに電流制限がかけられ、帯域幅と過度応答にすぐれた性能を発揮します。スイッチング周波数は固定方式65kHzです。また、周波数ホッピング機能を内蔵しており、低EMIに貢献します。さらに、650V耐圧スーパージャンクションMOSFETを内蔵しており、設計が容易です。様々な電力帯とトポロジーに対応した評価ボードを取り揃えております。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
AC/DC用PWM方式DC/DCコンバータである本ICは、コンセントが存在する製品すべてに最適なシステムを供給します。非絶縁に特化した高効率なコンバータを容易に設計することができます。650V耐圧起動回路内蔵により、低消費電力に貢献します。電流検出抵抗を内蔵し、小型電源設計を実現します。電流モード制御を用いているため、サイクルごとに電流制限がかけられ、帯域幅と過度応答にすぐれた性能を発揮します。スイッチング周波数は固定方式65kHzです。また、周波数ホッピング機能を内蔵しており、低EMIに貢献します。さらに、650V耐圧スーパージャンクションMOSFETを内蔵しており、設計が容易です。様々な電力帯とトポロジーに対応した評価ボードを取り揃えております。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
詳細
【特長】
PWMカレントモード方式
周波数ホッピング機能
軽負荷時バースト動作
650V耐圧起動回路内蔵
650V耐圧スーパージャンクションMOSFET内蔵
VCC UVLO (Under Voltage Lockout)
VCC OVP (Over Voltage Protection)
サイクルごとの過電流検出機能
ソフトスタート機能
【特性】
・FET：Integrated
・Controller Type：PWM
・Vin1(Min.)[V]：12
・Vin1(Max.)[V]：14.04
・Vmax (DrainMax) [V]：650
・Start Circuit：Integrated
・SW frequency(Max.)[kHz]：65
・Vcc OVP：Auto Restart
・BR PIN：No
・On Resistor (MOSFET)[Ω]：1.5
・Channel：1
・Light Load mode：Yes
・EN：No
・Soft Start：Yes
・Thermal Shut-down：Yes
・Under Voltage Lock Out：Yes
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：105
・Package Size [mm]：9.27x6.35 (t=5.33)
・包装形態：チューブ
・包装数量：2000
PWMカレントモード方式
周波数ホッピング機能
軽負荷時バースト動作
650V耐圧起動回路内蔵
650V耐圧スーパージャンクションMOSFET内蔵
VCC UVLO (Under Voltage Lockout)
VCC OVP (Over Voltage Protection)
サイクルごとの過電流検出機能
ソフトスタート機能
【特性】
・FET：Integrated
・Controller Type：PWM
・Vin1(Min.)[V]：12
・Vin1(Max.)[V]：14.04
・Vmax (DrainMax) [V]：650
・Start Circuit：Integrated
・SW frequency(Max.)[kHz]：65
・Vcc OVP：Auto Restart
・BR PIN：No
・On Resistor (MOSFET)[Ω]：1.5
・Channel：1
・Light Load mode：Yes
・EN：No
・Soft Start：Yes
・Thermal Shut-down：Yes
・Under Voltage Lock Out：Yes
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：105
・Package Size [mm]：9.27x6.35 (t=5.33)
・包装形態：チューブ
・包装数量：2000
