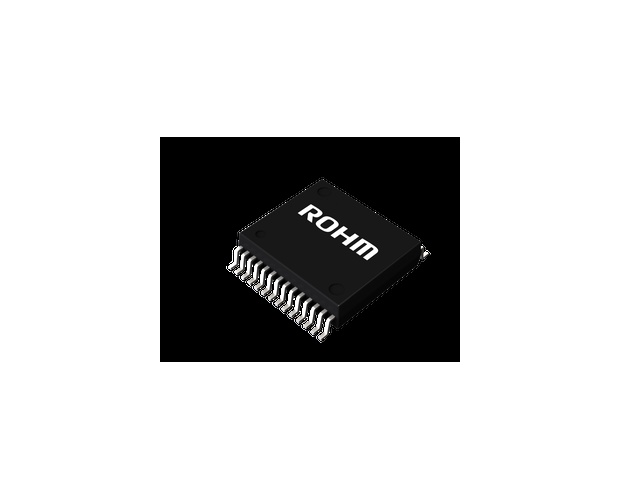

絶縁電圧2500Vrms 絶縁素子内蔵 1chゲートドライバ(BM60060FV-CE2) ◆ROHM 取寄品◆
BM60060FV-C

取寄せ品！通常納期：3～5営業日(ROHMから弊社に到着後出荷)

web販売価格 :	￥1,134(税込) 注文受付単位：1
数量割引価格 :	▼数量割引価格▼ ￥1,134 / 10個～￥1,134 / 50個～￥1,072 / 100個～￥1,011 / 500個～￥949 / 1000個～￥825 / 1500個～￥763 / 3000個～￥661 / 7500個～￥619 / 15000個～
在庫 :	150 （現在庫数）
送料区分 :	宅配便(ヤマト運輸)
メーカー :	ローム(ROHM)
商品コード :	Q7TBHT
品名／型番 :	絶縁電圧2500Vrms 絶縁素子内蔵 1chゲートドライバ(BM60060FV-CE2) ◆ROHM 取寄品◆ / BM60060FV-C
登録日 :	2026.9.25

この商品の関連ハッシュタグ

#ローム(ROHM) #ROHM

概要

※表示されている在庫数はROHM社の「1～2営業日前の在庫数」であり、弊社の実在庫数ではございません。

絶縁電圧2500Vrms、入出力遅延時間210ns、最小入力パルス幅90ns の絶縁素子内蔵ゲートドライバです。フォールト信号出力機能、低電圧時誤動作防止機能(UVLO)、短絡保護機能(SCP、検出電圧温度特性補正機能内蔵)、短絡検出時遮断時間短縮機能、ミラークランプ機能(MC)、温度モニタ機能、スイッチングコントローラ、ゲート抵抗切り替え機能、ゲート状態監視機能を内蔵しています。

※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
　メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。

詳細

【特長】
AEC-Q100 対応(Grade1)
フォールト信号出力機能内蔵
低電圧時誤動作防止機能内蔵
短絡保護機能内蔵
短絡検出電圧温度特性補正機能内蔵
短絡保護時遮断時間短縮機能内蔵
短絡保護時ソフトターンオフ機能内蔵(ターンオフ時間設定可能)
ミラークランプ機能内蔵
温度モニタ機能内蔵
スイッチングコントローラ内蔵
ゲート抵抗切り替え機能内蔵
ゲート状態監視機能内蔵

【特性】
・Isolation Voltage[Vrms]：2500
・Channel：1
・Vcc1(Min.)[V]：8
・Vcc1(Max.)[V]：24
・Vcc2(Min.)[V]：13.5
・Vcc2(Max.)[V]：24
・Iout(Max.)[A]：9
・I/O Delay Time(Max.)[ns]：210
・Min. Input Pulse Width[ns]：90
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：125
・Switching Controller：Yes
・Temperature Monitor：Yes
・Package Size [mm]：9.2x10.4 (t=2.4)
・Common Standard：AEC-Q100 (Automotive Grade)

・包装形態：テーピング
・包装数量：1500
