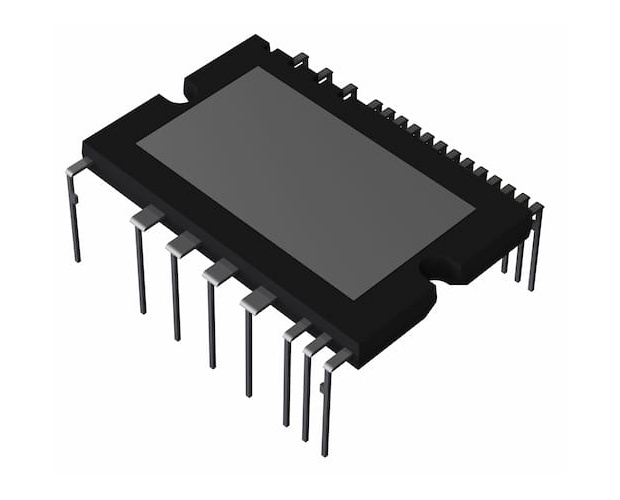

600V IGBT搭載インテリジェントパワーモジュール(IPM)(BM64377S-VA) ◆ROHM 取寄品◆
BM64377S-VA

取寄せ品！通常納期：3～5営業日(ROHMから弊社に到着後出荷)

web販売価格 :	￥7,316(税込) 注文受付単位：10
数量割引価格 :	▼数量割引価格▼ ￥6,490 / 50個～￥4,720 / 60個～￥4,366 / 120個～￥3,777 / 300個～￥3,540 / 600個～
在庫 :	60 （現在庫数）
送料区分 :	宅配便(ヤマト運輸)
メーカー :	ローム(ROHM)
商品コード :	Q7TBIL
品名／型番 :	600V IGBT搭載インテリジェントパワーモジュール(IPM)(BM64377S-VA) ◆ROHM 取寄品◆ / BM64377S-VA
登録日 :	2026.9.25

この商品の関連ハッシュタグ

#ローム(ROHM) #ROHM

概要

※表示されている在庫数はROHM社の「1～2営業日前の在庫数」であり、弊社の実在庫数ではございません。

ゲートドライバ、ブートストラップダイオード、IGBT、回生用ファストリカバリダイオードを1パッケージに搭載したインテリジェントパワーモジュール(IPM)です。

※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
　メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。

詳細

【特長】
DC入力、3相AC出力IGBTインバータ
600V/30A
下側IGBTオープンエミッタ
ブートストラップダイオード内蔵
上側IGBTゲートドライバ(HVIC)：
SOI(Silicon On Insulator)プロセス採用、
駆動回路、高圧レベルシフト回路、
ブートストラップダイオード電流制限回路、
制御電源電圧低下時誤動作防止回路(UVLO)
下側IGBTゲートドライバ(LVIC)：
駆動回路、短絡電流保護回路(SCP)、
制御電源電圧低下時誤動作防止回路(UVLO)、
熱遮断回路(TSD)、
アナログ温度出力回路(VOT)
エラー出力(LVIC)
下側IGBT用SCP、UVLO、TSD動作時エラー出力
入力インタフェース3.3V, 5V系対応
UL認証済み：UL1557 File E468261

【特性】
・Power Device：IGBT
・VCES[V]：600
・IC[A]：30
・Vce(sat) [V]：1.7
・Reccomended Switching Frequency [kHz]：～20
・Isolation Voltage [Vrms]：1500
・Storage Temperature (Min.)[°C]：-40
・Storage Temperature (Max.)[°C]：125
・Package Size [mm]：38x24 (t=3.75)

・包装形態：チューブ
・包装数量：60
