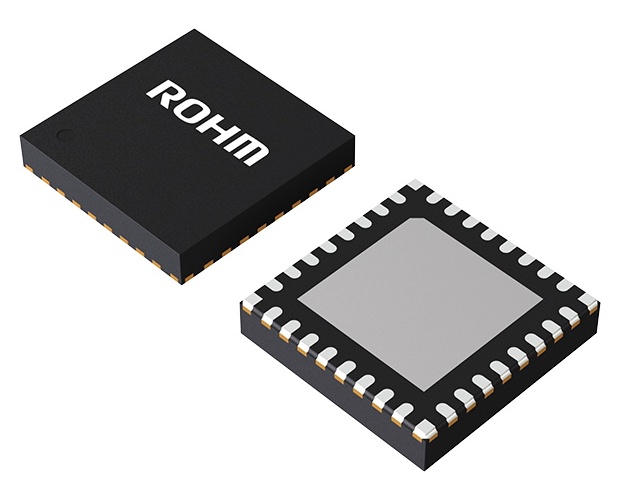

Automotive Panel Power Management IC(BM81810MUF-ME2) ◆ROHM 取寄品◆
BM81810MUF-M
| web販売価格 : | ￥732(税込) 注文受付単位：1 |
|---|---|
| 数量割引価格 : |
▼数量割引価格▼ ￥732 / 10個〜 ￥732 / 50個〜 ￥691 / 100個〜 ￥652 / 500個〜 ￥611 / 1000個〜 ￥532 / 2500個〜 ￥493 / 5000個〜 ￥426 / 12500個〜 ￥399 / 25000個〜 |
| 在庫 : | 250 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | ローム(ROHM) |
| 商品コード : | Q7TBIR |
| 品名／型番 : | Automotive Panel Power Management IC(BM81810MUF-ME2) ◆ROHM 取寄品◆ / BM81810MUF-M |
| 登録日 : | 2026.9.25 |
概要
※表示されている在庫数はROHM社の「1〜2営業日前の在庫数」であり、弊社の実在庫数ではございません。
BM81810MUF-M is a power management IC for TFT-LCD panels which are used in car navigation, in-vehicle center panel, and instrument cluster. This IC incorporates VCOM amplifier, Gate Pulse Modulation (GPM) in addition to the power supply for panel driver (SOURCE, GATE, and LOGIC power supplies). Moreover, this IC has a built-in EEPROM for sequence and output voltage setting retention.
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
BM81810MUF-M is a power management IC for TFT-LCD panels which are used in car navigation, in-vehicle center panel, and instrument cluster. This IC incorporates VCOM amplifier, Gate Pulse Modulation (GPM) in addition to the power supply for panel driver (SOURCE, GATE, and LOGIC power supplies). Moreover, this IC has a built-in EEPROM for sequence and output voltage setting retention.
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
詳細
【特長】
AEC-Q100 Qualified (Grade 2)
Alternative Synchronous Buck DC/DC converter or LDO for VDD output
Synchronous Boost DC/DC converter for AVDD outputwith integrated load switch.
VCOM amplifier with 7bit calibrator
Positive charge pump (Integrated diode, x2/x3) for VGH output
Negative charge pump for VGL output
VGH and VCOM temperature compensation
Gate Pulse Modulation(GPM)
I2C Interface Output Voltage Setting Control Function (Integrated EEPROM)
Switching frequency switching function (525kHz, 1.05MHz, 2.1MHz)
Protection circuits
Under-Voltage Lockout
Thermal Shut Down
Over-Current Protection
Over-Voltage Protection
Under Voltage Protection (Timer Latch type)
Input tolerant (SCL, SDA, EN, GSIN)
【特性】
・ch：5
・Vin1(Min.)[V]：2.6
・Vin1(Max.)[V]：5.5
・SW frequency(Max.)[MHz]：2.1
・Circuit Current(Typ.)[mA]：2
・Start up Sequence Circuit：Yes
・VCOM[ch]：1
・Serial I/F：I2C
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：105
・Package Size [mm]：5x5 (t=1)
・Common Standard：AEC-Q100 (Automotive Grade)
・包装形態：テーピング
・包装数量：2500
AEC-Q100 Qualified (Grade 2)
Alternative Synchronous Buck DC/DC converter or LDO for VDD output
Synchronous Boost DC/DC converter for AVDD outputwith integrated load switch.
VCOM amplifier with 7bit calibrator
Positive charge pump (Integrated diode, x2/x3) for VGH output
Negative charge pump for VGL output
VGH and VCOM temperature compensation
Gate Pulse Modulation(GPM)
I2C Interface Output Voltage Setting Control Function (Integrated EEPROM)
Switching frequency switching function (525kHz, 1.05MHz, 2.1MHz)
Protection circuits
Under-Voltage Lockout
Thermal Shut Down
Over-Current Protection
Over-Voltage Protection
Under Voltage Protection (Timer Latch type)
Input tolerant (SCL, SDA, EN, GSIN)
【特性】
・ch：5
・Vin1(Min.)[V]：2.6
・Vin1(Max.)[V]：5.5
・SW frequency(Max.)[MHz]：2.1
・Circuit Current(Typ.)[mA]：2
・Start up Sequence Circuit：Yes
・VCOM[ch]：1
・Serial I/F：I2C
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：105
・Package Size [mm]：5x5 (t=1)
・Common Standard：AEC-Q100 (Automotive Grade)
・包装形態：テーピング
・包装数量：2500
![大阪・日本橋店舗半生中継/[シリコンハウス]店内映像](/img/usr/top/Silitempo.jpg)
取寄せ品！通常納期：3〜5営業日(ROHMから弊社に到着後出荷)
