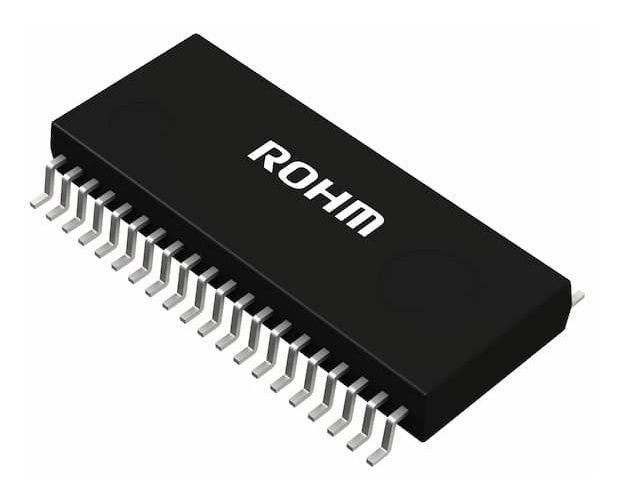

車載向け低Duty LCDセグメントドライバ(BU91600FV-ME2) ◆ROHM 取寄品◆
BU91600FV-M
| web販売価格 : | ￥493(税込) 注文受付単位：1 |
|---|---|
| 数量割引価格 : |
▼数量割引価格▼ ￥419 / 10個〜 ￥380 / 50個〜 ￥331 / 100個〜 ￥291 / 500個〜 ￥261 / 1000個〜 ￥237 / 2000個〜 ￥222 / 4000個〜 ￥222 / 10000個〜 ￥222 / 20000個〜 |
| 在庫 : | 200 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | ローム(ROHM) |
| 商品コード : | Q7TBYN |
| 品名／型番 : | 車載向け低Duty LCDセグメントドライバ(BU91600FV-ME2) ◆ROHM 取寄品◆ / BU91600FV-M |
| 登録日 : | 2026.9.25 |
概要
※表示されている在庫数はROHM社の「1〜2営業日前の在庫数」であり、弊社の実在庫数ではございません。
BU91600FV-Mは、1/4、1/3、1/2デューティ、Static車載用途汎用LCDドライバで、最大116セグメントのLCDを表示することが可能です。 本製品は、高い液晶電圧駆動や高いフレーム周波数駆動をサポートすることで、表示品位の良いVA液晶の駆動も可能です。 +105℃動作もサポートし、車載アプリケーションに要求されるAEC-Q100 Grade2にも準拠しています。 最大16出力の汎用出力と最大6出力のPWM出力を制御でき、豊富な周波数設定機能により、フリッカーなしでLEDバックライトやLEDボタンのイルミネーションを実現できます。 また最大で20 keyのキースキャン機能も内蔵していますので、PCB上の配線削減や、MCUのサイズダウンやコストダウンも可能です。 EVR機能を内蔵していますので、LCDコントラストの調整も可能、またTTLレベル入力をサポートしてますので、様々な電源電圧のMCUに直接接続することが可能です。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
BU91600FV-Mは、1/4、1/3、1/2デューティ、Static車載用途汎用LCDドライバで、最大116セグメントのLCDを表示することが可能です。 本製品は、高い液晶電圧駆動や高いフレーム周波数駆動をサポートすることで、表示品位の良いVA液晶の駆動も可能です。 +105℃動作もサポートし、車載アプリケーションに要求されるAEC-Q100 Grade2にも準拠しています。 最大16出力の汎用出力と最大6出力のPWM出力を制御でき、豊富な周波数設定機能により、フリッカーなしでLEDバックライトやLEDボタンのイルミネーションを実現できます。 また最大で20 keyのキースキャン機能も内蔵していますので、PCB上の配線削減や、MCUのサイズダウンやコストダウンも可能です。 EVR機能を内蔵していますので、LCDコントラストの調整も可能、またTTLレベル入力をサポートしてますので、様々な電源電圧のMCUに直接接続することが可能です。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
詳細
【特長】
1/4, 1/3, 1/2デューティ, Static駆動選択可能
1/4デューティ駆動：最大116セグメント,
1/3デューティ駆動：最大87セグメント
1/2デューティ駆動：最大58セグメント,
Static駆動： 最大29セグメント
1/3, 1/2バイアス選択可能
TN LCDからVA LCDまで対応できる2.7V〜6.0Vの広範囲動作可能
液晶駆動回路内蔵
フレーム周波数用発振回路内蔵
ライン/フレーム反転駆動選択可能
汎用出力 16チャンネル内蔵 (SEG切り替え）
PWM出力 6チャンネル内蔵 (SEG切り替え）
最大256諧調PWMでバックライト・ボタンLEDの調光が可能
50Hz〜685Hz 128設定のフレーム周波数切替え可能
146Hz〜2.34KHz 16設定のPWM周波数切替え可能
外部PWM入力サポート
3線シリアルインターフェース採用 + KEY出力
TTL入力レベル対応で3.3V MCUとレベルシフタ不要で接続が可能
最大20キー入力検知機能内蔵（SEG切り替え）
液晶駆動電圧調整機能（EVR）でコントラスト調整可能
電圧検知型パワーオンリセット内蔵
外付け部品不要
低消費電力設計
105℃動作保証対応、AEC-Q100 Grade2準拠
【特性】
・Grade：Automotive
・Segment Element：116
・Duty：1/4, 1/3, 1/2, Static
・Bias：1/3, 1/2
・Elements of MUX 1:1：29
・Elements of MUX 1:2：58
・Elements of MUX 1:3：87
・Elements of MUX 1:4：116
・Interface [line serial]：3wire+KEYOUT
・Interface Voltage (Min.)[V]：2.7
・Interface Voltage (Max.)[V]：6
・Power Supply for LCD (Min.) [V]：2.7
・Power Supply for LCD (Max.) [V]：6
・Max GPO [port]：16
・Max KEYSCAN [Key]：20
・TTL input Support：Yes
・LCD Driving Waveform：Line/Frame
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：105
・Package Size [mm]：13.6x7.8 (t=2.0)
・Common Standard：AEC-Q100 (Automotive Grade)
・包装形態：テーピング
・包装数量：2000
1/4, 1/3, 1/2デューティ, Static駆動選択可能
1/4デューティ駆動：最大116セグメント,
1/3デューティ駆動：最大87セグメント
1/2デューティ駆動：最大58セグメント,
Static駆動： 最大29セグメント
1/3, 1/2バイアス選択可能
TN LCDからVA LCDまで対応できる2.7V〜6.0Vの広範囲動作可能
液晶駆動回路内蔵
フレーム周波数用発振回路内蔵
ライン/フレーム反転駆動選択可能
汎用出力 16チャンネル内蔵 (SEG切り替え）
PWM出力 6チャンネル内蔵 (SEG切り替え）
最大256諧調PWMでバックライト・ボタンLEDの調光が可能
50Hz〜685Hz 128設定のフレーム周波数切替え可能
146Hz〜2.34KHz 16設定のPWM周波数切替え可能
外部PWM入力サポート
3線シリアルインターフェース採用 + KEY出力
TTL入力レベル対応で3.3V MCUとレベルシフタ不要で接続が可能
最大20キー入力検知機能内蔵（SEG切り替え）
液晶駆動電圧調整機能（EVR）でコントラスト調整可能
電圧検知型パワーオンリセット内蔵
外付け部品不要
低消費電力設計
105℃動作保証対応、AEC-Q100 Grade2準拠
【特性】
・Grade：Automotive
・Segment Element：116
・Duty：1/4, 1/3, 1/2, Static
・Bias：1/3, 1/2
・Elements of MUX 1:1：29
・Elements of MUX 1:2：58
・Elements of MUX 1:3：87
・Elements of MUX 1:4：116
・Interface [line serial]：3wire+KEYOUT
・Interface Voltage (Min.)[V]：2.7
・Interface Voltage (Max.)[V]：6
・Power Supply for LCD (Min.) [V]：2.7
・Power Supply for LCD (Max.) [V]：6
・Max GPO [port]：16
・Max KEYSCAN [Key]：20
・TTL input Support：Yes
・LCD Driving Waveform：Line/Frame
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：105
・Package Size [mm]：13.6x7.8 (t=2.0)
・Common Standard：AEC-Q100 (Automotive Grade)
・包装形態：テーピング
・包装数量：2000
