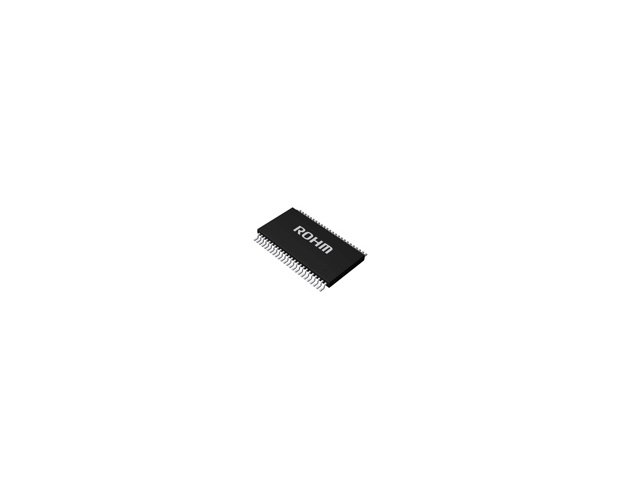

低Duty LCDセグメントドライバ(BU97950AFUV-E2) ◆ROHM 取寄品◆
BU97950AFUV
| web販売価格 : | ￥538(税込) 注文受付単位：10 |
|---|---|
| 数量割引価格 : |
▼数量割引価格▼ ￥488 / 50個〜 ￥424 / 100個〜 ￥374 / 500個〜 ￥336 / 1000個〜 ￥304 / 2000個〜 ￥285 / 4000個〜 ￥285 / 10000個〜 ￥285 / 20000個〜 |
| 在庫 : | 200 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | ローム(ROHM) |
| 商品コード : | Q7TBZ6 |
| 品名／型番 : | 低Duty LCDセグメントドライバ(BU97950AFUV-E2) ◆ROHM 取寄品◆ / BU97950AFUV |
| 登録日 : | 2026.9.25 |
概要
※表示されている在庫数はROHM社の「1〜2営業日前の在庫数」であり、弊社の実在庫数ではございません。
BU97950AFUVは、1/4、1/8デューティ汎用LCDドライバで、最大280セグメントのLCDを表示することが可能でき、民生機器やバッテリ駆動機器のLCD表示に最適です。表示用RAMを内蔵することでマイコン負荷の軽減ができ、また外付け部品も不要や低消費電力も実現しています。またEVR機能を内蔵していますので、LCDコントラストの調整も可能です。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
BU97950AFUVは、1/4、1/8デューティ汎用LCDドライバで、最大280セグメントのLCDを表示することが可能でき、民生機器やバッテリ駆動機器のLCD表示に最適です。表示用RAMを内蔵することでマイコン負荷の軽減ができ、また外付け部品も不要や低消費電力も実現しています。またEVR機能を内蔵していますので、LCDコントラストの調整も可能です。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
詳細
【特長】
1/8, 1/4デューティ, 選択可能
1/8デューティ駆動：最大280セグメント, 1/4デューティ駆動：最大156セグメント
表示用データRAM内蔵 35 x 8bit
1/4バイアス or 1/3バイアス
TN LCDからVA LCDまで対応できる2.5V〜6.0Vの広範囲動作可能
液晶駆動回路内蔵
フレーム周波数用発振回路内蔵
ライン/フレーム反転駆動選択可能
2線シリアルインターフェース採用
液晶電圧コントラスト調整回路内蔵
パワーオンリセット機能内蔵
外付け部品不要
低消費電力設計
【特性】
・Grade：Consumer
・Segment Element：280
・Duty：1/8, 1/4
・Bias：1/4, 1/3
・Elements of MUX 1:4：156
・Elements of MUX 1:8：280
・Interface [line serial]：2wire
・Interface Voltage (Min.)[V]：2.5
・Interface Voltage (Max.)[V]：6
・Power Supply for LCD (Min.) [V]：2.5
・Power Supply for LCD (Max.) [V]：6
・LCD Driving Waveform：Line/Frame
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：85
・Package Size [mm]：12.5x8.1 (t=1.0)
・包装形態：テーピング
・包装数量：2000
1/8, 1/4デューティ, 選択可能
1/8デューティ駆動：最大280セグメント, 1/4デューティ駆動：最大156セグメント
表示用データRAM内蔵 35 x 8bit
1/4バイアス or 1/3バイアス
TN LCDからVA LCDまで対応できる2.5V〜6.0Vの広範囲動作可能
液晶駆動回路内蔵
フレーム周波数用発振回路内蔵
ライン/フレーム反転駆動選択可能
2線シリアルインターフェース採用
液晶電圧コントラスト調整回路内蔵
パワーオンリセット機能内蔵
外付け部品不要
低消費電力設計
【特性】
・Grade：Consumer
・Segment Element：280
・Duty：1/8, 1/4
・Bias：1/4, 1/3
・Elements of MUX 1:4：156
・Elements of MUX 1:8：280
・Interface [line serial]：2wire
・Interface Voltage (Min.)[V]：2.5
・Interface Voltage (Max.)[V]：6
・Power Supply for LCD (Min.) [V]：2.5
・Power Supply for LCD (Max.) [V]：6
・LCD Driving Waveform：Line/Frame
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：85
・Package Size [mm]：12.5x8.1 (t=1.0)
・包装形態：テーピング
・包装数量：2000
![大阪・日本橋店舗半生中継/[シリコンハウス]店内映像](/img/usr/top/Silitempo.jpg)
取寄せ品！通常納期：3〜5営業日(ROHMから弊社に到着後出荷)
