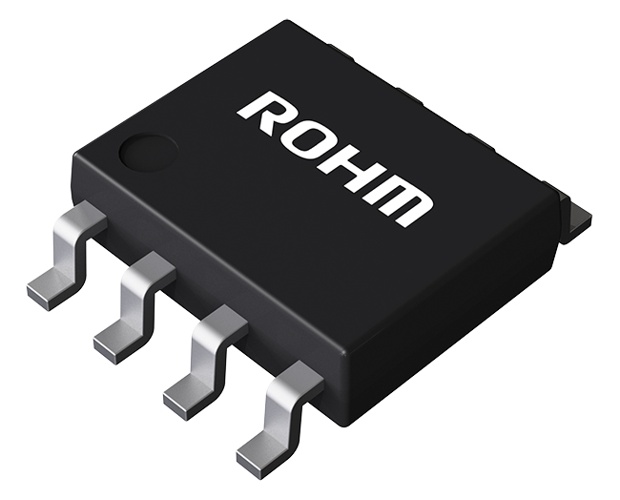

Automotive IPD 1ch Low Side Switch(BV1LB280FJ-CE2) ◆ROHM 取寄品◆
BV1LB280FJ-C
| web販売価格 : | ￥156(税込) 注文受付単位：10 |
|---|---|
| 数量割引価格 : |
▼数量割引価格▼ ￥141 / 50個〜 ￥123 / 100個〜 ￥108 / 500個〜 ￥98 / 1000個〜 ￥88 / 2500個〜 ￥83 / 5000個〜 ￥83 / 12500個〜 ￥83 / 25000個〜 |
| 在庫 : | 100 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | ローム(ROHM) |
| 商品コード : | Q7TC1E |
| 品名／型番 : | Automotive IPD 1ch Low Side Switch(BV1LB280FJ-CE2) ◆ROHM 取寄品◆ / BV1LB280FJ-C |
| 登録日 : | 2026.9.25 |
概要
※表示されている在庫数はROHM社の「1〜2営業日前の在庫数」であり、弊社の実在庫数ではございません。
BV1LB280FJ-C is 1ch low side switch IC for 12V automotive applications. It has built-in OCP, Dual TSD and Active Clamp function.
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
BV1LB280FJ-C is 1ch low side switch IC for 12V automotive applications. It has built-in OCP, Dual TSD and Active Clamp function.
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
詳細
【特長】
Built-in Dual TSD (This IC has thermal shutdown (Junction temperature detect) and ΔTj Protection (Power-MOS steep temperature rising detect).)
AEC-Q100 Qualified (Grade 1)
Functional safety supportive automotive products
Built-in Over Current Protection Function (OCP)
Built-in Active Clamp Function
Direct Control Enabled from CMOS Logic IC, etc.
On Resistance RDS(ON) = 280mΩ (Typ)(VIN = 5V, IOUT = 0.5A, Tj = 25℃)
Monolithic Power Management IC with the Control Block (CMOS) and Power MOS FET Mounted on a Single Chip
【特性】
・Type：Low side switches
・Generation：GEN2
・Qualification Grade：AEC-Q100 (Automotive Grade)
・Feature：Standard / Error Flag
・Overcurrent Protection：Limitation
・Thermal Shut Down：Self-restart
・Channel Number [ch]：1
・ON Resistance(Typ.)[mΩ]：280
・ON Resistance(Max.)[mΩ]：640
・DC Output Current @Ta=85℃ [A]：1.1
・Supply Voltage(Min.)[V]：3
・Supply Voltage(Max.)[V]：5.5
・Drain-Source Voltage (Max.)[V]：40
・Single Pulse Energy 25°C [mJ]：150
・Over Current Limit (Min.)[A]：1.7
・Under voltage Detection Level(Max.)[V]：3
・Current consumption(Typ.)[µA]：100
・Junction Temperature Tj (Min.)[°C]：-40
・Junction Temperature Tj (Max.)[°C]：150
・Package Size [mm]：4.9x6.0 (t=1.65)
・包装形態：テーピング
・包装数量：2500
Built-in Dual TSD (This IC has thermal shutdown (Junction temperature detect) and ΔTj Protection (Power-MOS steep temperature rising detect).)
AEC-Q100 Qualified (Grade 1)
Functional safety supportive automotive products
Built-in Over Current Protection Function (OCP)
Built-in Active Clamp Function
Direct Control Enabled from CMOS Logic IC, etc.
On Resistance RDS(ON) = 280mΩ (Typ)
Monolithic Power Management IC with the Control Block (CMOS) and Power MOS FET Mounted on a Single Chip
【特性】
・Type：Low side switches
・Generation：GEN2
・Qualification Grade：AEC-Q100 (Automotive Grade)
・Feature：Standard / Error Flag
・Overcurrent Protection：Limitation
・Thermal Shut Down：Self-restart
・Channel Number [ch]：1
・ON Resistance(Typ.)[mΩ]：280
・ON Resistance(Max.)[mΩ]：640
・DC Output Current @Ta=85℃ [A]：1.1
・Supply Voltage(Min.)[V]：3
・Supply Voltage(Max.)[V]：5.5
・Drain-Source Voltage (Max.)[V]：40
・Single Pulse Energy 25°C [mJ]：150
・Over Current Limit (Min.)[A]：1.7
・Under voltage Detection Level(Max.)[V]：3
・Current consumption(Typ.)[µA]：100
・Junction Temperature Tj (Min.)[°C]：-40
・Junction Temperature Tj (Max.)[°C]：150
・Package Size [mm]：4.9x6.0 (t=1.65)
・包装形態：テーピング
・包装数量：2500
![大阪・日本橋店舗半生中継/[シリコンハウス]店内映像](/img/usr/top/Silitempo.jpg)
取寄せ品！通常納期：3〜5営業日(ROHMから弊社に到着後出荷)
