M5Stack PoE-P4用ディスプレイ出力追加ボード (LT8912B)
M5STACK-U221
| web販売価格 : | ￥2,189(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 3 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | M5STACK(エムファイブスタック) |
| 商品コード : | Q94314 |
| 品名／型番 : | M5Stack PoE-P4用ディスプレイ出力追加ボード (LT8912B) / M5STACK-U221 |
| 登録日 : | 2026.9.4 |
概要

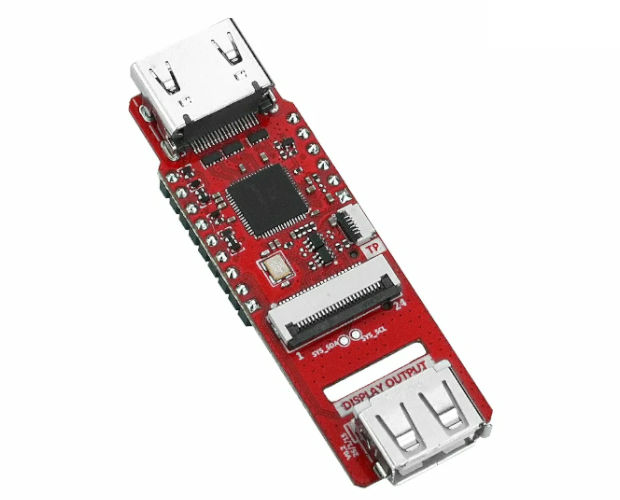

M5Stack ESP32-P4搭載 PoE-P4ユニット（以下、PoE-P4ユニット）用に設計されたディスプレイ出力拡張モジュールです。LT8912Bチップをベースに、PoE-P4ユニットからのMIPI DSIディスプレイ信号をHDMI出力に変換します。I2C TP（タッチパネル）インターフェースやmicroSDカードスロットが搭載され、PoEディスプレイ端末、組み込み制御パネルやダッシュボードなどのHMI（ヒューマン・マシン・インターフェース）として活用できます。
詳細
特徴
内容物
寸法図
資料

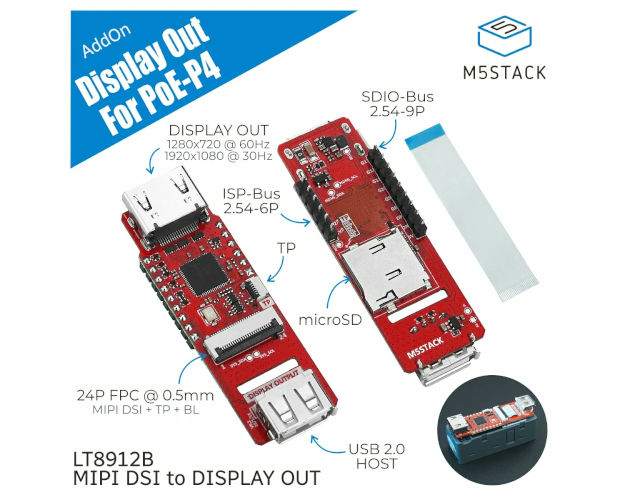

- PoE-P4ユニット用に設計されたディスプレイ出力拡張モジュール
- LT8912Bチップをベースに、MIPI DSIディスプレイ信号をHDMI出力に変換
- 標準的なHDMI Type-A端子を搭載
- I2C TP（タッチパネル）インターフェースによるタッチインタラクションをサポート

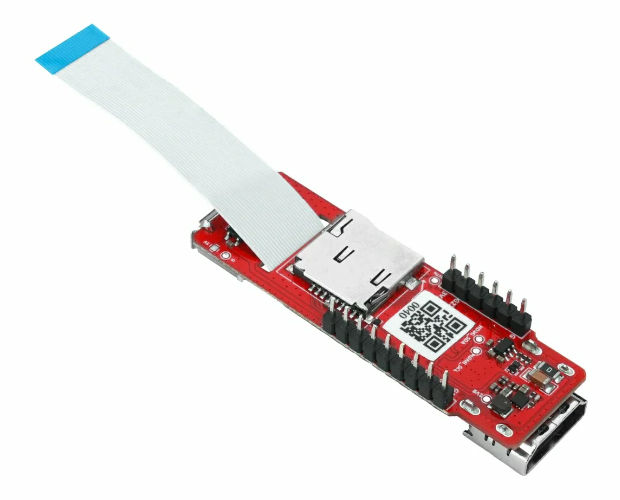

- microSDカードスロットにより、ローカルストレージを拡張可能
- USB Type-A端子を備え、マウスやキーボードなどの周辺機器に対応
- 1280 x 720 @60 Hzおよび1920 x 1080 @30 Hzの2種類の出力解像度をサポート
| 変換チップ | LT8912B |
| メイン入力インターフェース | 24P FPC（0.5 mmピッチ） |
| 入力信号 | MIPI DSI 2レーン / SYS_SDA / SYS_SCL / TP_INT / TP_RST / USB1_DP / USB1_DN / SDIO / RESET_N |
| ディスプレイ出力 | 1 x HDMI Type-A |
| I2CTP（タッチパネル）インターフェース | 1 x 0.55-6P |
| USB | 1 x USB Type-A |
| USB Load Capacity | 5 V @0.5 A |
| ストレージ | 1 x microSDカードスロット |
| 電源入力 | DC 5 V（PoE-P4ユニット拡張インターフェースより入力） |
| ディスプレイ出力解像度 | 1280 x 720 @ 60 Hz / 1920 x 1080 @ 30 Hz |
| 待機時消費電力 | DC 5 V @74.55 mA（ユニット全体） |
| 動作時消費電力 | DC 5 V @186.83 mA （ユニット全体） |
| 製品サイズ | 20.3 x 62.9 x 15.5 mm |
| 製品重量 | 7.9 g |
- 1 x 本体

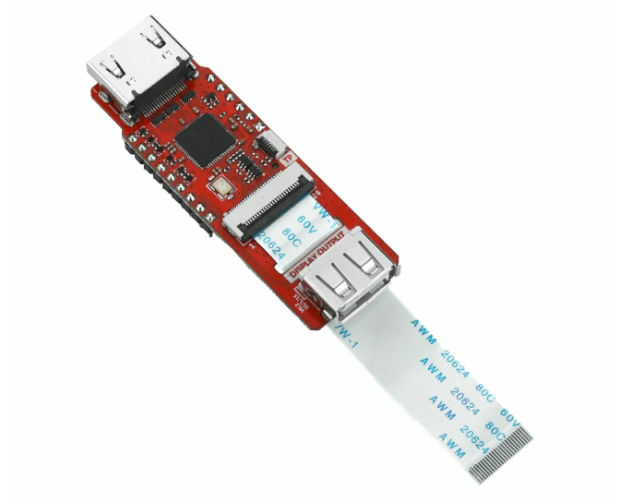

- 1 x 24ピンFPCケーブル（0.5 mmピッチ）
