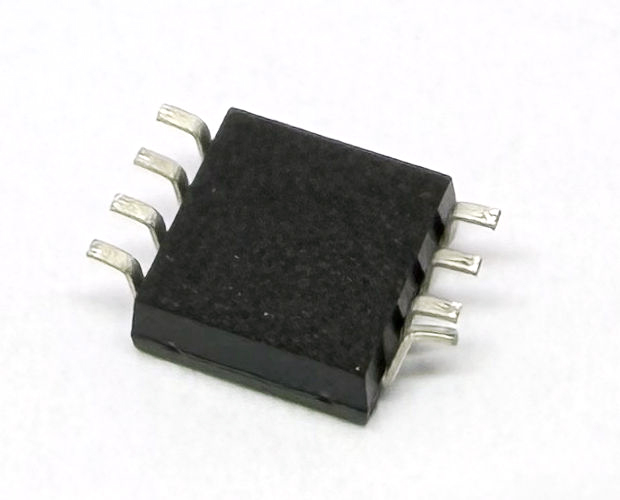

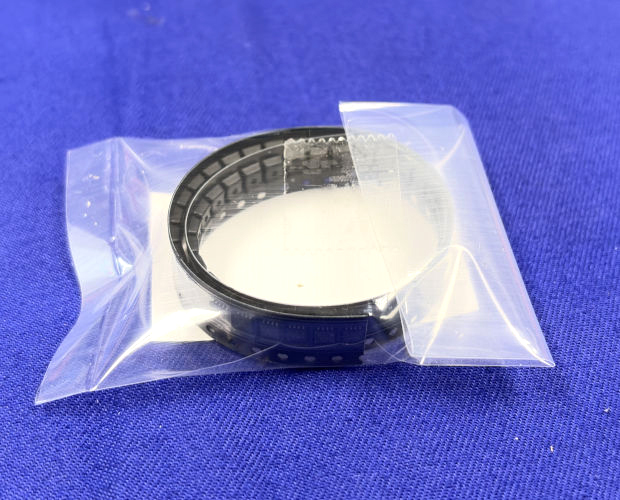

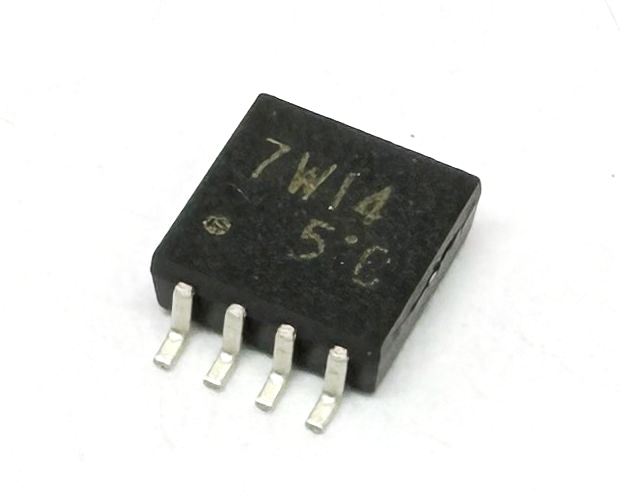

3回路入り シュミットトリガーインバータ (50個入) ■限定特価品■
TC7W14FU-50P
| web販売価格 : | 9/15〜\1,000→ ￥550(税込) (通常価格 ￥1,000)(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 店舗在庫限り(在庫数の確認は「問合せフォーム」からお願いします) |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | 東芝 セミコンダクター＆ストレージ社 |
| 商品コード : | Q9F41I |
| 品名／型番 : | 3回路入り シュミットトリガーインバータ (50個入) ■限定特価品■ / TC7W14FU-50P |
| 登録日 : | 2026.9.15 |
概要
【在庫限りで販売終了】
セール開始時在庫数量：44セット(店頭在庫に付き在庫数は流動します)

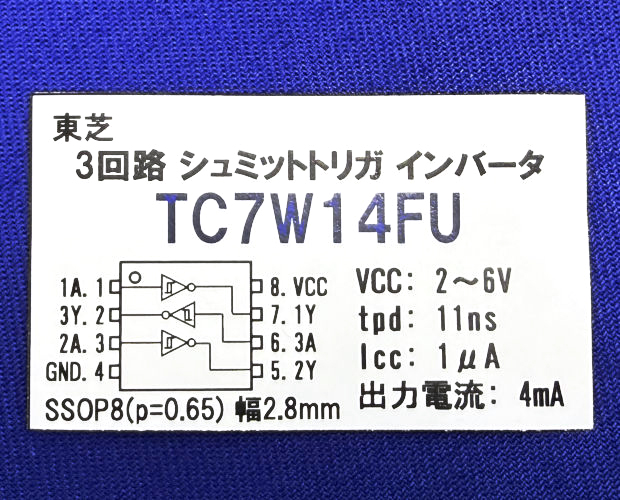

TC7W14は高速シュミットトリガインバータです。
CMOSの特長である低い消費電力で、LSTTLに匹敵する高速動作を実現できます。
ピン接続、機能はTC7WU04と同じですが、すべての入力は約25％VCCのヒステリシスを持っているため、ラインレシーバなどのゆるやかなスロープを持つ信号波形の成形に応用できます。
また、すべての入力には静電破壊から素子を保護するために、ダイオードが付加されています。
●高速動作：tpd＝11ns(標準)＠VCC＝5V
●低消費電流：ICC＝1μA(最大)＠Ta＝25℃
●高雑音余裕度：VH＝1.1V ＠VCC＝5V
●高ファンアウト：LSTTL10個を直接駆動可能
●対称出力インピーダンス：|IOH|＝IOL＝4mA (最小)
●バランスのとれた遅延時間：tpLH〜−tpHL
●広い動作電圧範囲：VCC(opr)＝2〜6V
【ご注意ください！】
こちらの商品は店舗取扱い品の為、在庫数がリアルタイムで変動しています。
在庫状況によりご購入希望の数量をご用意出来ない場合があります。
ご購入前に在庫数の確認ご希望の方は下記「問合せフォーム」から連絡お願いします。
▼問合せフォーム
https://eleshop.jp/shop/contact/contact.aspx?goods=Q9F41I
セール開始時在庫数量：44セット(店頭在庫に付き在庫数は流動します)
TC7W14は高速シュミットトリガインバータです。
CMOSの特長である低い消費電力で、LSTTLに匹敵する高速動作を実現できます。
ピン接続、機能はTC7WU04と同じですが、すべての入力は約25％VCCのヒステリシスを持っているため、ラインレシーバなどのゆるやかなスロープを持つ信号波形の成形に応用できます。
また、すべての入力には静電破壊から素子を保護するために、ダイオードが付加されています。
●高速動作：tpd＝11ns(標準)＠VCC＝5V
●低消費電流：ICC＝1μA(最大)＠Ta＝25℃
●高雑音余裕度：VH＝1.1V ＠VCC＝5V
●高ファンアウト：LSTTL10個を直接駆動可能
●対称出力インピーダンス：|IOH|＝IOL＝4mA (最小)
●バランスのとれた遅延時間：tpLH〜−tpHL
●広い動作電圧範囲：VCC(opr)＝2〜6V
【ご注意ください！】
こちらの商品は店舗取扱い品の為、在庫数がリアルタイムで変動しています。
在庫状況によりご購入希望の数量をご用意出来ない場合があります。
ご購入前に在庫数の確認ご希望の方は下記「問合せフォーム」から連絡お願いします。
▼問合せフォーム
https://eleshop.jp/shop/contact/contact.aspx?goods=Q9F41I
詳細
【限定特価品】
通常商品と異なり、返品・交換を受け付けておりません。
●電源電圧 VCC：2〜6V
●許容損失 PD：200mW
●静的消費電流：1.0μA max(Ta＝25℃)
●伝播遅延時間：11ns
●動作温度範囲：−40〜85℃

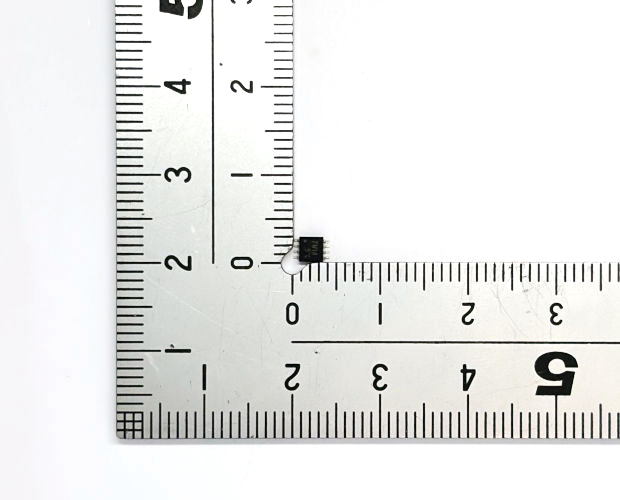

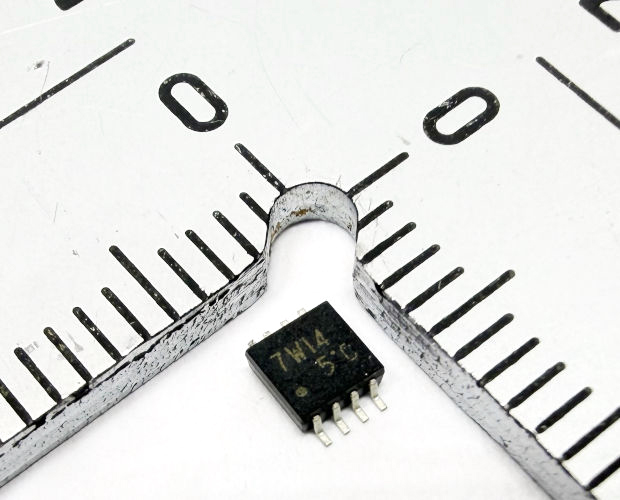

●パッケージ：SSOP8-P-0.50A
●詳細な仕様は不明ですので、詳細欄に明記されている以外の商品情報はございません
●限定特価品/ジャンク品の定義/販売規定についてはこちらをご確認ください。
通常商品と異なり、返品・交換を受け付けておりません。
●電源電圧 VCC：2〜6V
●許容損失 PD：200mW
●静的消費電流：1.0μA max(Ta＝25℃)
●伝播遅延時間：11ns
●動作温度範囲：−40〜85℃
●パッケージ：SSOP8-P-0.50A
●詳細な仕様は不明ですので、詳細欄に明記されている以外の商品情報はございません
●限定特価品/ジャンク品の定義/販売規定についてはこちらをご確認ください。
