マイクロステップ駆動対応ステッピングモータードライバ (2個入) ■限定特価品■

マイクロステップ駆動対応ステッピングモータードライバ (2個入) ■限定特価品■
TB62209FG-2P

web販売価格 :	10/6～\1,000→ ￥220(税込) (通常価格￥1,000)(税込) 注文受付単位：1
在庫 :	店舗在庫限り(在庫数の確認は「問合せフォーム」からお願いします)
送料区分 :	宅配便(ヤマト運輸)
メーカー :	東芝セミコンダクター＆ストレージ社
商品コード :	QA6414
品名／型番 :	マイクロステップ駆動対応ステッピングモータードライバ (2個入) ■限定特価品■ / TB62209FG-2P
登録日 :	2026.10.6

概要

【在庫限りで販売終了】
セール開始時在庫数量：35セット(店頭在庫に付き在庫数は流動します)

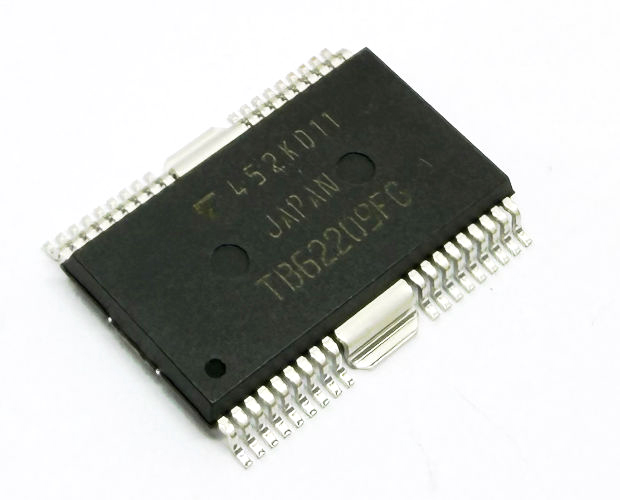

TB62209FGは、チョッパー方式のマイクロステップ擬似正弦波によって駆動されるステッピングモータードライバーです。
TB62209FGは、マイクロステップ疑似正弦波を用いて2相ステッピングモーターを駆動しやすくするシステムとして、マイクロステップ用CLK入力用デコーダを内蔵しています。
マイクロステップ疑似正弦波は、トルクリップルが小さく、振動の少ないステッピングモーターの駆動に最適です。
したがって、TB62209FGは、トルクリップルが小さく、高効率でステッピングモーターを容易に駆動することができます。
また、TB62209FGはDMOS(パワーMOSFET)による出力段を構成しており、これにより、バイポーラトランジスタ出力を用いた一般的なICよりもはるかに低い出力電力損失に抑えることが可能です。
本ICは、チョッピング時の減衰比を切り替える「ミックスド・ディケイモード」に対応しています。減衰比の切り替えタイミングは、負荷に応じて4段階に設定可能です。
●バイポーラステッピングモーターを単一のドライバICで制御可能
●モノリシックBiCD IC
●低オン抵抗：Ron＝0.5Ω(Tj＝25℃、1.0A時：代表値)
●マイクロステップ用デコーダおよび4ビットDAコンバータを内蔵
●保護機能として、ISD、TSD、VDDおよびVMの電源監視(リセット)回路を内蔵
●チャージポンプ回路を内蔵(外部コンデンサ2個必要)

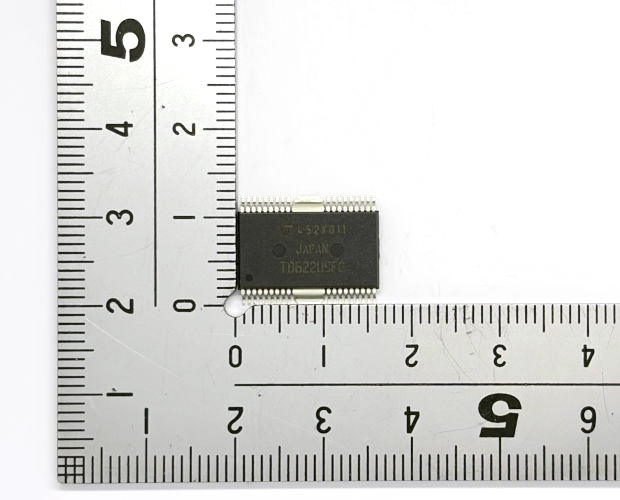

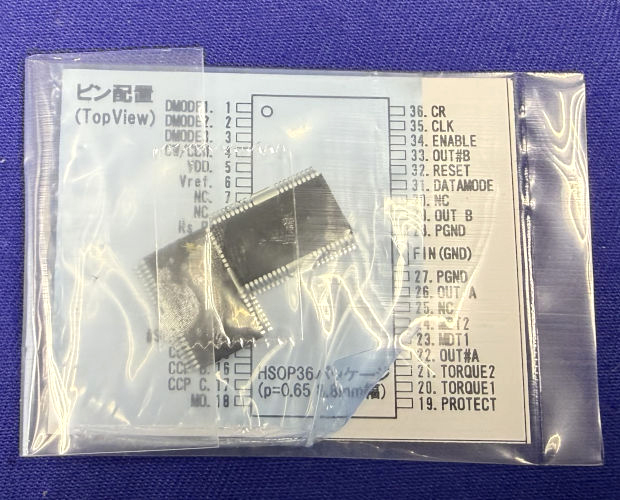

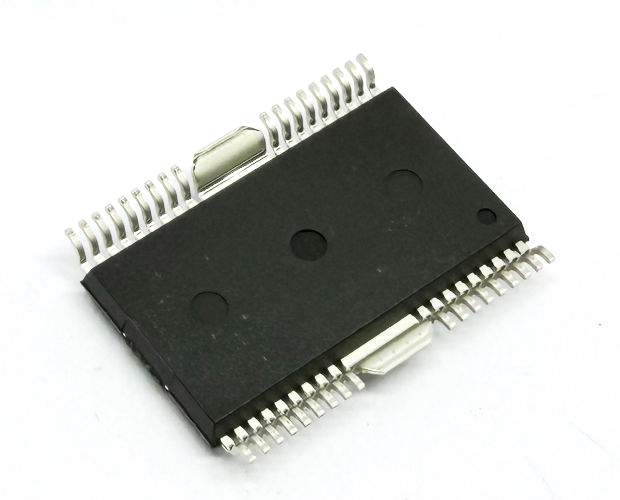

●36ピン・パワーフラットパッケージ(HSOP36-P-450-0.65)
●出力電圧：最大40V
●出力電流：最大1.8A/相
●2相、1-2(タイプ2)相、W1-2相、2W1-2相、4W1-2相、またはモーターロックモードを選択可能。
●内蔵の混合減衰モードにより、4段階の減衰比を指定可能。
●チョッピング周波数は、外部の抵抗およびコンデンサによって設定可能です。100kHz以上での高速チョッピングが可能です。

【ご注意ください！】
こちらの商品は店舗取扱い品の為、在庫数がリアルタイムで変動しています。
在庫状況によりご購入希望の数量をご用意出来ない場合があります。

ご購入前に在庫数の確認ご希望の方は下記「問合せフォーム」から連絡お願いします。
▼問合せフォーム
https://eleshop.jp/shop/contact/contact.aspx?goods=QA6414

詳細

【限定特価品】
通常商品と異なり、返品・交換を受け付けておりません。
●ロジック電源 VDD：5V Typ.
●モータ電源 VM：24VTyp.(13～34V)、40V max
●出力電流(1相あたり)：1.2ATyp.(1.8A max)

●詳細な仕様は不明ですので、詳細欄に明記されている以外の商品情報はございません
●限定特価品/ジャンク品の定義/販売規定についてはこちらをご確認ください。
