M5StampC5 (ESP32-C5)
M5STACK-S016
| web販売価格 : | ￥1,518(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 5 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | M5STACK(エムファイブスタック) |
| 商品コード : | QAN31E |
| 品名／型番 : | M5StampC5 (ESP32-C5) / M5STACK-S016 |
| 登録日 : | 2026.10.23 |
概要

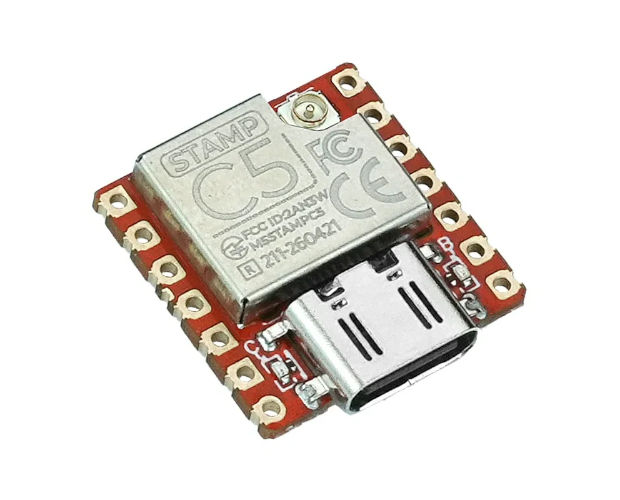

Espressif製ESP32-C5HF4をベースにした切手サイズの無線通信モジュールです。2.4 GHzおよび5 GHzのデュアルバンドWiFi6と BLE5、IEEE 802.15.4（Zigbee、Thread）のマルチプロトコル接続をサポートし、さまざまなネットワーク環境におけるデバイスの接続要件に柔軟に対応します。
※ 本製品にFPCコネクタが実装され、2.54-7Pピンヘッダ2本が付属する別バージョンも発売されました。
※ 本製品にFPCコネクタが実装され、2.54-7Pピンヘッダ2本が付属する別バージョンも発売されました。
詳細
特徴
内容物
FPCケーブル接続の際は、ピン配置が正しく一致しているか必ず確認してください。不一致の場合、ハードウェアの焼損や破損を引き起こす恐れがあります。
資料
商品コード: M5STACK-S016

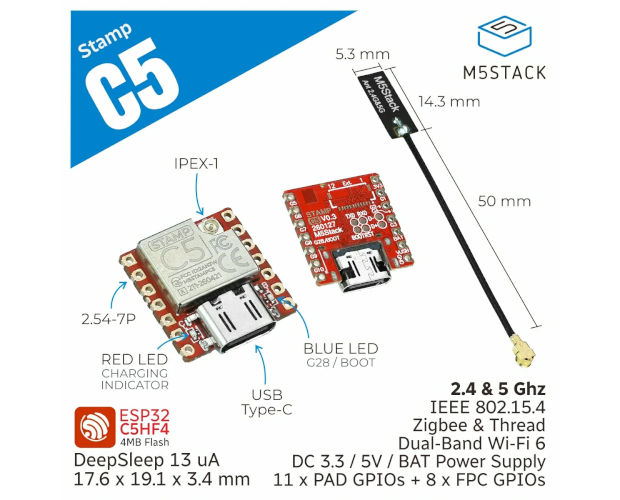

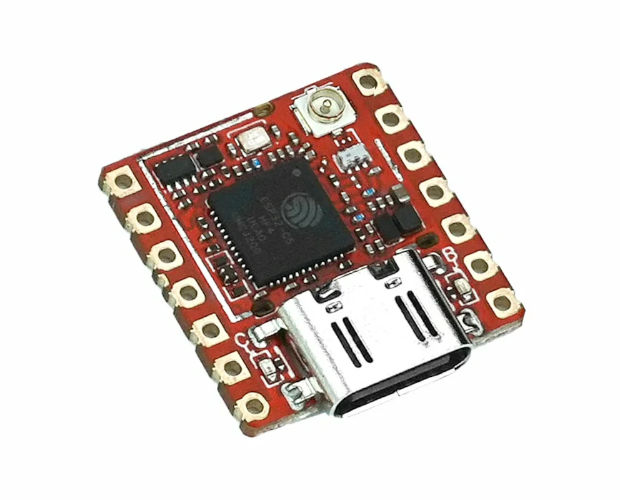

- メインコントローラーESP32-C5HF4
- 最大240 MHzクロック周波数のRISC-V 32 bitシングルコアプロセッサを採用
- 4 MBフラッシュ内蔵
- 無線通信の柔軟性
- 2.4 GHzおよび5 GHzのデュアルバンドWiFi6と BLE5、IEEE 802.15.4（Zigbee、Thread）のマルチプロトコル接続に対応
- 多様なインターフェースとハードウェアの設計

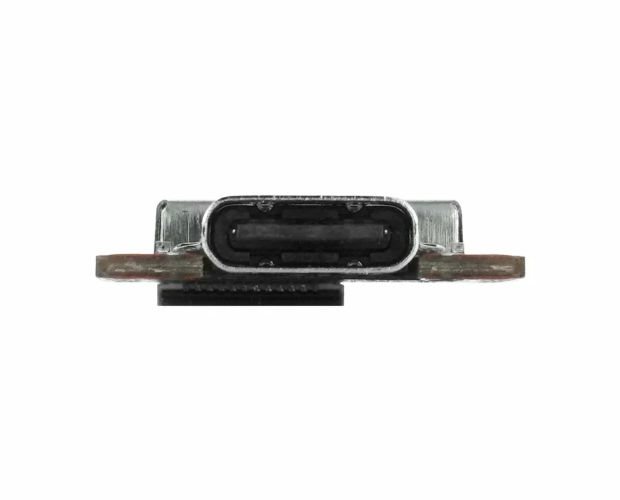

- USB Type-C
- DC 3.7 V バッテリー電源入力
- 2.54 mm ピッチパッド
- IPEX-1 アンテナコネクタ

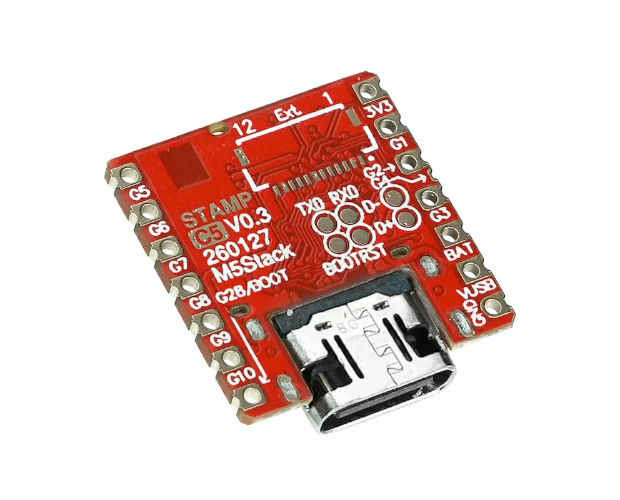

- 背面 FPC 0.5 mm-12P インタフェース
- SGM40567-4.2XG/TR 充電用IC
- 2.4 / 5 GHzの共用アンテナ設計
- 二つのオンボードLEDを標準搭載
- 赤：充電インジケータ（充電中は点滅、フル充電で消灯）
- 青：G28 / BOOT インジケータ
| SoC | ESP32-C5HF4 @ RISC-V 32-bit シングルコアプロセッサー、最大240 MHz |
| SRAM | 384 KB |
| フラッシュ | 4 MB |
| Wi-Fi | 2.4 & 5 GHz デュアルバンドWi-Fi6 |
| BLE | BLE5 |
| IEEE 802.15.4 | Zigbee、Threadに対応 |
| USBインタフェース | USB Type-C |
| バッテリー電源入力 | DC 3.7 V |
| アンテナ | IPEX-1 |
| デュアルバンドデュプレクサ | LFD182G45DCHD481（2.4 & 5 GHz 共用アンテナ） |
| リニア充電管理IC | SGM40567-4.2XG/TR |
| ステータスインジーケータ | 2 x LED (RED: 充電、BLUE: G28 / BOOT) |
| GPIO | 19 x GPIO（パッド11 x GPIO ＋ FPC 8 x GPIO） |
| パッド GPIO | G1、G2、G3、G4、G5、G6、G7、G8、G9、G10、G28 |
| FPC GPIO | G23、G0、G24、G25、G26、G27、G11、G12 |
| パッドピッチ | 2.54 mm |
| 背面拡張インタフェース | FPC 0.5 mm-12P |
| 充電電流 | 約200 mA |
| 消費電力 | ディープスリープ時（バッテリー駆動時）：3.7 V @13 uA |
| 製品サイズ | 17.6 x 19.1 x 3.4 mm |
| 製品重量 | 1.8 g |
内容物

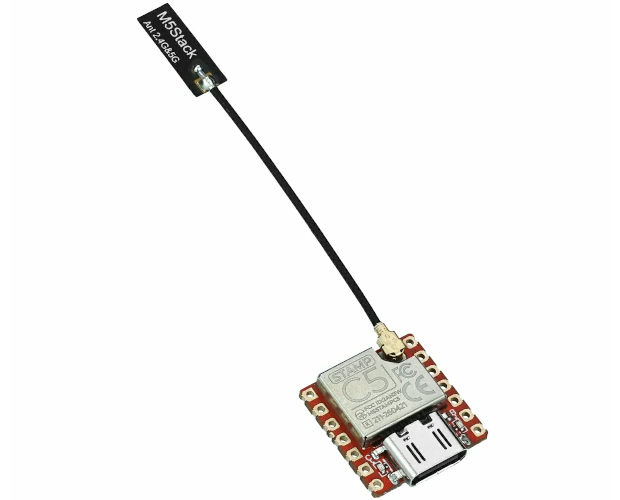

- 1 x M5StampC5（ESP32-C5） 本体
- 1 x アンテナ
FPCケーブル接続の際は、ピン配置が正しく一致しているか必ず確認してください。不一致の場合、ハードウェアの焼損や破損を引き起こす恐れがあります。
資料
商品コード: M5STACK-S016
