M5Stack Cardputer Meshtasticキット (ESP32-S3、SX1262) ▲航空便不可▲
M5STACK-K152
| web販売価格 : | ￥10,483(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 2 （現在庫数） |
| 送料区分 : | 送料サービス |
| メーカー : | M5STACK(エムファイブスタック) |
| 商品コード : | QAN31G |
| 品名／型番 : | M5Stack Cardputer Meshtasticキット (ESP32-S3、SX1262) ▲航空便不可▲ / M5STACK-K152 |
| 登録日 : | 2026.10.23 |
概要

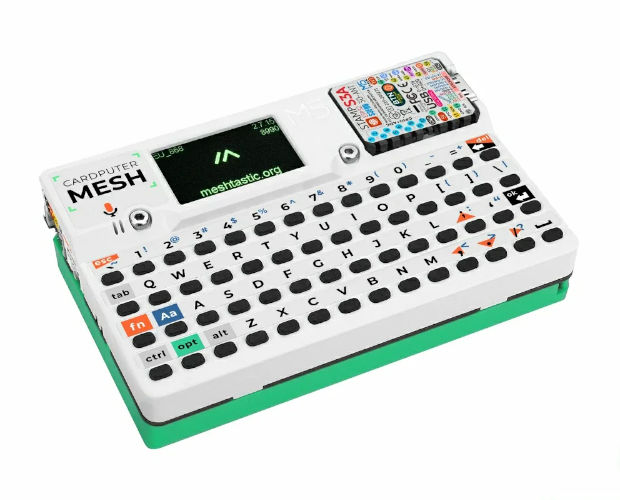

LoRaメッシュネットワークとGPS測位機能が統合されたポータブル通信端末キットで、コアコントローラM5Stack Cardputer Advと通信拡張モジュールCardputer Adv用Cap LoRa 1262を中核に構成されています。

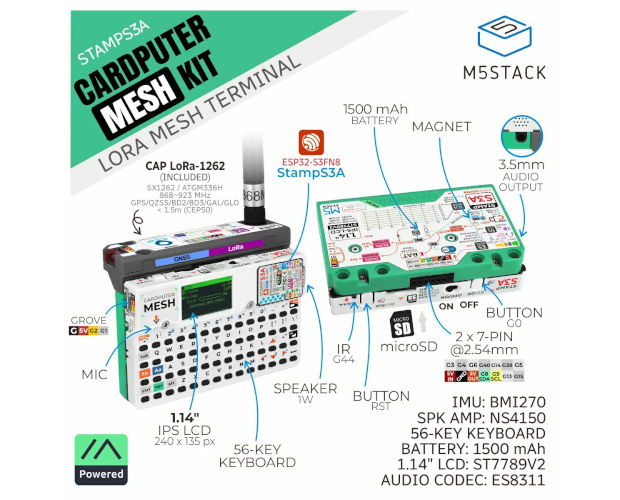

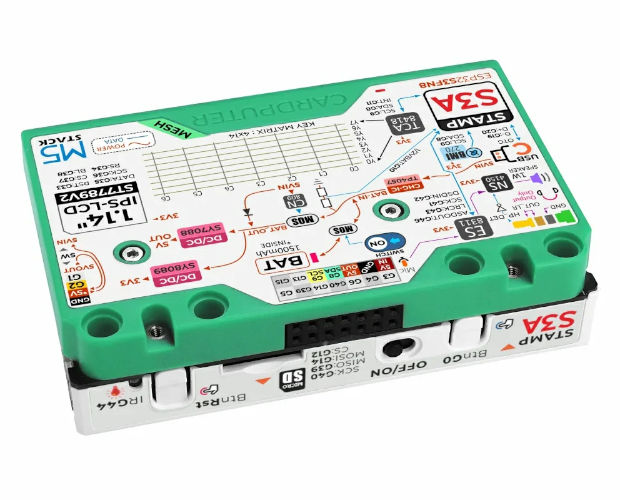

Cardputer Advは、StampS3A（ESP32-S3FN8ベース）が搭載された、カードサイズのポータブルプログラマブルコントローラです。1.14インチのLCD画面と56キーのコンパクトキーボードを備え、現場での情報表示やコマンド入力が容易に行えます。内蔵の1750 mAhリチウム電池により、長時間の動作が可能、また、音声対話やオーディオ出力用に、ES8311オーディオコーデック、MEMSマイク、1Wスピーカー、3.5 mmオーディオジャックが用意されています。

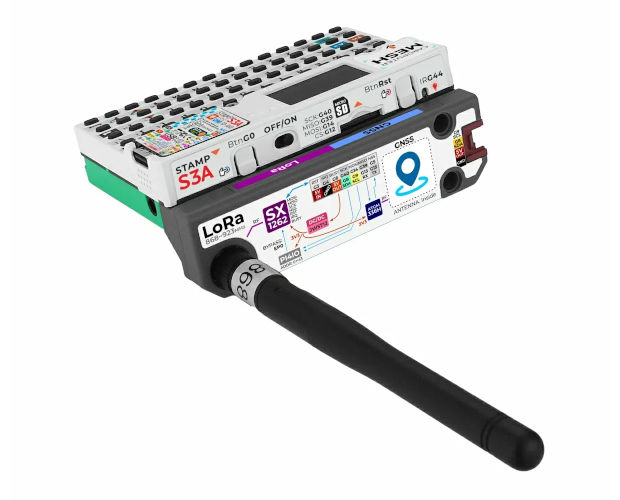

Cap LoRa 1262はCardputer Adv用に設計された、LoRaと GNSSが搭載された高性能通信拡張モジュールです。EXT 2.54-14Pインターフェースを介してCardputer-Advに接続され、電源および制御信号をホストから直接供給されます。本モジュールはSX1262 LoRaソリューションを基盤とし、868〜923 MHz帯に対応、受信感度は-147 dBm、送信出力は22 dBmです。RP-SMA外部アンテナとRFシールドにより、強力な耐干渉性を備えた信頼性の高い長距離通信を実現します。セラミックアンテナ内蔵のAT6668 GNSSモジュールは、GPS、BeiDou、GLONASS、Galileoを含むマルチコンステレーション測位に対応しています。また、外部センサ接続用のHY2.0-4Pインターフェースも搭載されています。

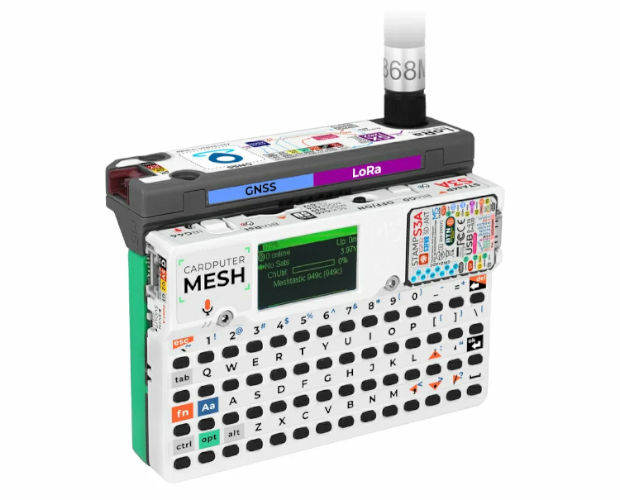

本製品にはMeshtasticファームウェアがプリインストールされ、箱から出してすぐに使用可能です。LoRaメッシュネットワークに参加するのに複雑な開発作業は必要ありません。Cardputer AdvとCap LoRa 1262はシームレスに連携し、簡単な設定のみで直感的な測位を実現できるので、屋外通信、ノードの展開、位置追跡、および産業用点検に最適です。
Cardputer Advは、StampS3A（ESP32-S3FN8ベース）が搭載された、カードサイズのポータブルプログラマブルコントローラです。1.14インチのLCD画面と56キーのコンパクトキーボードを備え、現場での情報表示やコマンド入力が容易に行えます。内蔵の1750 mAhリチウム電池により、長時間の動作が可能、また、音声対話やオーディオ出力用に、ES8311オーディオコーデック、MEMSマイク、1Wスピーカー、3.5 mmオーディオジャックが用意されています。
Cap LoRa 1262はCardputer Adv用に設計された、LoRaと GNSSが搭載された高性能通信拡張モジュールです。EXT 2.54-14Pインターフェースを介してCardputer-Advに接続され、電源および制御信号をホストから直接供給されます。本モジュールはSX1262 LoRaソリューションを基盤とし、868〜923 MHz帯に対応、受信感度は-147 dBm、送信出力は22 dBmです。RP-SMA外部アンテナとRFシールドにより、強力な耐干渉性を備えた信頼性の高い長距離通信を実現します。セラミックアンテナ内蔵のAT6668 GNSSモジュールは、GPS、BeiDou、GLONASS、Galileoを含むマルチコンステレーション測位に対応しています。また、外部センサ接続用のHY2.0-4Pインターフェースも搭載されています。
本製品にはMeshtasticファームウェアがプリインストールされ、箱から出してすぐに使用可能です。LoRaメッシュネットワークに参加するのに複雑な開発作業は必要ありません。Cardputer AdvとCap LoRa 1262はシームレスに連携し、簡単な設定のみで直感的な測位を実現できるので、屋外通信、ノードの展開、位置追跡、および産業用点検に最適です。
詳細
特徴
コアコントローラー（Cardputer Adv）:
回路図（クリックすると別ウィンドウでPDFを表示します）
寸法図（クリックすると別ウィンドウでPDFを表示します）
資料
商品コード: M5STACK-K152
コアコントローラー（Cardputer Adv）:
- Stamp-S3A コアモジュール（ESP32-S3FN8）
- 56キーのキーボード
- 1.14インチLCD画面
- ES8311オーディオコーデック + NS4150Bアンプ + 1 Wスピーカー + MEMSマイク
- 3.5 mmオーディオ出力ジャック
- 6軸IMU BMI270
- 赤外線エミッタ
- microSDカードスロット
- 1750 mAhのリチウムバッテリー内蔵
- HY2.0-4P Groveインターフェース + EXT 2.54-14P拡張バス
- 背面マグネット式、LEGOマウントホールに対応
- LoRa変調技術 + GNSS全地球測位システム
- 動作周波数：868〜923 MHz
- 受信感度：-147 dBm、送信出力：22 dBm
- セラミックGPSアンテナ内蔵、外部RP-SMAアンテナインタフェース
- GPS / QZSS / BD2 / BD3 / GAL / GLOのマルチコンステレーション測位に対応
- HY2.0-4P拡張インタフェース（外部センサ接続用）
- 開発プラットフォーム
- Arduino
- UiFlow2
- ESP-IDF
- PlatformIO
- 1 x Cardputer Adv（グリーンバックシェル版）
- 1 x Cap LoRa 1262
- 1 x LoRa ラバーダックアンテナ（RP-SMAコネクタ）
- 1 x M2 x 4 mm キャップヘッド小ねじ
- 1 x L字型六角レンチ 1.5 mm（M2ねじ用）
- 1 x 安全警告ステッカー
- リモートGPSトラッカー
- 屋外メッシュネットワーク
- ラピッドプロトタイピングと機能検証
- 産業用制御・自動化
- スマートシティ/スマートホーム
- 車載測位・ナビゲーション
- 組み込みシステムの開発と学習
| SoC | ESP32-S3FN8 @ Dual-core Xtensa LX7、最大240 MHz |
| フラッシュメモリ | 8 MB |
| ストレージ | microSD |
| ディスプレイ | ST7789V2 @ 1.14インチ、240 x 135ピクセル | キーボード | 56 キー （4 x 14） |
| Grove互換ポート | 1 x HY2.0-4P |
| 拡張ポート | 1 x 14ピン拡張バス |
| IR | 赤外線エミッタ |
| スピーカー | 8 Ω @ 1 W、I2S @ NS4168 |
| IMU | BMI270 |
| マイク | MEMS マイク （SN比 65 dB） |
| バッテリー容量 | 1750 mAh |
| LoRa モジュール | SX1262 |
| LoRa 周波数範囲 | 868 〜 923 MHz |
| LoRa プログラマブルビットレート | 最大300 kbps |
| LoRa アンテナ | 寸法 108 x 9.3 mm Interface Type SMA（internal thread、internal hole） ゲイン3 dBi |
| LoRa 送信電力 | 22 dBm |
| LoRa 受信感度 | -147 dBm （LoRa低速データレートモード） |
| LoRa 動作電流 | DC 5 V@163.4 mA |
| 対応変調モード | FSK / GFSK / MSK / LoRa / OOK |
| GPS モジュール | ATGM336H-6N@AT6668 |
| GPS 通信インターフェース | UART（デフォルト 115200 bps@8N1） |
| 対応GNSS システム | GPS / QZSS / BD2 / BD3 / GAL / GLO |
| GPS チャンネル | 50 チャンネル |
| GPS 測位精度 | <1.5 m（CEP50） |
| GPS 更新頻度 | 最大 10 Hz |
| GPS 初期位置算出時間 | コールドスタート：23 s、ホットスタート： 1 s |
| 消費電力（電源オン） | 33.1 mA |

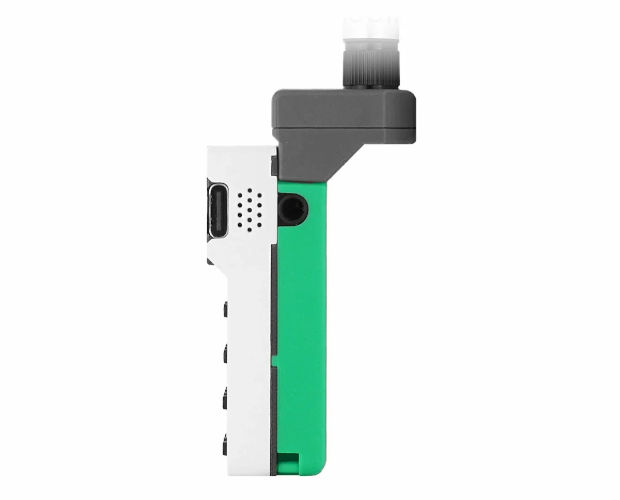

| 製品サイズ | Cardputer Adv: 84.0 x 54.0 x 19.6 mm Cap LoRa 1262: 84.0 x 24.0 x 15.2 mm |
| 製品重量 | 77.2 g |
回路図（クリックすると別ウィンドウでPDFを表示します）
寸法図（クリックすると別ウィンドウでPDFを表示します）
資料
商品コード: M5STACK-K152
