M5Stack Tab5用キーボード
M5STACK-A164

web販売価格 :	￥2,101(税込) 注文受付単位：1
在庫 :	1 （現在庫数）
送料区分 :	宅配便(ヤマト運輸)
メーカー :	M5STACK(エムファイブスタック)
商品コード :	QAN31H
品名／型番 :	M5Stack Tab5用キーボード / M5STACK-A164
登録日 :	2026.10.23

概要

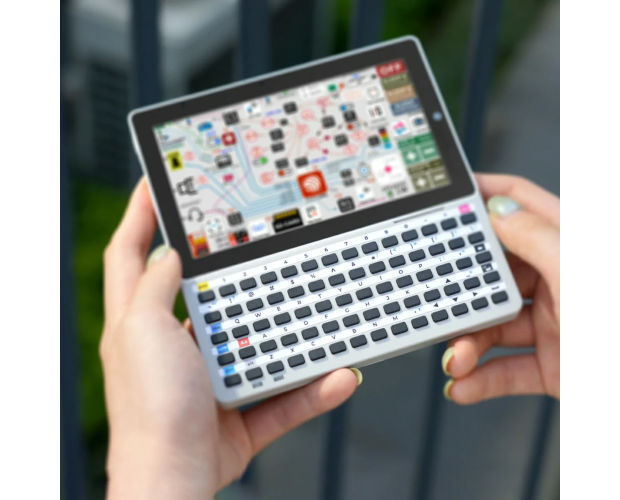

Tab5専用に設計された70キーの拡張キーボードモジュールです。Tab5の外部ポートに直接接続するだけで、プラグアンドプレイでの入力が可能となります。メインコントローラとしてSTM32F030C8T6を内蔵、キーボードマトリックスのスキャンと通信処理を行います。

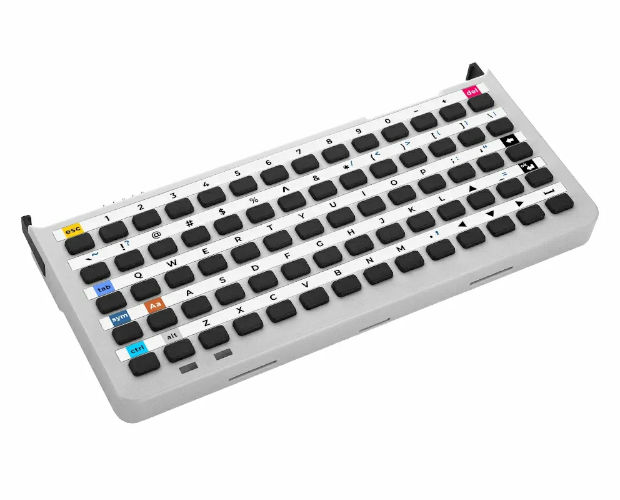

ファームウェアでは異なるインタラクション要求に適合するよう、Nomal、HID、Characterの3種類の動作モードに対応しています。キーボードは14 x 5マトリックス構成で、複数キーの同時押しに対応、文字、数字、記号、およびAa、Ctrl、Sym、 Alt、Tab、Esc、矢印キーなどの一般的に用いられるファンクションキー全てを網羅しています。

Tab5とはI²C通信を行い、キーイベントを低遅延かつリアルタイムで通知するための専用割り込みピンを備えています。ボード搭載のRGB LED2個はフルカラーで状態表示に使用できます。コンパクトな構造とシンプルな接続方法により、テキスト入力、コマンド操作、物理的キーボードを必要とする各種ポータブルアプリケーションに適しています。

詳細

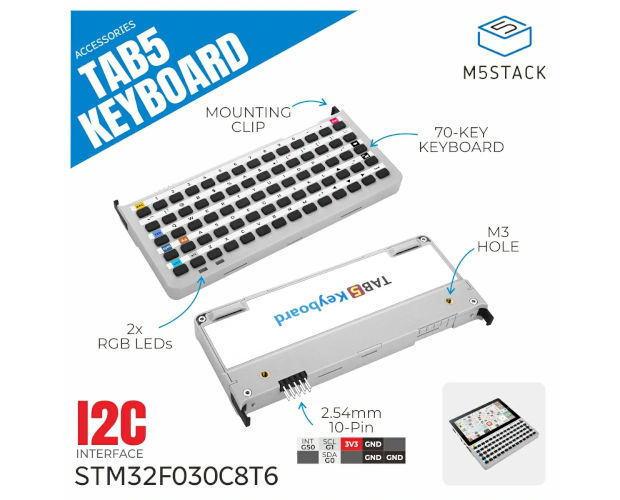

特徴

STM32F030C8T6をメインコントローラに採用。
Tab5専用設計、拡張ポートへの直接接続によるプラグアンドプレイに対応。
多様な要求に応える3種類の動作モード。
14 x 5 マトリックス、複数キー同時押しに対応。
一般的に使用されるファンクションキーを含むキーレイアウト。
I²C通信と割り込みピンを介しての低遅延通知。
デュアルRGB LEDによるカラーステータスインジケーター。

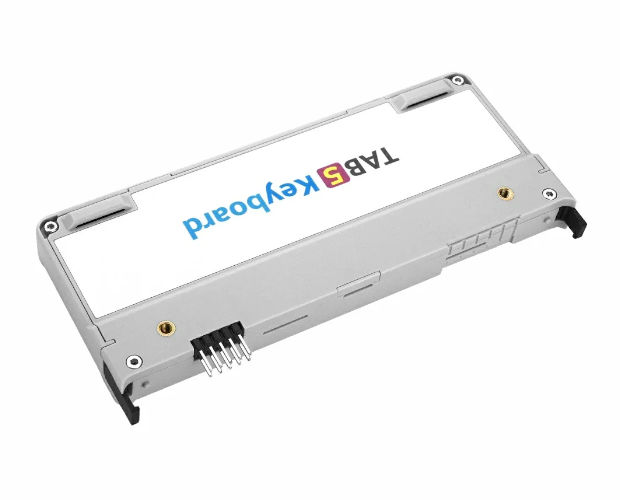

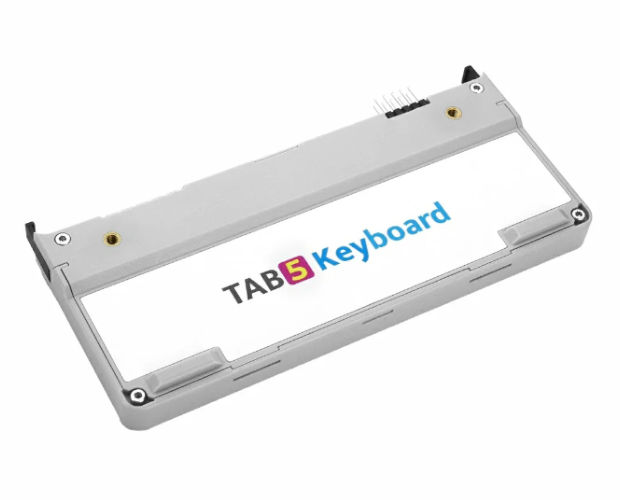

Tab5にしっかり固定できるラッチ。背面に取り付け穴二つ（M3ネジ用）。
コンパクトな構造で携帯用に最適。

用途

テキスト入力
コマンドインタラクション
ポータブルアプリケーション
教育プログラミングおよびMAKERプロジェクト

仕様

MCU	STM32F030C8T6
キー	70キーキーボード
I²Cアドレス	0x6D（デフォルト）
RGB LED	2 x WS2812E-1313
インタフェース	2 x 5 ピンヘッダ（2.54 mmピッチ）
待機電力	DC 3.3 V@14.5 mA
動作電力	RGB（白最大輝度）：3.3 V@21.5 mA キー入力のみ（RGBオフ）：3.3 V@14.5 mA

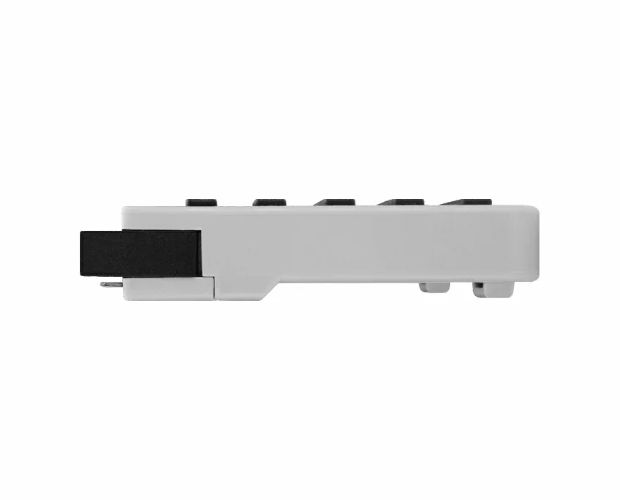

製品寸法	128.0 x 59.4 x 13.1 mm
製品重量	65.2 g
