【在庫限り】SiC SBD 性能体感セット
SICSBD-SIFRD-COMPSET
| web販売価格 : | ￥600(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 96 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | ローム(ROHM) |
| 商品コード : | QAU31B |
| 品名／型番 : | 【在庫限り】SiC SBD 性能体感セット / SICSBD-SIFRD-COMPSET |
| 登録日 : | 2026.10.30 |
概要
【在庫限りで販売終了】

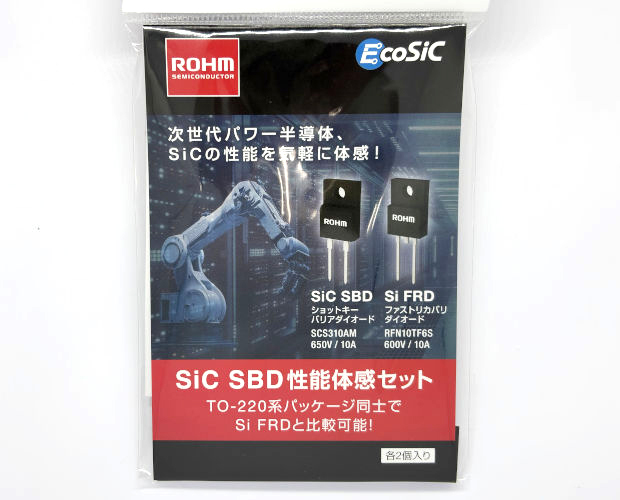

ローム製SiC SBD「SCS310AM」とSi FRD「RFN10TF6S」を各2個、計4個セットにしました。
順方向電圧やスイッチング波形などを比較し、整流ダイオードの材料・構造による特性の違いを評価できます。
電子工作や回路評価を通じて理解を深め、用途に合ったダイオードの選定にお役立てください。
ローム製SiC SBD「SCS310AM」とSi FRD「RFN10TF6S」を各2個、計4個セットにしました。
順方向電圧やスイッチング波形などを比較し、整流ダイオードの材料・構造による特性の違いを評価できます。
電子工作や回路評価を通じて理解を深め、用途に合ったダイオードの選定にお役立てください。
詳細
●セット内容：
・SCS310AM〔SiCショットキーバリアダイオード〕×2個
・RFN10TF6S〔Siファストリカバリダイオード〕×2個

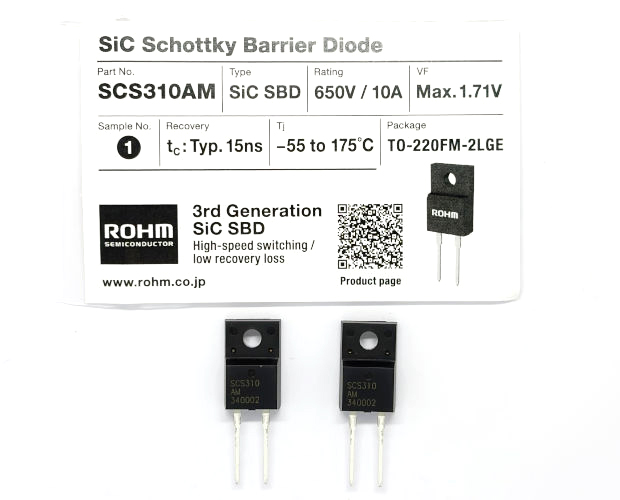

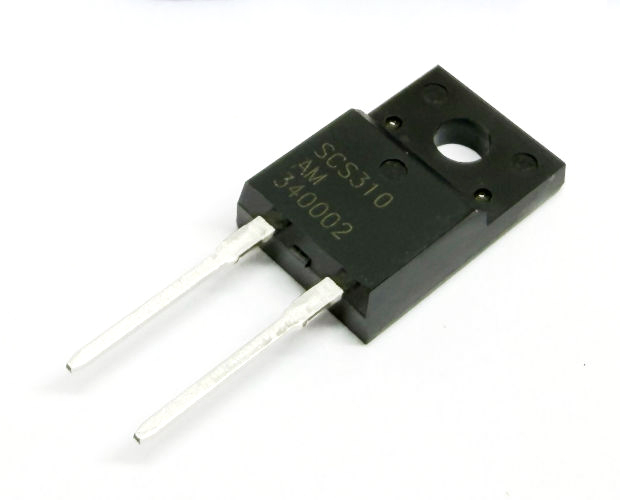

【SCS310AM】
スイッチング損失を低減でき、高速スイッチングが可能になります。
●特長：
リカバリー時間が短い。
特性の温度依存性が少ない。
高速スイッチングが可能。
高サージ電流耐量である。
●特性：
・Grade：Standard
・Reverse Voltage[V]：650
・Continuous Forward Current[A]：10
・Generation：3rd Gen
・Total Power Dissipation[W]：34
・Junction Temperature(Max.)[°C]：175
・Storage Temperature (Min.)[°C]：-55
・Storage Temperature (Max.)[°C]：175
・Package Size [mm]：10.1x19.1 (t=4.8)

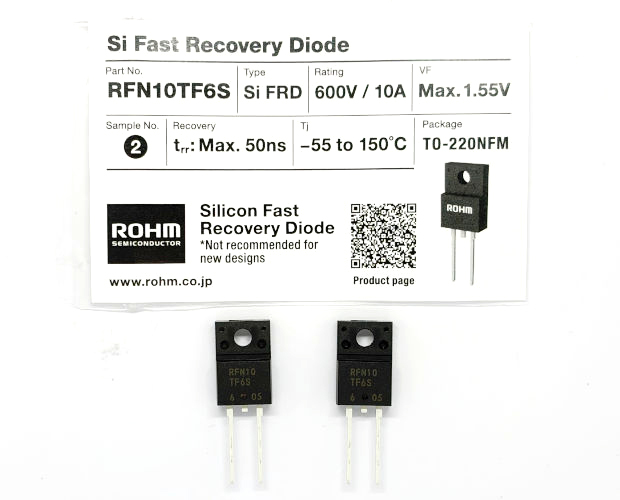

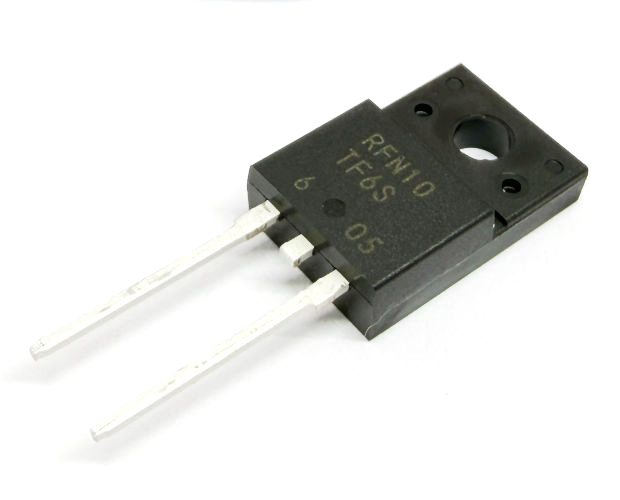

【RFN10TF6S】
●特長：
TO-220パッケージ品です。
高効率、高信頼性である。
●特性：
・Configuration：Single
・Package Code：TO-220AB
・Mounting Style：Leaded type
・Number of terminal：2
・VRM[V]：600
・Reverse Voltage VR[V]：600
・Average Rectified Forward Current IO[A]：10
・Forward Voltage VF(Max.)[V]：1.55
・IF @ Forward Voltage [A]：10
・Reverse Current IR(Max.)[mA]：0.01
・VR @ Reverse Current [V]：600
・trr(Max.)[ns]：50
・IF @ trr [mA]：500
・IR @ trr [A]：1
・Tj[℃]：150
・Storage Temperature (Min.)[°C]：-55
・Storage Temperature (Max.)[°C]：150
・Package Size [mm]：15.0x10.0 (t=4.8)
・SCS310AM〔SiCショットキーバリアダイオード〕×2個
・RFN10TF6S〔Siファストリカバリダイオード〕×2個
【SCS310AM】
スイッチング損失を低減でき、高速スイッチングが可能になります。
●特長：
リカバリー時間が短い。
特性の温度依存性が少ない。
高速スイッチングが可能。
高サージ電流耐量である。
●特性：
・Grade：Standard
・Reverse Voltage[V]：650
・Continuous Forward Current[A]：10
・Generation：3rd Gen
・Total Power Dissipation[W]：34
・Junction Temperature(Max.)[°C]：175
・Storage Temperature (Min.)[°C]：-55
・Storage Temperature (Max.)[°C]：175
・Package Size [mm]：10.1x19.1 (t=4.8)
【RFN10TF6S】
●特長：
TO-220パッケージ品です。
高効率、高信頼性である。
●特性：
・Configuration：Single
・Package Code：TO-220AB
・Mounting Style：Leaded type
・Number of terminal：2
・VRM[V]：600
・Reverse Voltage VR[V]：600
・Average Rectified Forward Current IO[A]：10
・Forward Voltage VF(Max.)[V]：1.55
・IF @ Forward Voltage [A]：10
・Reverse Current IR(Max.)[mA]：0.01
・VR @ Reverse Current [V]：600
・trr(Max.)[ns]：50
・IF @ trr [mA]：500
・IR @ trr [A]：1
・Tj[℃]：150
・Storage Temperature (Min.)[°C]：-55
・Storage Temperature (Max.)[°C]：150
・Package Size [mm]：15.0x10.0 (t=4.8)
