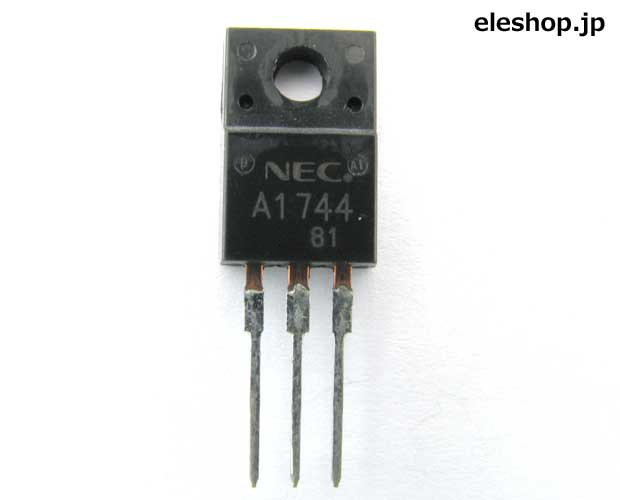

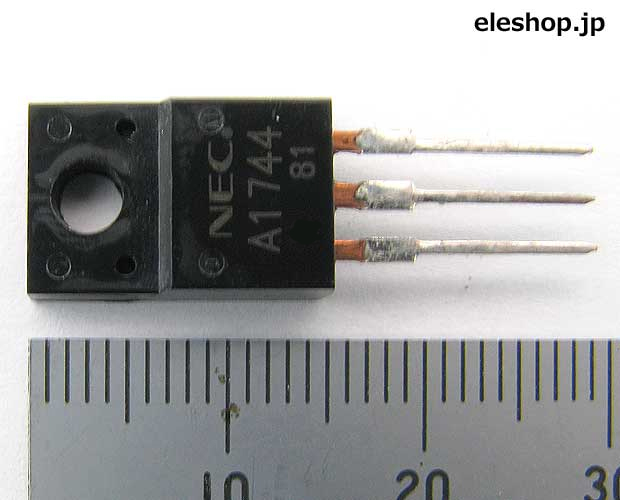

PNP型 トランジスタ[RoHS]
2SA1744-AZ
| web販売価格 : | ￥220(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 150 （現在庫数） |
| 送料区分 : | ネコポス（ヤマト運輸）可能 |
| メーカー : | 日本電気(ルネサス) |
| 商品コード : | SA1744 |
| 品名／型番 : | PNP型 トランジスタ[RoHS] / 2SA1744-AZ |
| 登録日 : | 2008.3.22 |
| 製品情報 : | データシート/PDF |
概要
2SA1744は、高速スイッチング用として開発されたパワートランジスタで、DC/DCコンバータやアクチュエータのドライバとして最適です。
詳細
●用途：高速度/DC-DCコンバータ/電力スイッチング
●コレクタ・ベース間電圧(Vcbo)：−100V
●コレクタ・エミッタ間電圧(Vceo)：−60V
●コレクタ電流(Ic)：−15A(DC) / −30A(パルス)
●コレクタ損失(Pc)：2W
●利得帯域幅積(ft)：80MHz
●直流電流増幅率(hFE)：入荷時期によりランクが異なります
・Mランク：100〜200
・Lランク：150〜300
・Kランク：200〜400
※ランクについては、お問い合わせください
●コレクタ飽和電圧(VCE[set])：−0.5V
●足配置：BCE
●コレクタ・ベース間電圧(Vcbo)：−100V
●コレクタ・エミッタ間電圧(Vceo)：−60V
●コレクタ電流(Ic)：−15A(DC) / −30A(パルス)
●コレクタ損失(Pc)：2W
●利得帯域幅積(ft)：80MHz
●直流電流増幅率(hFE)：入荷時期によりランクが異なります
・Mランク：100〜200
・Lランク：150〜300
・Kランク：200〜400
※ランクについては、お問い合わせください
●コレクタ飽和電圧(VCE[set])：−0.5V
●足配置：BCE
