【コネクタ一覧はこちら】

SHコネクタ ZHコネクタ PHコネクタ JWPFコネクタ EHコネクタ
XHコネクタ NHコネクタ XAコネクタ SMコネクタ RCYコネクタ
VHコネクタ ELコネクタ LCコネクタ Lコネクタ VLコネクタ

SHコネクタ(シリーズPDF)
タイプ:基板対ケーブル用 50V1.0A(AWG28使用時)
特徴:実装高さ6.3mm、厚さ2.9mmの圧着方式としては最狭ピッチのコネクタ。基板側は面実装型。
極数
ハウジング

トップ型

サイド型
02P SHR-02V-S-B BM02B-SRSS-TB SM02B-SRSS-TB
03P SHR-03V-S-B BM03B-SRSS-TB SM03B-SRSS-TB
04P SHR-04V-S-B BM04B-SRSS-TB SM04B-SRSS-TB
05P SHR-05V-S-B
06P SHR-06V-S-B
07P SHR-07V-S-B
08P SHR-08V-S-B
09P SHR-09V-S-B
10P SHR-10V-S-B

コンタクトピン
10本組 SSH-003T-P0.2-H-10本組

100本入 SSH-003T-P0.2-H-100本

»上へ戻る



ZHコネクタ(シリーズPDF)
タイプ:基板対ケーブル用 50V1.0A(AWG26使用時)
特徴:実装高さ5.6mm、厚さ3.5mmの小型ながら安定した接触構造を持つコネクタ。
極数
ハウジング

トップ型

サイド型
02P ZHR-2 B2B-ZR S2B-ZR
03P ZHR-3 B3B-ZR S3B-ZR
04P ZHR-4 B4B-ZR S4B-ZR
05P ZHR-5 B5B-ZR S5B-ZR
06P ZHR-6 B6B-ZR S6B-ZR
07P ZHR-7 B7B-ZR S7B-ZR
08P ZHR-8 B8B-ZR S8B-ZR
09P ZHR-9 B9B-ZR S9B-ZR
10P ZHR-10 B10B-ZR S10B-ZR

コンタクトピン
20本単位 SZH-002T-P0.5

»上へ戻る



PHコネクタ(シリーズPDF)
タイプ:基板対ケーブル用 100V2A(AWG24使用時)
特徴:実装高さ8.0mm、厚さ4.5mm。Li-Poバッテリー用端子としてもよく見かけるコネクタ。
極数
ハウジング

トップ型

サイド型
02P PHR-2 B2B-PH-K-S S2B-PH-K-S
03P PHR-3 B3B-PH-K-S S3B-PH-K-S
04P PHR-4 B4B-PH-K-S S4B-PH-K-S
05P PHR-5 B5B-PH-K-S S5B-PH-K-S
06P PHR-6 B6B-PH-K-S S6B-PH-K-S
07P PHR-7 B7B-PH-K-S S7B-PH-K-S
08P PHR-8 B8B-PH-K-S S8B-PH-K-S
09P PHR-9 B9B-PH-K-S S9B-PH-K-S
10P PHR-10 B10B-PH-K-S S10B-PH-K-S
11P PHR-11 B11B-PH-K-S S11B-PH-K-S
12P PHR-12 B12B-PH-K-S S12B-PH-K-S
13P PHR-13 B13B-PH-K-S S13B-PH-K-S
14P PHR-14 B14B-PH-K-S S14B-PH-K-S
15P PHR-15 B15B-PH-K-S S15B-PH-K-S
16P PHR-16 B16B-PH-K-S S16B-PH-K-S

コンタクトピン
20本単位 BPH-002T-P0.5S

1000本入 BPH-002T-P0.5S

»上へ戻る



JWPFコネクタ(シリーズPDF)
タイプ:中継用(防水) 100V3A(AWG22使用時)
特徴:嵌合時コネクタの全長が約30mmと小型の防水コネクタ。
極数
タブハウジング

リセプタクルハウジング型
02P 02T-JWPF-VSLE-S 02R-JWPF-VSLE-S
03P 03T-JWPF-VSLE-S 03R-JWPF-VSLE-S
04P 04T-JWPF-VSLE-S 04R-JWPF-VSLE-S
08P 08T-JWPF-VSLE-D 08R-JWPF-VSLE-D

コンタクトピン
10本単位 タブコンタクト
SWPT-001T-P025

10本単位 リセプタクルコンタクト
SWPR-001T-P025

»上へ戻る



EHコネクタ(シリーズPDF)
タイプ:基板対ケーブル用 250V3A(AWG22使用時)
特徴:実装高さ8.1mm、厚さ3.8mmと省スペースで実装可能なコネクタ。
極数
ハウジング

トップ型

サイド型
02P EHR-2 B2B-EH-A S2B-EH
03P EHR-3 B3B-EH-A S3B-EH
04P EHR-4 B4B-EH-A S4B-EH
05P EHR-5 B5B-EH-A S5B-EH
06P EHR-6 B6B-EH-A S6B-EH
07P EHR-7 B7B-EH-A S7B-EH
08P EHR-8 B8B-EH-A S8B-EH
09P EHR-9 B9B-EH-A S9B-EH
10P EHR-10 B10B-EH-A S10B-EH
11P EHR-11 B11B-EH-A S11B-EH
12P EHR-12 B12B-EH-A S12B-EH
13P EHR-13 B13B-EH-A S13B-EH
14P EHR-14 B14B-EH-A S14B-EH
15P EHR-15 B15B-EH-A S15B-EH

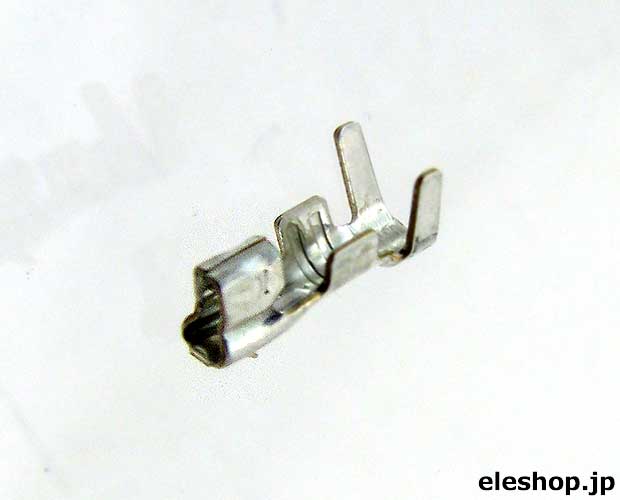

コンタクトピン
20本単位 BEH-001T-P0.6

1000本入 BEH-001T-P0.6

»上へ戻る



XHコネクタ(シリーズPDF)
タイプ:基板対ケーブル用 250V3A(AWG22使用時)
特徴:実装高さ9.8mmの信頼性が高く採用実績も多い汎用コネクタ。
極数
ハウジング

トップ型

サイド型
02P XHP-2 B2B-XH-A S2B-XH-A
03P XHP-3 B3B-XH-A S3B-XH-A
04P XHP-4 B4B-XH-A S4B-XH-A
05P XHP-5 B5B-XH-A S5B-XH-A
06P XHP-6 B6B-XH-A S6B-XH-A
07P XHP-7 B7B-XH-A S7B-XH-A
08P XHP-8 B8B-XH-A S8B-XH-A
09P XHP-9 B9B-XH-A S9B-XH-A
10P XHP-10 B10B-XH-A S10B-XH-A
11P XHP-11 B11B-XH-A S11B-XH-A
12P XHP-12 B12B-XH-A S12B-XH-A
13P XHP-13 B13B-XH-A S13B-XH-A
14P XHP-14 B14B-XH-A S14B-XH-A
15P XHP-15 B15B-XH-A S15B-XH-A
20P XHP-20 B20B-XH-A

コンタクトピン
20本単位 BXH-001T-P0.6

1000本入 BXH-001T-P0.6

»上へ戻る



NHコネクタ(シリーズPDF)
タイプ:基板対ケーブル用 250V3A(AWG22使用時)
特徴:挿抜寿命が長く耐久性、信頼性の高いロック付コネクタ。
極数
ハウジング

トップ型

サイド型
02P H2P-SHF-AA B2P-SHF-1AA BS2P-SHF-1AA
03P H3P-SHF-AA B3P-SHF-1AA BS3P-SHF-1AA
04P H4P-SHF-AA B4P-SHF-1AA BS4P-SHF-1AA
05P H5P-SHF-AA B5P-SHF-1AA BS5P-SHF-1AA
06P H6P-SHF-AA B6P-SHF-1AA BS6P-SHF-1AA
07P H7P-SHF-AA B7P-SHF-1AA BS7P-SHF-1AA
08P H8P-SHF-AA B8P-SHF-1AA BS8P-SHF-1AA
09P H9P-SHF-AA B9P-SHF-1AA BS9P-SHF-1AA
10P H10P-SHF-AA B10P-SHF-1AA BS10P-SHF-1AA
11P H11P-SHF-AA B11P-SHF-1AA BS11P-SHF-1AA
12P H12P-SHF-AA B12P-SHF-1AA BS12P-SHF-1AA
13P H13P-SHF-AA B13P-SHF-1AA BS13P-SHF-1AA
14P H14P-SHF-AA B14P-SHF-1AA BS14P-SHF-1AA
15P H15P-SHF-AA B15P-SHF-1AA BS15P-SHF-1AA
16P H16P-SHF-AA B16P-SHF-1AA BS16P-SHF-1AA
18P H18P-SHF-AA B18P-SHF-1AA BS18P-SHF-1AA
20P H20P-SHF-AA B20P-SHF-1AA

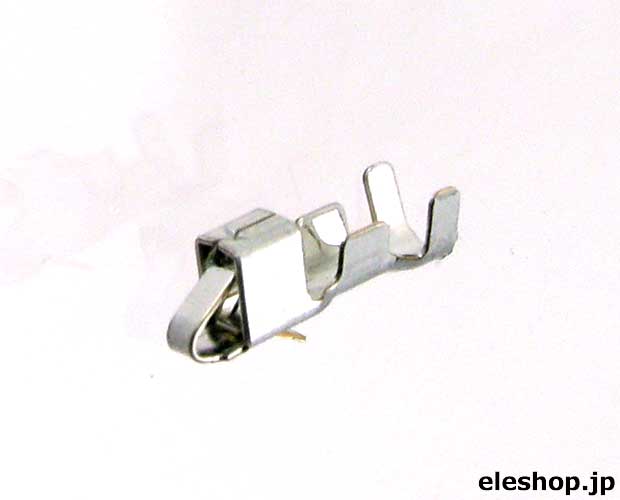

コンタクトピン
20本単位 BHF-001T-0.8BS

1000本入 BHF-001T-0.8BS

»上へ戻る



XAコネクタ(シリーズPDF)
タイプ:基板対ケーブル用 250VDC3A(AWG20使用時)
特徴:強ロック機構と誤挿入防止のガイド機構を備えた高信頼性コネクタ。
極数
プラグ
ハウジング

トップ型

サイド型

リセプタクル
ハウジング型
02P XAP-02V-1 B02B-XASK-1 S02B-XASS-1 XARR-02VF
03P XAP-03V-1 B03B-XASK-1 S03B-XASK-1 XARR-03VF
04P XAP-04V-1 B04B-XASK-1 S04B-XASK-1 XARR-04VF
05P XAP-05V-1 B05B-XASK-1 S05B-XASK-1 XARR-05VF
06P XAP-06V-1 B06B-XASK-1 S06B-XASK-1 XARR-06VF
07P XAP-07V-1 B07B-XASK-1 S07B-XASK-1 XARR-07V
08P XAP-08V-1 B08B-XASK-1 S08B-XASK-1 XARR-08VF
09P XAP-09V-1 ・茶色 B09B-XASK-1
・白色 B09B-XASK-1N
S09B-XASK-1 XARR-09VF
10P XAP-10V-1 ・茶色 B10B-XASK-1
・白色 B10B-XASK-1N
S10B-XASK-1 XARR-10VF

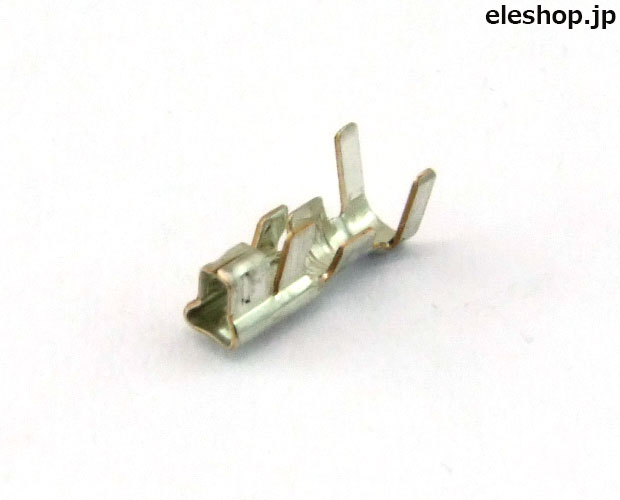

プラグハウジング用
ソケットコンタクト

10本単位 BXA-001T-P0.6

100本入 BXA-001T-P0.6
リセプタクルハウジング用
コンタクトピン

20本単位 SXAM-001T-P0.6

100本入 SXAM-001T-P0.6

»上へ戻る



SMコネクタ(シリーズPDF)
タイプ:中継用 MAX250V3A
特徴:パネル取付も可能なロック付中継用コネクタ。ソケットコンタクトはNHコネクタと同じものを使用。
極数
プラグ
ハウジング

リセプタクル
ハウジング型
02P SMP-02V-BC SMR-02V-B
03P SMP-03V-BC SMR-03V-B
04P SMP-04V-BC SMR-04V-B
05P SMP-05V-BC SMR-05V-B
06P SMP-06V-BC SMR-06V-B
07P SMP-07V-BC SMR-07V-B
08P SMP-08V-BC SMR-08V-B
09P SMP-09V-BC SMR-09V-B
10P SMP-10V-BC SMR-10V-B
12P SMP-12V-BC SMR-12V-B

プラグハウジング用
ソケットコンタクト

20本単位 BHF-001T-0.8BS

1000本入 BHF-001T-0.8BS
リセプタクルハウジング用
プラグコンタクトピン

20本単位 BYM-001T-P0.6

1000本入 BYM-001T-P0.6

»上へ戻る



RCYコネクタ
タイプ:中継用 MAX250V3A
特徴:ラジコン等のバッテリーなどに使われている中継用コネクタで、通称BECコネクタとも呼ばれる。
極数
プラグ
ハウジング

リセプタクル
ハウジング型
02P SYP-02T-1 SYR-02T

プラグハウジング用
ソケットコンタクト

20本単位 SYF-001T-P0.6

リセプタクルハウジング用
プラグコンタクトピン

20本単位 BYM-001T-P0.6

1000本入 BYM-001T-P0.6

»上へ戻る



VHコネクタ(シリーズPDF)
タイプ:基板対ケーブル用 250V10A(AWG16使用時)
特徴:主に電源用に使用される、信頼と実績のあるボックス型ロック付コネクタ。
極数
ハウジング

トップ型

サイド型

ピン抜き
ベース付ピン
トップ型型
02P VHR-2N B2P-VH B2PS-VH B2P3-VH
03P VHR-3N B3P-VH B3PS-VH B3P5-VH
04P VHR-4N B4P-VH B4PS-VH
05P VHR-5N B5P-VH B5PS-VH
06P VHR-6N B6P-VH B6PS-VH
07P VHR-7N B7P-VH B7PS-VH
08P VHR-8N B8P-VH B8PS-VH
09P VHR-9N B9P-VH B9PS-VH
10P VHR-10N B10P-VH B10PS-VH

コンタクトピン
20本単位 BVH-21T-P1.1

»上へ戻る



ELコネクタ(シリーズPDF)
タイプ:中継用 MAX300V10A
特徴:ラジコン等のバッテリー端子としても使用される嵌合性がよく信頼性も高い中継型コネクタ。
極数
プラグハウジング

リセプタクルハウジング
02P ELP-02V ELR-02V
ELR-02VF (宙吊り専用)
03P ELP-03V ELR-03V
04P ELP-04V (1列)
ELP-04NV (2列)
ELR-04V (1列)
ELR-04NV (2列)
06P ELP-06V ELR-06V
09P ELP-09V ELR-09V
12P ELP-12V ELR-12V
15P ELP-15V ELR-15V

コンタクトピン
プラグハウジング用
ソケットコンタクトピン LLF-41T-P1.3E

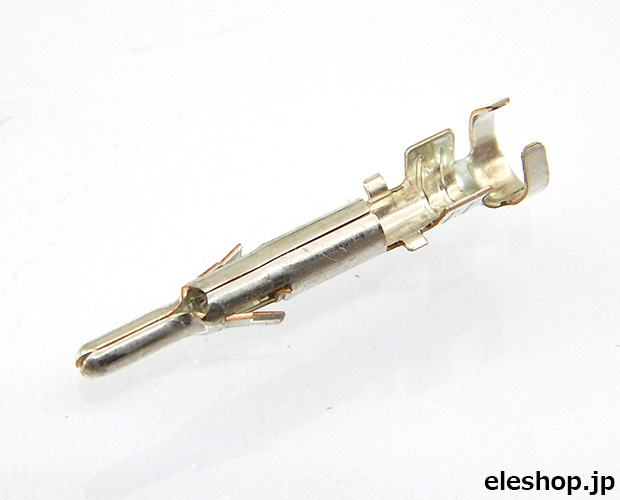

リセプタクルハウジング用
プラグコンタクトピン LLM-41T-P1.3E

»上へ戻る



LCコネクタ(シリーズPDF)
タイプ:基板対ケーブル用 250V7A(AWG18使用時)
特徴:HDDの電源部等に使用されたコネクタ。AMPコマーシャルメイテンロック互換品。
極数
トップ型(直型)

サイド型(L型)
04P LC-04T LC-04A

»上へ戻る



Lコネクタ
タイプ:中継用 MAX300V15A
特徴:別名「タミヤコネクター」としても有名な電線対電線の中継用コネクタ。
極数
プラグハウジング

リセプタクルハウジング
02P LP-02-1 LR-02F-1

コンタクトピン

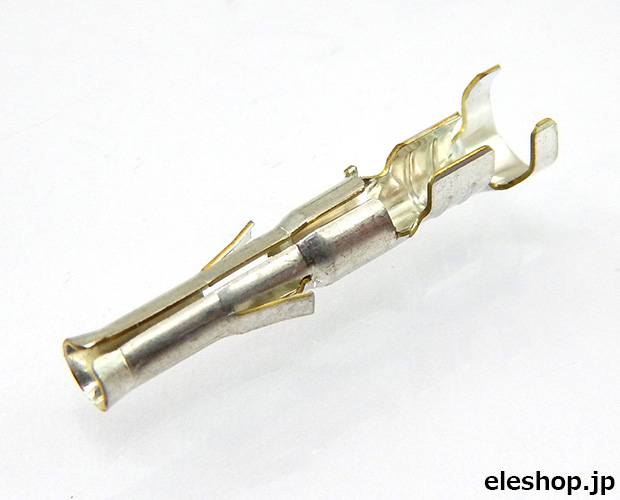

プラグハウジング用
ソケットコンタクトピン LLF-61T-2.0

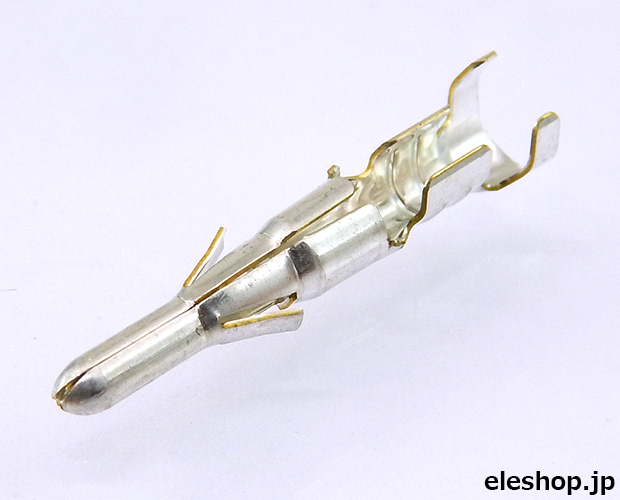

リセプタクルハウジング用
プラグコンタクトピン LLM-61T-2.0

»上へ戻る



VLコネクタ
タイプ:中継用 MAX600V20A
特徴:大電流に対応した堅牢かつ強ロック機構付の中継用コネクタ。パネル取付可。
極数
プラグハウジング

リセプタクルハウジング
01P VLP-01V VLR-01VF
02P VLP-02V VLR-02V
03P VLP-03V VLR-03V
04P VLP-04V VLR-04V
06P VLP-06V VLR-06V
08P VLP-08V VLR-08V
12P VLP-12V VLR-12V

コンタクトピン
プラグハウジング用
コンタクトピン BVF-61T-P2.0

リセプタクルハウジング用
コンタクトピン BVM-61T-P2.0

»上へ戻る



QI、QII 2mmシリーズ QIコネクタ付コード QI、QII 2.54mmシリーズ
QIピン付コード QW-1シリーズ QIピン付コード 311-シリーズ

QI、QII 2mmシリーズ(シリーズPDF)
タイプ:高密度配線タイプ
定格:250V 1A
特徴:高密度配線が可能な2.0mmピッチコネクタ。
極数
1列

2列
02P QI2mm-2 QII2mm-4
03P QI2mm-3
04P QI2mm-4
05P QI2mm-5
06P QI2mm-6 QII2mm-6
07P QI2mm-7
08P QI2mm-8 QII2mm-8
09P
10P   QII2mm-10
11P
12P   QII2mm-12
13P
14P   QII2mm-14
15P
16P   QII2mm-16

コンタクトピン
ミニQIコネクタ用コンタクトピン

»上へ戻る



QIコネクタ付コード
定格:250V 1A
特徴:便利な配線材つきタイプ。
極数
1列
2S(ソケット)-Z(5mm半田あげ) 311-403
3S(ソケット)-Z(5mm半田あげ) 311-327
4S(ソケット)-Z(5mm半田あげ) 311-328
5S(ソケット)-Z(5mm半田あげ) 311-329
6S(ソケット)-Z(5mm半田あげ) 311-330
8S(ソケット)-Z(5mm半田あげ) 311-331

»上へ戻る



QI、QII 2.54mmシリーズ(シリーズPDF)
タイプ:汎用配線タイプ
定格:1000V AC 3A
特徴:PC(マザーボード)の内部配線などで使用されているユニバーサルピッチのコネクタ。
極数
1列

2列
01P QI-1
02P QI-2
03P QI-3
・誤挿入防止キー付QIソケットハウジング:QI-3K
・誤挿入防止キー付QIプラグハウジング:QI-3KAD

04P QI-4 QII-4
05P QI-5
06P QI-6 QII-6
07P
08P QI-8 QII-8
09P
10P QI-10 QII-10

コンタクトピン
QI-ZU

QI-PC

»上へ戻る



QIピン付コード QW-1シリーズ(シリーズPDF)
定格:1000V AC 3A
特徴:QI、QIIシリーズに使用できるピン付きコード。コード長450mm。

ケーブル長:450mm
QW-1BK
QW-1BR
QW-1RD
QW-1OR
QW-1YL
QW-1GR
QW-1BU
QW-1PU
QW-1GY
QW-1WH
10色入 QW-1C-10P

»上へ戻る



QIピン付コード 311-シリーズ(シリーズPDF)
定格:1000V AC 3A
特徴:便利な配線材つきタイプ。
両端仕様
01P

02P

03P

04P

05P

06P

08P
01P 1S-1S:
■311-208:
白色茶色
赤色橙色
黄色緑色
青色紫色
灰色黒色
1P-1P:
青:311-332
緑:311-333
1S-1P:
■311-216:
白色茶色
赤色橙色
黄色黒色

02P 2S-1Sx2:
黒赤:
311-259

2P-1Px2:
黒赤:
311-262
2S-2S:
黒赤:
311-183

シールド線:
311-326

03P 3S-1Sx3:
茶赤橙:
311-260

3P-1Px3:
茶赤橙:
311-263

3S-1Px3:
茶赤橙:
311-309
  3S-3S:
茶赤橙:
311-184

3S-3P:
茶赤橙:
311-321

3P-3P:
茶赤橙:
311-354

04P 4S-1Sx4:
茶赤橙黄:
311-261

4S-1Px4:
茶赤橙黄:
311-214

4P-1Px4:
茶赤橙黄:
311-264
    4S-4S:
茶赤橙黄:
311-185

4S-4P:
茶赤橙黄:
311-356

4P-4P:
茶赤橙黄:
311-353

05P 5Sx2-1Sx10:
311-267
      5S-5S:
311-186

06P 6S-1Px6:
311-324
        6S-6S:
茶赤橙黄緑青:
311-187

6S-6P:
茶赤橙黄緑青:
311-322

6P-6P:
茶赤橙黄緑青:
311-350

08P 8S-1Px8:
311-323
          8S-8S:
茶赤橙黄緑青紫灰:
311-188

8P-8P:
茶赤橙黄緑青紫灰:
311-351
10P 2列10S-1Px10:
311-268


»上へ戻る
