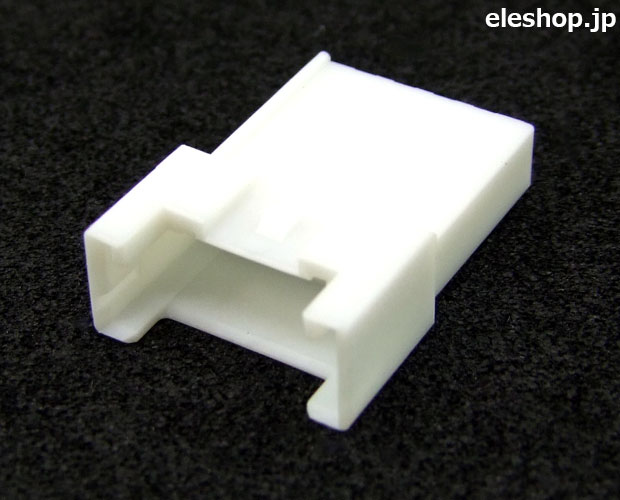

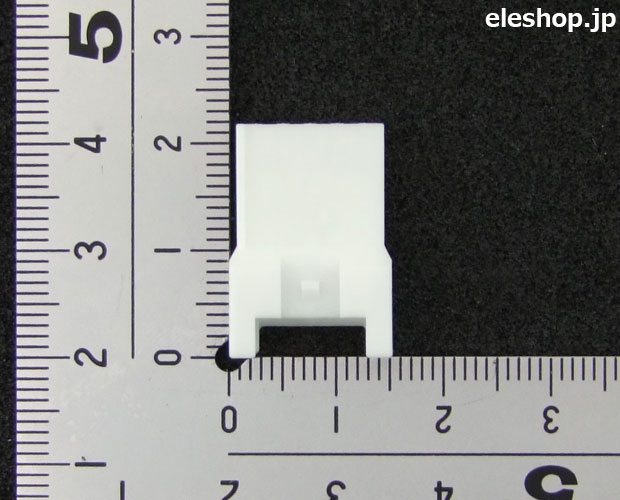

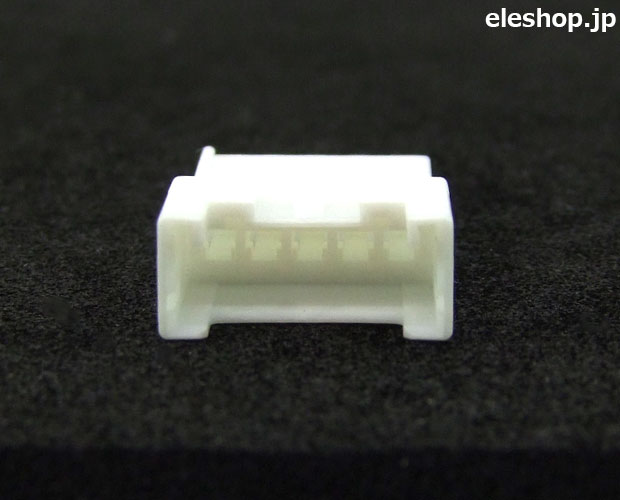

XAコネクタ リセプタクルハウジング 05P 2.5mmピッチ[RoHS]
XARR-05VF
| web販売価格 : | ￥50(税込) 注文受付単位：1 |
|---|---|
| 数量割引価格 : |
▼数量割引価格▼ ￥45 / 50個〜 ￥40 / 100個〜 ￥35 / 200個〜 |
| 在庫 : | 61 （現在庫数） |
| 送料区分 : | ネコポス（ヤマト運輸）可能 |
| メーカー : | 日本圧着端子製造(JST) |
| 商品コード : | G9H124 |
| 品名／型番 : | XAコネクタ リセプタクルハウジング 05P 2.5mmピッチ[RoHS] / XARR-05VF |
| 登録日 : | 2016.9.17 |
| 製品情報 : | データシート/PDF |
概要
既存のXAソケットに対応した、2.5mmピッチの中継接続用コネクタです。信頼性に優れたリテーナに対応。
詳細
●ピッチ：2.5mm
●極数：5P
●定格電流：3A AC・DC(AWG#20使用時)
※弊社で取扱のあるコンタクトピンでは、AWG#20はご使用いただけません
●定格電圧：250V AC・DC
●使用温度範囲：−25℃〜＋85℃
※通電時の温度上昇値を含
●耐電圧：AC1500V・1分間
●適合コンタクトピン：SXAM-001T-P0.6
●適合ソケットハウジング：XAP-05V-1
●極数：5P
●定格電流：3A AC・DC(AWG#20使用時)
※弊社で取扱のあるコンタクトピンでは、AWG#20はご使用いただけません
●定格電圧：250V AC・DC
●使用温度範囲：−25℃〜＋85℃
※通電時の温度上昇値を含
●耐電圧：AC1500V・1分間
●適合コンタクトピン：SXAM-001T-P0.6
●適合ソケットハウジング：XAP-05V-1
