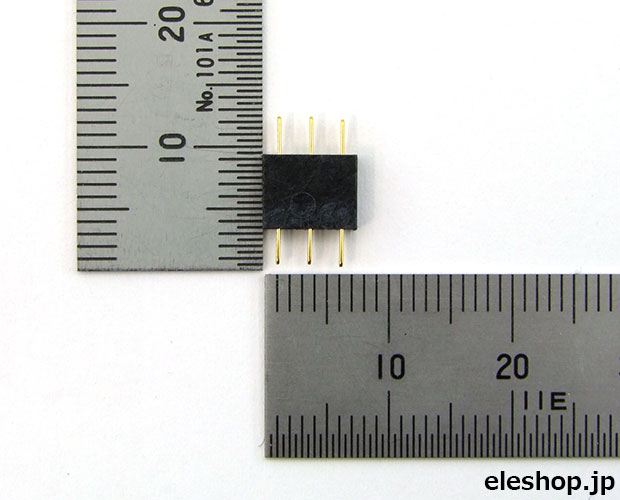

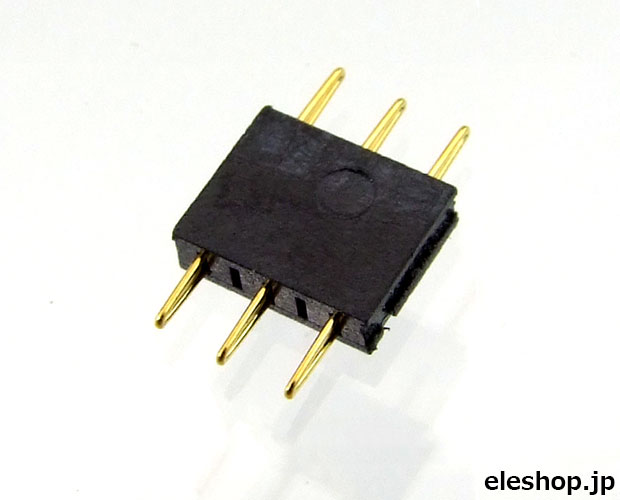

プリント板二段重ね用コンスルー3P[RoHS]
XB-3-6-3P

web販売価格 : ¥102   注文受付単位:1
在庫 : 実店舗取扱商品 在庫数の確認は「問合せフォーム」からお願いします
送料区分 : ネコポス(ヤマト運輸)可能
メーカー : マックエイト(MAC8)
商品コード : F9F122
品名/型番 : プリント板二段重ね用コンスルー3P[RoHS] / XB-3-6-3P
登録日 : 2015.9.15
製品情報 : カタログ/PDF
数量 :

概要

スルーホール穴がソケットになる、プリント基板の二段重ね用コネクタです。本製品1個でオス、メス兼用できます。ソケットが不用なのでPC板対PC板の高さが低くできます。ハンダ付側もスプリング性がある為、製品の傾きがなく直立できます。両側共、ハンダ付も可能です。

詳細

●ピン数:3P
●ピッチ:2.54mm
●材質:
・ピン部:ベリリウム銅 ニッケル下地金メッキ
・樹脂部:LCP樹脂黒色(UL94V-0)
●リフロー対応型
●定格電流:1A
●定格電圧:125V AC/DC
●接触抵抗:30mΩ以下
●絶縁抵抗:500MΩ以上
●絶縁耐圧:1000V AC/DC @1分間
●プリント板適合スルーホール穴:φ0.8〜0.9mm(スルーホール仕上り径)
※コンタクト側 φ0.85mm中心に作って下さい。
●プリント板適合板厚:0.8〜1.6t
●使用温度範囲:−40〜+125℃
●使用湿度範囲:0〜85%RH(但し結露しないこと)
●使用回数:50回以下(同一スルーホール穴に対して)
●挿抜力(1ピン当り)
・スルーホール穴φ0.8mm:挿入力200g以下、抜去力50g以上
・スルーホール穴φ0.85mm:挿入力150g以下、抜去力30g以上
・スルーホール穴φ0.9mm:挿入力100g以下、抜去力20g以上
