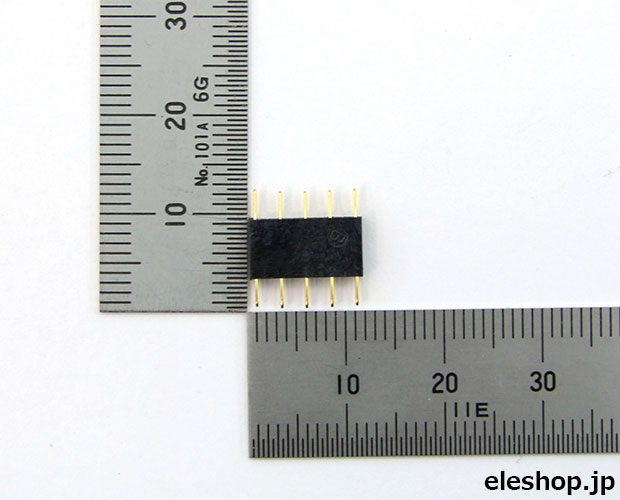

プリント板二段重ね用コンスルー5P[RoHS]
XB-3-6-5P

web販売価格 : ¥152(税込)   注文受付単位:1
在庫 : 店舗取扱品(納期最短2〜3日)在庫数の確認は「問合せフォーム」からお願いします
送料区分 : ネコポス(ヤマト運輸)可能
メーカー : マックエイト(MAC8)
商品コード : F9F124
品名/型番 : プリント板二段重ね用コンスルー5P[RoHS] / XB-3-6-5P
登録日 : 2015.9.15
製品情報 : カタログ/PDF
この商品の関連ハッシュタグ
#マックエイト(MAC8) #コネクタ #コンスルー
数量 :

概要

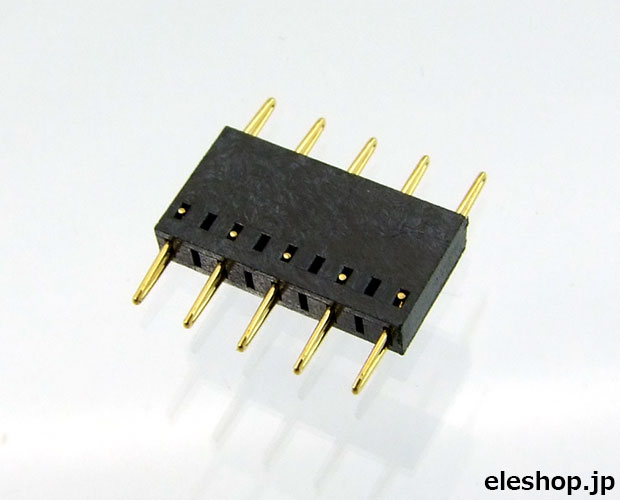

スルーホール穴がソケットになる、プリント基板の二段重ね用コネクタです。本製品1個でオス、メス兼用できます。ソケットが不用なのでPC板対PC板の高さが低くできます。ハンダ付側もスプリング性がある為、製品の傾きがなく直立できます。両側共、ハンダ付も可能です。

【ご注意ください!】
こちらの商品は店舗取扱い品の為、在庫数がリアルタイムで変動しています。
在庫状況によりご購入希望の数量をご用意出来ない場合があります。

ご購入前に在庫数の確認ご希望の方は下記「問合せフォーム」から連絡お願いします。

▼問合せフォーム
https://eleshop.jp/shop/contact/contact.aspx?goods=F9F124

詳細

●ピン数:5P
●ピッチ:2.54mm
●材質:
・ピン部:ベリリウム銅 ニッケル下地金メッキ
・樹脂部:LCP樹脂黒色(UL94V-0)
●リフロー対応型
●定格電流:1A
●定格電圧:125V AC/DC
●接触抵抗:30mΩ以下
●絶縁抵抗:500MΩ以上
●絶縁耐圧:1000V AC/DC @1分間
●プリント板適合スルーホール穴:φ0.8〜0.9mm(スルーホール仕上り径)
※コンタクト側 φ0.85mm中心に作って下さい。
●プリント板適合板厚:0.8〜1.6t
●使用温度範囲:−40〜+125℃
●使用湿度範囲:0〜85%RH(但し結露しないこと)
●使用回数:50回以下(同一スルーホール穴に対して)
●挿抜力(1ピン当り)
・スルーホール穴φ0.8mm:挿入力200g以下、抜去力50g以上
・スルーホール穴φ0.85mm:挿入力150g以下、抜去力30g以上
・スルーホール穴φ0.9mm:挿入力100g以下、抜去力20g以上
