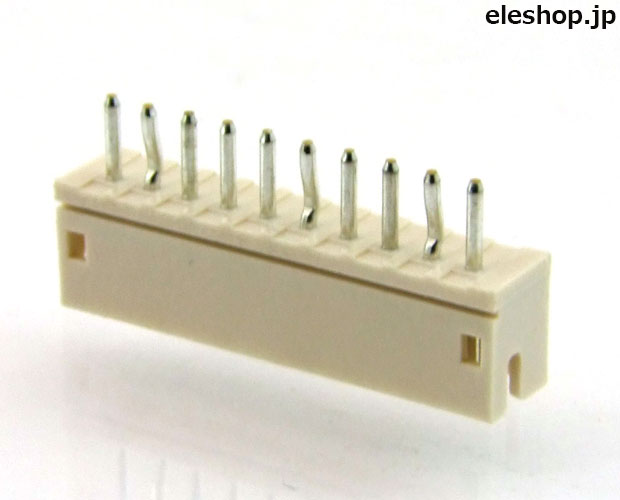

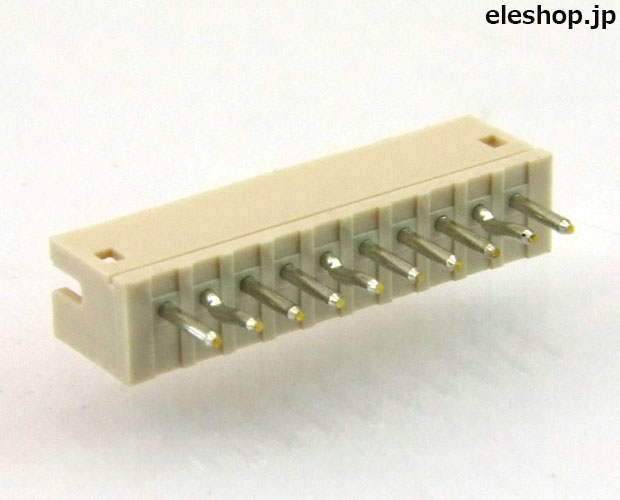

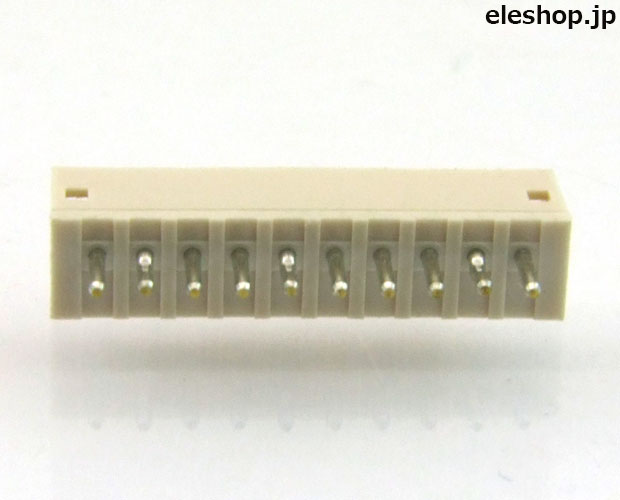

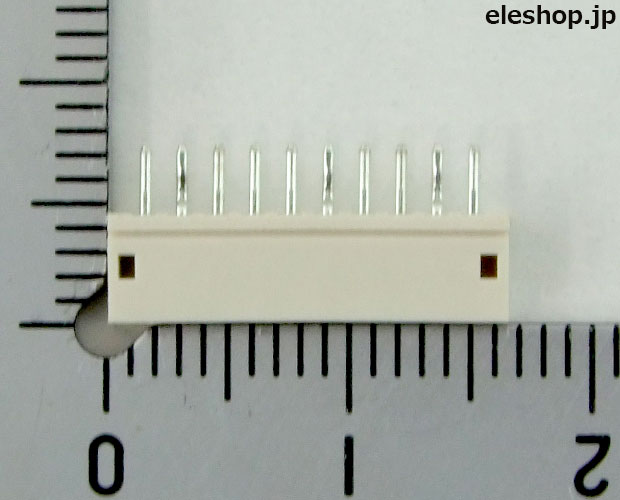

ZHコネクタ ベース付ピン トップ型10P 1.5mmピッチ [RoHS]
B10B-ZR
| web販売価格 : | ￥41(税込) 注文受付単位：1 |
|---|---|
| 数量割引価格 : |
▼数量割引価格▼ ￥37 / 50個〜 ￥33 / 100個〜 |
| 在庫 : | 50 （現在庫数） |
| 送料区分 : | ネコポス(ヤマト運輸)可能 |
| メーカー : | 日本圧着端子製造(JST) |
| 商品コード : | H2A12C |
| 品名／型番 : | ZHコネクタ ベース付ピン トップ型10P 1.5mmピッチ [RoHS] / B10B-ZR |
| 登録日 : | 2017.2.10 |
| 製品情報 : | 詳細資料/PDF |
概要
トップ(縦)型ZHベース付ポストの10P用。1.5mmピッチ。
詳細
●ピッチ：1.5mm
●極数：10P
●定格電流：1.0A AC・DC(AWG26使用時)
●定格電圧：50V AC・DC
●使用温度範囲：−25℃〜＋85℃(通電時の温度上昇地を含む)
●接触抵抗：
・初期：20mΩ以下
・管渠試験後：30mΩ以下
●絶縁抵抗：500MΩ以上
●耐電圧：AC500V・1分間
●適合プリント基板厚さ：0.6mm〜1.2mm、1.6mm
●適合ハウジング：ZHR-10
●極数：10P
●定格電流：1.0A AC・DC(AWG26使用時)
●定格電圧：50V AC・DC
●使用温度範囲：−25℃〜＋85℃(通電時の温度上昇地を含む)
●接触抵抗：
・初期：20mΩ以下
・管渠試験後：30mΩ以下
●絶縁抵抗：500MΩ以上
●耐電圧：AC500V・1分間
●適合プリント基板厚さ：0.6mm〜1.2mm、1.6mm
●適合ハウジング：ZHR-10
