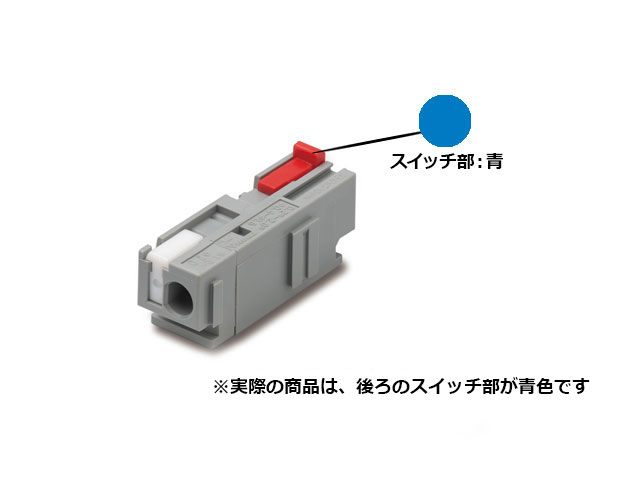

スクリューレス端子台 ML-7000-MEシリーズ 青 [RoHS] ◆取寄品◆
ML-7000-ME-BL

web販売価格 : ¥220(税込)   注文受付単位:1
数量割引価格 : ▼数量割引価格▼
¥198 / 25個〜
¥176 / 100個〜
在庫 : 通常2週間以内出荷
送料区分 : 宅配便(ヤマト運輸)
メーカー : サトーパーツ
商品コード : H59316
品名/型番 : スクリューレス端子台 ML-7000-MEシリーズ 青 [RoHS] ◆取寄品◆ / ML-7000-ME-BL
登録日 : 2017.5.9
この商品の関連ハッシュタグ
#サトーパーツ #端子台 #スクリューレス #青色
数量 :

概要

連結可能な1極のスクリューレス端子台です。ボタン色が豊富で、接続(信号)ごとに色分けも可能です。前側(白ボタン側)は芯線φ1.6〜2.0mm、後側(各色ボタン側)はφ0.4〜1.6mmと異なる径のケーブルが接続可能です(例:VVFとより線/単線ワイヤー接続等)。連結することによりお好みの極数が作れます。

【カラーバリエーション】(後ろ側のボタン色)
(ML-7000-ME-B) / (ML-7000-ME-BR) / (ML-7000-ME-R) / (ML-7000-ME-Y) / (ML-7000-ME-G) / (ML-7000-ME-BL) / (ML-7000-ME-GY) / □白(ML-7000-ME-W)

詳細

●定格:300V 10A
●耐電圧:AC2000V(1分間)
●絶縁抵抗:DC500V 100MΩ以上
●接触抵抗(初期値):20mΩ以下(IN-OUT間)
●取得規格:
・UL規格(フィールドワイヤリング対応)
・C-UL規格
・TUV規格(IEC60947-7-1)
・PSEマーク品(認定機関名JET)
●極数(P):1(連結により多極化が可能です)
●主絶縁材(本体):ナイロン66(UL94V-0)
●主絶縁材(ボタン):P.P.E.(UL94V-0)
●定格適合電線:
・前側:単線φ1.6mm(AWG14)
・後側:単線φ1.2mm(AWG16) / 撚線1.25mm2(AWG16)
●使用可能電線範囲:
・前側:単線φ1.6mm〜φ2.0mm(AWG14〜AWG12)
・後側:単線φ0.4mm〜φ1.6mm(AWG26〜AWG14) / 撚線0.2mm2〜2.0mm2(AWG24〜AWG14)
 素線径φ0.18mm以上 ※PSEでご使用の場合は単線φ1.2mmかφ1.6mmをご使用ください。
●標準剥き線長:10mm
●本体色:GY(グレー)
●操作部色:
・前側:W(白)
・後側:BL(青)
●推奨適合工具:マイナスドライバー(呼び6×100mm以下)
 ※ボタンを押し込めるものなら何でも可
●商品概要:
・ボタンの動作を円滑にするため、ボタンにフッ素樹脂を塗布しております。
・ボタン操作部の凹箇所等にこのフッ素樹脂が集中して滞留することにより白い異物が
 付着した様に見えることがありますが、品質には問題ありません。
●使用上の注意:
・規格品としてご使用の場合は、規格上の制約等をご確認ください。
・前後の電線挿入口で使用可能電線範囲が異なりますのでご注意ください
