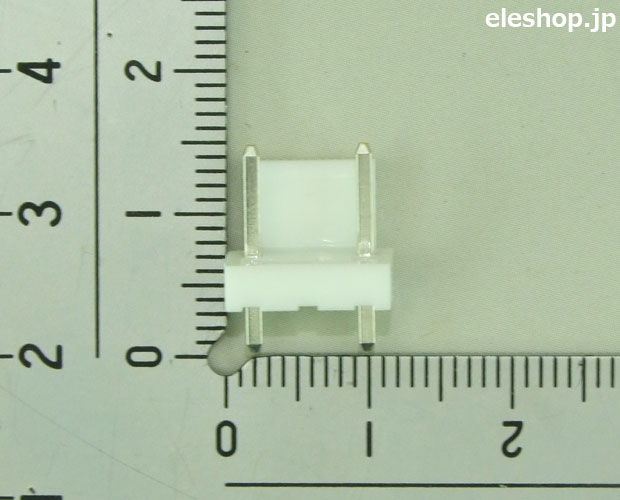

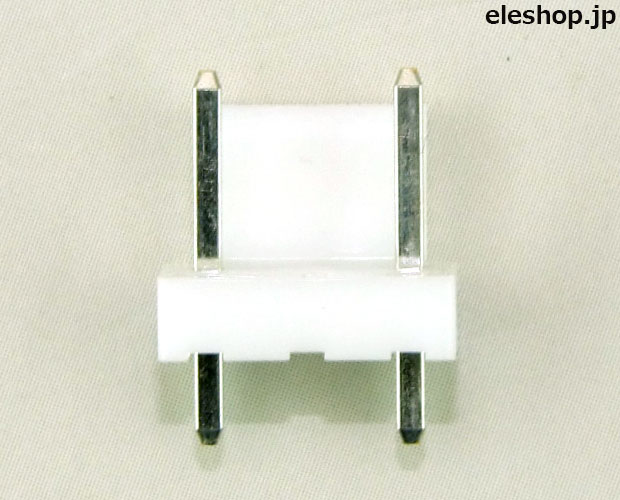

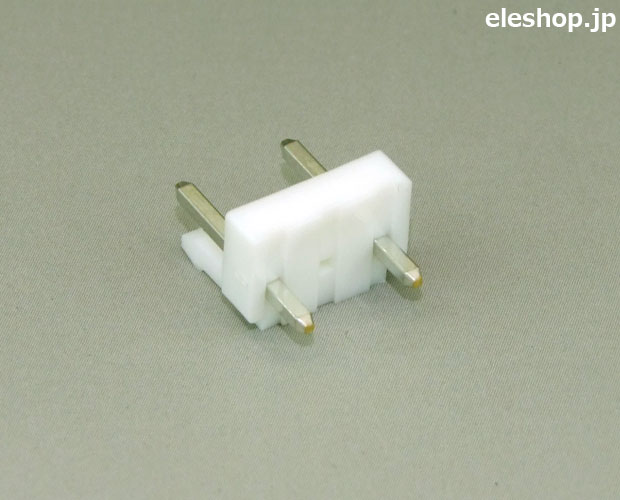

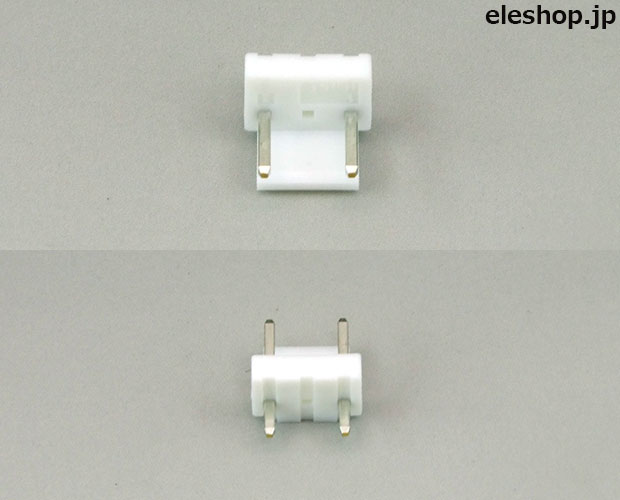

VHコネクタ ピン抜きベース付ピン トップ型02P 3.96mmピッチ
B2P3-VH
| web販売価格 : | ￥22(税込) 注文受付単位：1 |
|---|---|
| 数量割引価格 : |
▼数量割引価格▼ ￥19 / 50個〜 ￥17 / 100個〜 ￥12 / 1000個〜 |
| 在庫 : | 969 （現在庫数） |
| 送料区分 : | ネコポス(ヤマト運輸)可能 |
| メーカー : | 日本圧着端子製造(JST) |
| 商品コード : | HCS314 |
| 品名／型番 : | VHコネクタ ピン抜きベース付ピン トップ型02P 3.96mmピッチ / B2P3-VH |
| 登録日 : | 2017.12.28 |
| 製品情報 : | 詳細資料/PDF |
概要
トップ(縦)型VHベース付ポスト、ピン抜きタイプで7.92mmピッチの2P。各社スイッチング電源の入力側(電源側)のオプション用コネクタとして採用実績多数(適合機種は要確認)。相手側ハウジングはVHR-3Nが利用可能。
詳細
●ピッチ：3.96mm
●極数：2P(ピン抜き)
●定格電流：10A AC・DC(AWG＃16使用時)
●定格電圧：250V AC・DC
●使用温度範囲：−25°C〜＋85°C(通電時の温度上昇値を含む)
●接触抵抗：
・初期/10mΩ以下
・環境試験後/20mΩ以下
●絶縁抵抗：1000MΩ以上
●耐電圧：AC1500V・1分間
●適合プリント基板厚さ：1.6mm
●極数：2P(ピン抜き)
●定格電流：10A AC・DC(AWG＃16使用時)
●定格電圧：250V AC・DC
●使用温度範囲：−25°C〜＋85°C(通電時の温度上昇値を含む)
●接触抵抗：
・初期/10mΩ以下
・環境試験後/20mΩ以下
●絶縁抵抗：1000MΩ以上
●耐電圧：AC1500V・1分間
●適合プリント基板厚さ：1.6mm
