功力製作所 KASPI001基板 SPRESENSE用拡張ボード
KASPI001

web販売価格 : ¥3,055(税込)   注文受付単位:1
在庫 : なし
送料区分 : 宅配便(ヤマト運輸)
メーカー : その他メーカ/ブランド
商品コード : J2Q312
品名/型番 : 功力製作所 KASPI001基板 SPRESENSE用拡張ボード / KASPI001
登録日 : 2019.2.26

あわせて買いたい

最少受注単位でカートに投入されます

IoT向けスマートセンシングプロセッサ搭載ボード SPRESENSE メインボード
¥6,050(税込)
在庫 : 2
【販売終了】LAZOS microSDHCカード 32GB UHS-I CLASS10 /L-32MS10-U1
¥1,527(税込)
在庫 : 販売終了
【販売終了】功力製作所 KASPI003基板 SPRESENSE用拡張ボード PCオーディオadd-on /KASPI003
¥3,921(税込)
在庫 : 販売終了

概要

KASPI001は、ソニー製マイコンボード「SPRESENSE」向けの功力(くぬぎ)製作所製拡張ボードです。スイッチやmicroSDカードスロットを搭載。小型オーディオプレーヤ等の設計や作製が容易となります。

詳細

●KASPI001基板とは?

ソニー社から販売されている汎用マイコンボード「SPRESENSE」と組み合わせて使う基板です。

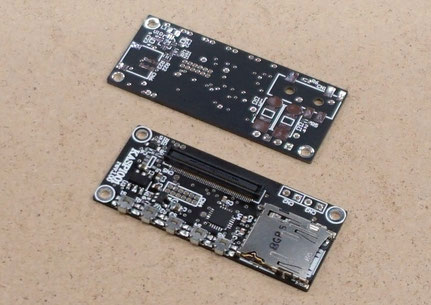

SPRESENSEメインボードサイズ(5×2cm)とほぼ同サイズに、小型プッシュスイッチ5個と
microSDカードコネクタが実装されています。
スピーカ端子(2.54mmヘッダ)またはヘッドフォン端子(別売)を実装することで、SPRESENSEの
オーディオ出力を体感できます。
―――――――――――――――――――――

●ヘッドホンは繋がる?

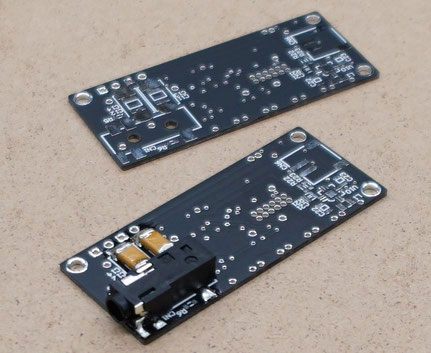

KASPI001基板には、裏面に、ヘッドホンコネクタ用のパターンが準備されています。
コネクタとコンデンサ(DCカット用)を入手してハンダ付けすれば、ステレオミニプラグ形状の
ヘッドホンを繋ぐことができます。
ソニー製の「SPRESENSE拡張基板」にもヘッドホン端子がありますが、オーディオアンプICを
経由しているようです。
KASPI001基板は、SPRESENSEメインボードのダイレクトな音を聞くことができます。
―――――――――――――――――――――

●ソフトウェアはどうするの?

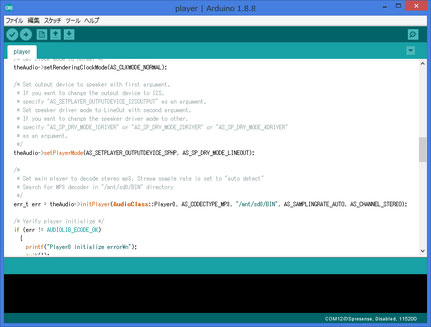

功力製作所では、Arduinoのサンプルコード(SPRESENSE固有の)で、SDカード内の
MP3等の再生出力を確認しました。
サンプルコードは、標準は「ラインアウト」レベルの設定のようですが、
「AS_SP_DRV_MODE_LINEOUT」を「AS_SP_DRV_MODE_4DRIVER」に変更することで、
スピーカ大出力できるレベルになるようです。
―――――――――――――――――――――

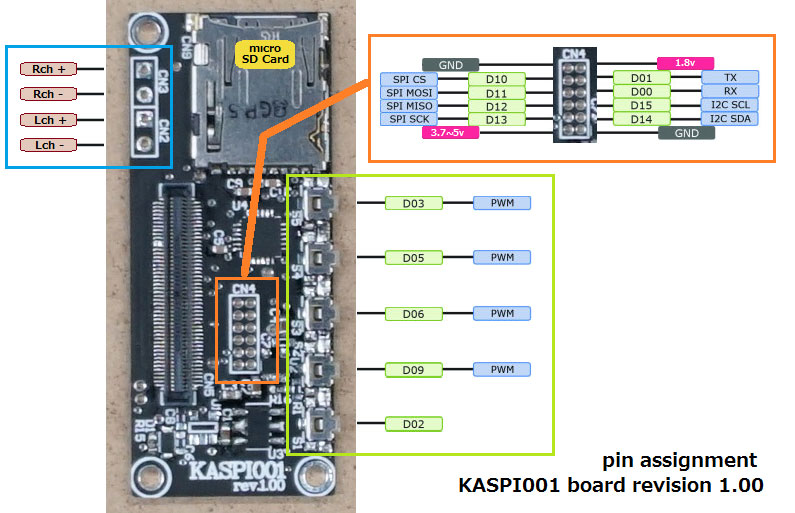

●各ピンやスイッチの信号配置:

5つのスイッチは、単純に「押したらGNDに接続される」という構成です。
SPRESENSEで検知する際は、それぞれのピンを入力&プルアップ設定にする事で、
認識可能になります。
―――――――――――――――――――――

●メーカー:功刀[くぬぎ]製作所

●商品構成:
・KASPI001基板 ×1
・スピーカ接続用4pinピンヘッダ/ピンソケット ×各1

●機能:
・タクトスイッチ(実装済) ×5
・microSDカードコネクタ(実装済) ×1
・φ3.5mmステレオジャック(未実装) ×1
・スピーカー出力(コネクタ未実装) ×1
・シリアルポート(コネクタ未実装) ×1
・DC-DCコンバータ(未実装) ×1

●回路図:https://www.kyohritsu.jp/eclib/OTHER/SCH/SPRESENSE/kaspi001.pdf
※注意:本製品に「SPRESENSEメインボード」「microSDカード」および「接続ケーブル類」は別途ご用意ください
