功力製作所 KASPI003基板 SPRESENSE用拡張ボード PCオーディオadd-on
KASPI003

web販売価格 : ¥3,921(税込)   注文受付単位:1
在庫 : 店舗取扱品(納期最短2〜3日)在庫数の確認は「問合せフォーム」からお願いします
送料区分 : 宅配便(ヤマト運輸)
メーカー : その他メーカ/ブランド
商品コード : J5N418
品名/型番 : 功力製作所 KASPI003基板 SPRESENSE用拡張ボード PCオーディオadd-on / KASPI003
登録日 : 2019.5.23
数量 :

あわせて買いたい

最少受注単位でカートに投入されます

IoT向けスマートセンシングプロセッサ搭載ボード SPRESENSE メインボード
¥6,050(税込)
在庫 : 1
IoT向けスマートセンシングプロセッサ搭載ボード SPRESENSE 拡張ボード
¥3,850(税込)
在庫 : 1
功力製作所 KASPI001基板 SPRESENSE用拡張ボード
¥3,055(税込)
在庫 : なし

概要

KASPI003基板は、ソニー製マイコンボード「SPRESENSE」向けの拡張ボードです。PCとUSBケーブルで接続する事で、PCのオーディオ出力を「SPRESENSEサウンド機能」で体感することができます。KASPI003があれば、「SPRESENSE」は貴方のPCのサウンドデバイスになります。

【ご注意ください!】
こちらの商品は店舗取扱い品の為、在庫数がリアルタイムで変動しています。
在庫状況によりご購入希望の数量をご用意出来ない場合があります。

ご購入前に在庫数の確認ご希望の方は下記「問合せフォーム」から連絡お願いします。

▼問合せフォーム
https://eleshop.jp/shop/contact/contact.aspx?goods=J5N418

詳細

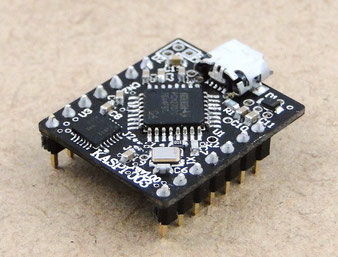

KASPI003基板とは?


ソニー社から販売されている汎用マイコンボード「SPRESENSE」と組み合わせて使う基板です。
KASPI003は、PCからUSB経由で送信されるオーディオデータを、SPRESENSEで扱うことができる「I2S」信号に変換できます。
変換ICには、Texas Instrument社製PCM2707を使用。レベルシフタも搭載し、SPRESENSEで受信できるレベルに変換済みです。
―――――――――――――――――――――

SPRESENSEとの接続方法は?


SPRESENSEメインボードの上面の、2.54mmピッチコネクタに挿して下さい。カメラ用コネクタのある側ではなく、
GPSバーアンテナのある方に、被せるように接続します。
(KASPI003使用時のGPS感度に関しては、品質を保障できませんので、ご注意ください)
上図は、弊所製「KASPI001(ヘッドフォンコネクタ増設)」と「SPRESENSE」と「KASPI003」の組み合わせ例になります。
―――――――――――――――――――――

SPRESENSE純正拡張基板でも使える?


使えます。SPRESENSEのオーディオ出力をサポートする基板であれば、どれと組み合わせても動くと思われます。
上図は「SPRESENSEメインボード」と「SPRESENSE拡張ボード」と「KASPI003」の組み合わせ例になります。
―――――――――――――――――――――

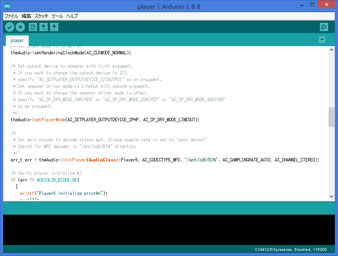

ソフトウェアはどうするの?


SPRESENSEのソフトウェア開発ページを参考に、I2Sを入力としたプログラムを書く事で、KASPI003からのデータを扱うことが出来ます。
出力先は一般にはSPRESENSEの音声出力端子となります。SPRESENSE純正拡張ボードか、KASPI001基板等の使用をお勧めします。
―――――――――――――――――――――

●メーカー:功刀[くぬぎ]製作所
●商品構成:
・KASPI003基板 ×1
※注意:本製品に「SPRESENSEメインボード」および「接続ケーブル類」は含まれません。別途ご用意ください。

●情報:
回路図 / PDF
