チェック用コンスルー 黄 [RoHS]
XC-1 YE

web販売価格 : ¥240(税込)   注文受付単位:1
在庫 : 店舗取扱品(納期最短2〜3日)在庫数の確認は「問合せフォーム」からお願いします
送料区分 : ネコポス(ヤマト運輸)可能
メーカー : マックエイト(MAC8)
商品コード : L42124
品名/型番 : チェック用コンスルー 黄 [RoHS] / XC-1 YE
登録日 : 2021.4.2
この商品の関連ハッシュタグ
#マックエイト(MAC8) #コネクタ #コンスルー #黄色
数量 :

概要

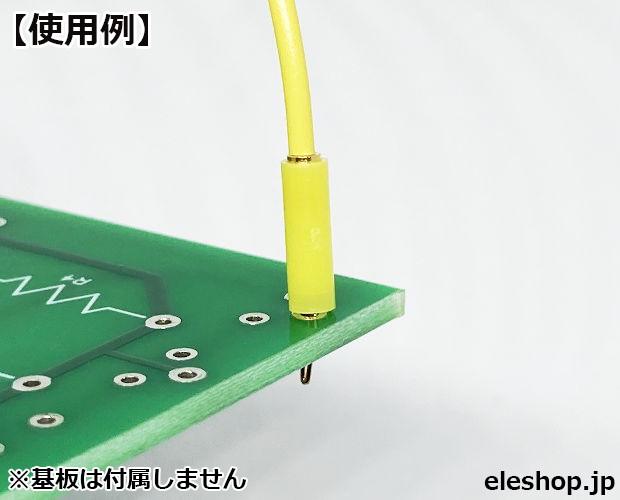

・スルーホール穴に入れるだけで信号をチェックできます。
・スルーホール穴より信号を供給できます。
・2.54mmピッチで並びます。

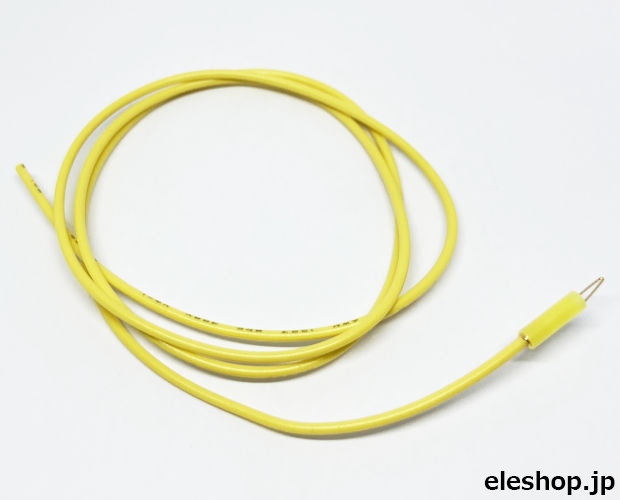

・電線が50cmの長さでついています。

【カラーバリエーション】
(XC-1 BK) / (XC-1 WH) / (XC-1 RD) / (XC-1 YE) / (XC-1 BL) / (XC-1 GR)


【ご注意ください!】
こちらの商品は店舗取扱い品の為、在庫数がリアルタイムで変動しています。
在庫状況によりご購入希望の数量をご用意出来ない場合があります。

ご購入前に在庫数の確認ご希望の方は下記「問合せフォーム」から連絡お願いします。

▼問合せフォーム
https://eleshop.jp/shop/contact/contact.aspx?goods=L42124

詳細

●材質

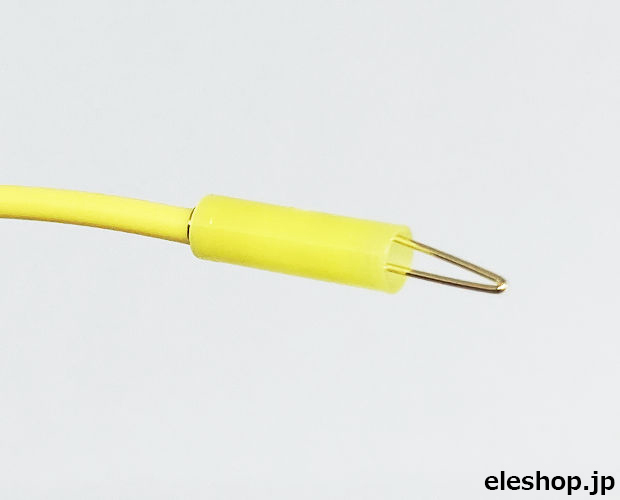

 コンタクト部:ベリリウム銅、ニッケル下地金メッキ
 ボディ:黄銅、ニッケル下地金メッキ
 樹脂部:アセタールコポリマー(UL94HB)
●電線:26AWG
●定格電流:1A
●定格電圧:125V AC,DC
●接触抵抗:30mΩ以下
●プリント板適合スルーホール穴:φ0.8〜0.9 TH仕上がり径
●プリント板適合板厚:0.8〜2.0t
●使用温度範囲:-40〜+80℃
●使用湿度範囲:0〜85%RH(但し結露しないこと)
●使用回数:50回以上(同一スルーホール穴に対して)
●挿抜力
 スルーホール穴:φ0.8
 挿入力:200g以下
 抜去力:50g以上

 スルーホール穴:φ0.85
 挿入力:150g以下
 抜去力:30g以上

 スルーホール穴:φ0.9
 挿入力:100g以下
 抜去力:20g以上

【使用上の注意】
※銅スルーホール基板には使用できません。(銅の酸化が早い為)

スタッフコメント

【店頭取扱情報】
シリコンハウス営業所 2F
