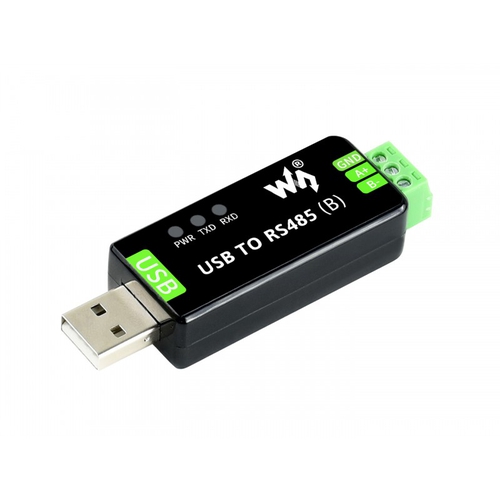

CH343G産業用USB/RS485双方向コンバータ 【スイッチサイエンス取寄品】
WAVESHARE-22456

web販売価格 : ¥1,353(税込)   注文受付単位:1
在庫 : ショップ欠品中
送料区分 : 宅配便(ヤマト運輸)
メーカー : その他メーカ/ブランド
商品コード : N2GS1U
品名/型番 : CH343G産業用USB/RS485双方向コンバータ 【スイッチサイエンス取寄品】 / WAVESHARE-22456
登録日 : 2023.2.16

概要

CH343Gを採用した、保護回路内蔵の産業用USB/RS485双方向コンバータです。

詳細

インダストリアルグレードのUSB to RS485双方向コンバータです。


特徴
  • USB/RS485双方向変換対応
  • 高速通信、安定かつ高信頼の優れた互換性
  • TVS(過渡電圧抑制)搭載で、回路のサージ電圧/過渡スパイク電圧を抑制、耐落雷/耐静電気保護
  • リセッタブルヒューズ/保護ダイオードを搭載、電流/電圧の安定出力を保証、過電流/過電圧保護、耐ショック保護改善
  • 状態表示LED3個(電源/トランシーバ)

仕様
製品種類産業グレードUSB/RS485コンバータ
ホストポートUSB
デバイスポートRS485
ボーレート300〜3 Mbps
USB
動作電圧5 V
コネクタUSB-A
保護200 mA 自己復旧ヒューズ、ESD保護
伝送距離約5 m
RS485
コネクタネジ端子
ピンA+、B-、GND
方向制御ハードウェア自動制御
保護600W 落雷保護/サージ抑制、15 kV ESD 保護(オンボード 120R 平衡レジスタ)
伝送距離約1.2 km(低レート時)
伝送モードポイント・ツー・マルチポイント-(最大32ノード、16ノード以上ではリピータを使用推奨)
LEDインジケータ
PWRパワーインジケータ(赤)USB接続で電源検出時
TXDTXインジケータ(赤) デバイスポート送信中
RXDRXインジケータ(赤) デバイスポート受信中
動作温度-15〜70℃
相対湿度5〜 95 %RH
対応OSMac、 Linux、 Android、WinCE、Windows 10/8.1/8 /7/XP

搭載独自チップ
オリジナルのCH343GとSP485EENチップを搭載し、優れた安定性と互換性を持ちます。
放電管、リセッタブルヒューズ、ESD/TVS保護回路などを内蔵。




最大伝送距離1.2 km
USB 信号は、RS485 の平衡差分信号に変換されるため、伝送レートは安定します。信頼できる速度は300〜3 Mbpsで、伝送距離は最大でRS485側約1.2 km、USB側約5 mです。




動作状態インディケータ
LED3個で電源/送受信状態を表示。



  1. PWR:電源接続状態で赤に点灯
  2. TXD:データ送信中に赤で明滅
  3. RXD:データ受信中に赤で明滅

外形図



資料

製造元の販売価格:7.99ドル
製造元の販売ページ:https://www.waveshare.com/...

商品コード: WAVESHARE-22456
