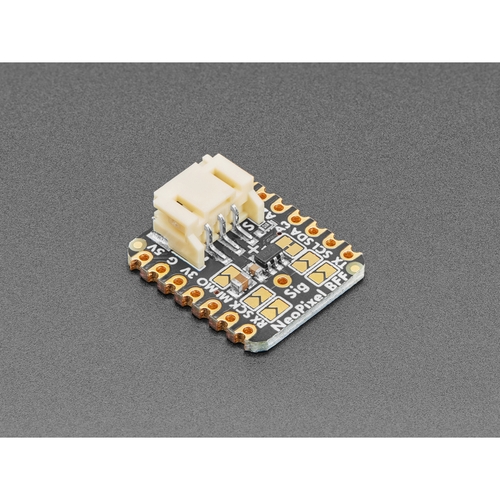

NeoPixel ドライバBFF(QT Py/Xiao用アドオンボード) 【スイッチサイエンス取寄品】
ADA-5645

web販売価格 : ¥946(税込)   注文受付単位:1
在庫 : 通常5営業日以内出荷
送料区分 : 宅配便(ヤマト運輸)
メーカー : Adafruit(エイダフルート)
商品コード : N2GS51
品名/型番 : NeoPixel ドライバBFF(QT Py/Xiao用アドオンボード) 【スイッチサイエンス取寄品】 / ADA-5645
登録日 : 2023.2.16
数量 :

概要

5 V レベルシフタとNeoPixel LEDテープを取り外し可能なJST PHコネクタを搭載したQt Py/XIAOボード用アドオンボードです。カラフルなLEDを使った超小型のウェアラブル/コスプレ/IoTの製作に適しています。

PCBはQT Py/Xiao ボードの背面にはんだ付けしたり、ピン/ソケットヘッダを使って取り付けられます。

ボードにはシングルゲートのレベルシフタ74AHCT125を搭載、A3ピン出力をUSB電源を基準電圧にして5 Vまでレベルシフトします。USB電源、グラウンド、データはJST PH 2 mmピッチ3ピンコネクタにつなげられます。

JST-PHコネクタ付きNeoPixelテープは接続するだけ点灯します。テープの標準的なJST SHコネクタ(ブラックインライン)をお使いの場合、JST-PH/メスヘッダ変換ケーブルを使ってSHポートの入力ピンに接続するか、ワイヤをヘッダソケットに挿してください。

USB の5 V電源はJST PHコネクタのNeoPixel電源ピンに直結しています。PHコネクタの最大定格は約2 Aなので、30〜60個以上のNeoPixelには直接給電できません(白色、フル輝度の場合にはもっと少なくなります)。

QT Py/XIAOにはんだ付けするヘッダピンが付属します(ヘッダピンは7ピンにカットが必要です)。

注意:NeoPixels と QT Pyは別売りです。

詳細

特徴

  • 組立/検査済みPCB
  • QT Py/Xiao ボード用
  • QT PyのUSB Type-Cコネクタで5 V給電(NeoPixel 30個程度点灯可)
  • A3ピンからレベルシフトされたデータ 出力
    • ジャンパーでSCL、TX、RX、SCK、MOSIを選択可
  • WS2812/WS2811/NeoPixel LEDに対応

製造元希望小売価格:3.95ドル(税別)
製造元の販売ページ:https://www.adafruit.com/...

商品コード: ADA-5645
