Qwiic Micro - LPS28DFW搭載 圧力センサモジュール 【スイッチサイエンス取寄品】
SFE-SEN-21222

web販売価格 : ¥4,593(税込)   注文受付単位:1
在庫 : 通常5営業日以内出荷
送料区分 : 宅配便(ヤマト運輸)
メーカー : その他メーカ/ブランド
商品コード : N2GS5W
品名/型番 : Qwiic Micro - LPS28DFW搭載 圧力センサモジュール 【スイッチサイエンス取寄品】 / SFE-SEN-21222
登録日 : 2023.2.16
数量 :

概要

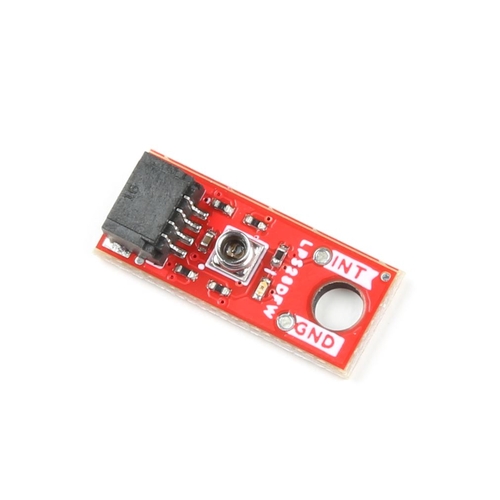

STマイクロのピエゾ抵抗式絶対圧デジタル出力大気圧センサであるLPS28DFWを僅か7.62 x 19.05 mmの基板に搭載したQwiic Microモジュールです。260 - 1260 hPaと260 - 4060 hPaの二つのフルスケールで測定可能、絶対圧の精度は0.5 hPaです。Qwiicシステムにより、ハンダ付け不要でI2Cシステムに接続できます。

LPS28DFWは、防水パッケージの絶対圧計で、センサーが水にさらされたり、水没するような状況での圧力測定アプリケーションに最適です。当製品はMicroサイズのため、スルーホールによる通信はできませんが、割り込みピンとグランドピンが用意されています。

Qwiicシステムとは

Qwiicシステムはプロトタイピングを迅速かつ簡単に行える、I2Cのセンサやアクチュエータ、シールド、ケーブルのエコシステムです。

また、全てのQwiicボードには1 mmピッチ、4ピンのJSTコネクタを使用しているため小さく収まり、かつ極性があるため接続を誤ることもありません。

詳細

仕様

  • センサ
    • 圧力タイプ:絶対圧力
    • 測定範囲:(モード1)260 〜1260 hPa (モード2)260 〜4060 hPa
    • 圧力絶対精度:±0.5 hPa(モード1、860 〜1160 hPa)
    • 圧力ノイズレベル:0.32 Pa(気温25℃)
    • 測定分解能:24 bit
    • センサは防水構造のパッケージに収納
  • I2Cインターフェース
    • 接続コネクタ:1 x Qwiicコネクタ、2 x パッド(割込信号パッド/GNDパッド)
    • I2Cアドレス:0x5C(デフォルト)または0x5D
    • FIFO:128段(バイパス可)
    • 割込信号をパッドに引き出し済
  • 動作温度範囲:-40 〜85℃
  • 電源
    • 動作電圧:1.7 〜3.6 V
    • 消費電流:約1.7 〜32.2 µA(単発測定モード)/約2.5 〜783.8 µA(連続測定モード)
  • 外形寸法:7.62 x 19.05 mm
注意

センサのLPS28DFWそのものは防水ですが、他の部品や基板に液体がかかると壊れる可能性があります。水などの液体に触れる可能性のある用途に本商品をご利用の場合はコンフォーマルコーティングなど適切な防水対策を施して下さい。

資料


製造元希望小売価格:25.95ドル(税別)
製造元の販売ページ:https://www.sparkfun.com/products/...

商品コード: SFE-SEN-21222


【ご注意】
・使用方法についてのお問い合わせにはお答えできません。
・当社から提供する情報はウェブサイトに記載しているものがすべてとなります。
・故障、不良があった場合にその原因追求は致しません。
・一部の商品を除き、輸入商品の再輸出については、該非判定書、パラメーターシートなどのご用意はいたしません。
