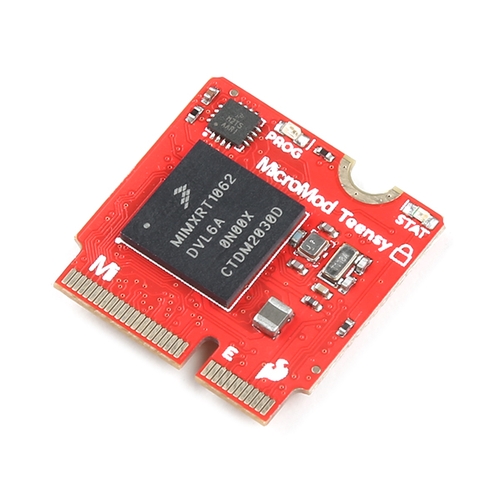

NXP社製iMXRT1062を搭載したMicroModのTeensyプロセッサボードです。コピーガード機能を搭載しています。

MicroMod Teensyプロセッサボードのコピーガード機能付きバージョンです。

Teensyの製造元PJRCとSparkFunのコラボレーションにより生まれたMicroMod Teensyプロセッサボードです。強力なNXP iMXRT1062 チップの能力を活用し、 M.2 MicroModコネクタと組み合わせて、互換性のあるMicroMod キャリアボードと接続できます。

最大クロック600 MHz、フラッシュメモリ16 MB、RAMメモリ1024 KのARM Cortex-M7プロセッサを搭載し、優れた計算能力を誇ります。処理能力に加え、UARTポート7基、I²Cバス4基、SPIポート2基、CANバス、GPIO12本、専用のデジタル/アナログ/PWMピン、USBホストおよびデバイス機能 （最大480 Mbit/秒）、デジタルオーディオを備えています。iMXRT1062 のピンの多くは複数の信号タイプに対応しているので、プロジェクトの必要性に応じて、さらなるカスタマイズが可能です。

プロセッサにはコピーガード機能が搭載され、PJRCの「Lockable」Teensyと同じハードウェアを使用しています。ヒューズに鍵が書き込まれ、暗号化されたコードは、セキュアモードがロックされた場合にのみ、適切なコードセキュリティが提供されます。万が一内部プログラムを読み出されたとしても、暗号化された実行ファイルがコピーされるので、対応した鍵が書き込まれたボードのみでしか使用することができません。

MicroModとは

MicroModは、M.2コネクタを利用して、マイクロコントローラーの「プロセッサーボード」をさまざまな「キャリアボード」周辺機器に接続するモジュラーインターフェイスエコシステムです。

MicroModは、M.2スタンダードを使うことで、その場で簡単にプロセッサを交換できるように設計されています。必要なプロジェクトに特化したキャリアボードと、交換可能なプロセッサを組み合わせることができるのです。

仕様

• Teensy Codeセキュリティ・コピーガード対応
• USB
  • 通信速度：最大480 Mbps
  • デバイス・ホストモード対応
• ペリフェラル
  • 7 x UARTインターフェース
  • 2 x SPI
  • 4 x I²C
  • 1 x CAN-Bus
  • 1 x I²Sデジタルオーディオ
  • 1 x SDカード向けSDIO
  • 2 x アナログピン（最大14ピン）
  • 2 x PWMピン （最大22ピン）

資料

• SparkFun MicroMod Teensy プロセッサボード（コピーガード機能付）
  • 回路図
  • Eagle ファイル（ダウンロード）
  • ガイド
  • iMXRT1062データシート
  • GitHubリポジトリ（ハードウェア）
• SparkFun MicroMod
  • MicroMod事始め
  • デザインガイド
  • ホームページ
  • フォーラム
• Teensy
  • クイックスタート
  • Teensyduino
  • ヘルプページ

---

製造元の販売価格：24.95ドル
製造元の販売ページ：https://www.sparkfun.com/products/18771

商品コード: SFE-DEV-18771
