ATOMIC DRV8876搭載 Hブリッジモータードライバベース【スイッチサイエンス取寄品】

ATOMIC DRV8876搭載 Hブリッジモータードライバベース【スイッチサイエンス取寄品】
M5STACK-A092

web販売価格 :	￥1,023(税込) 注文受付単位：1
在庫 :	通常5営業日以内出荷
送料区分 :	宅配便(ヤマト運輸)
メーカー :	その他メーカ/ブランド
商品コード :	O58S1U
品名／型番 :	ATOMIC DRV8876搭載 Hブリッジモータードライバベース【スイッチサイエンス取寄品】 / M5STACK-A092
登録日 :	2024.5.8

この商品の関連ハッシュタグ

#【ショップ取り寄せ】スイッチサイエンス(SWITCHSCIENCE)

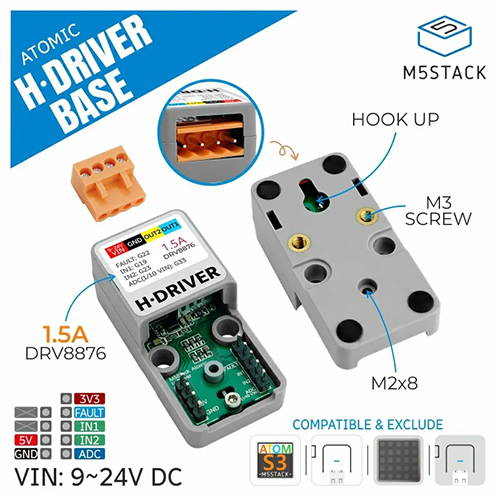

概要

RV8876 モータードライバ内蔵、9～24 V DC入力に対応したM5ATOMシリーズ用Hブリッジモータードライバです。ATOMは付属しません。ATOM Lite付属版はこちらからお求めください。

内蔵DC/DC回路はデバイス全体に給電し、ADCピン G33は分圧回路に直結されているので、いつでも電源入力を監視できます。電流出力は1.5 A、最大2 Aで、DCモーターの速度調整と正逆方向制御が可能です。

ドライバにはNチャネルHブリッジ、チャージポンプレギュレータ、電流検出/調整、電流比例出力、保護回路（統合型保護機能：UVLO（電源低電圧ロックアウト）、CPUV（チャージポンプ低電圧）、OCP（出力過電圧電流）、TSD（デバイスの過熱）、障害発生時はFALULTピンにも出力）が内蔵されています。

詳細

特徴

NチャネルHブリッジモータードライバ
双方向ブラシDC モーター1個をドライブ
オン抵抗：700 mΩ（High側 + Low側）
大電流出力
- 出力 1.5 A、ピーク 2 A 、Hブリッジ制御モード
3.3 V ロジック入力
電磁障害（EMI）のためのスペクトラム拡散クロック
統合された保護機能：
- 低電圧ロックアウト（UVLO）
- チャージポンプ低電圧（CPUV）
- 過電流保護（OCP)
- オートリトライ/出力ラッチオフ（IMODE）
- サーマルシャットダウン（TSD）
- 自動フォールト回復
- フォールト出力ピン（nFAULT）

内容物

1 x Hブリッジモータードライバベース
1 x VH 3.96 - 4P（オス）

仕様

電源入力：9～24 V/DC
電流出力：出力 1.5 A、ピーク 2 A
製品重量：15.7 g
製品寸法：48 x 24 × 17.5 mm

ピン配列

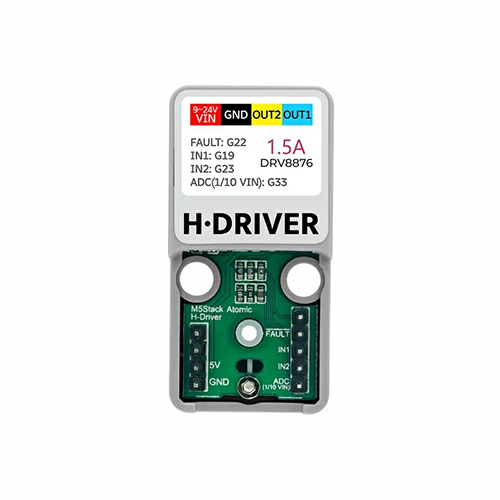

ヒント：フォールト発生時、FAULTピン（G22）はローレベルになります。G33からは現在の電源入力使用電圧の1/10が得られます。

回路図

動画

説明：ミドルボタンでモーターを正逆方法に制御、長押しで停止。

資料

製造元希望小売価格：5.95 ドル（税抜）
製造元の販売ページ： https://m5stack.com/products/...

商品コード: M5STACK-A092
