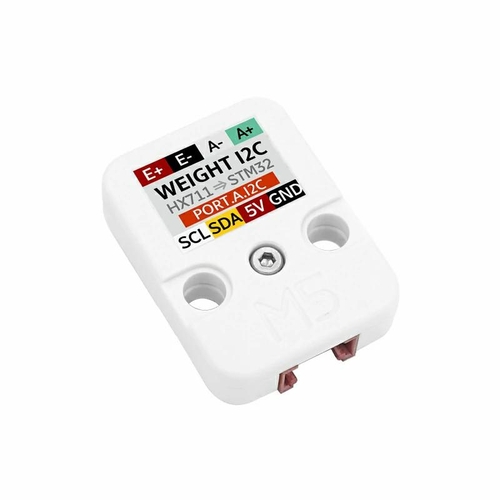

M5Stack用重さI2Cユニット (HX711)【スイッチサイエンス取寄品】
M5STACK-U180

web販売価格 : ¥759(税込)   注文受付単位:1
在庫 : 通常5営業日以内出荷
送料区分 : 宅配便(ヤマト運輸)
メーカー : その他メーカ/ブランド
商品コード : O58S2U
品名/型番 : M5Stack用重さI2Cユニット (HX711)【スイッチサイエンス取寄品】 / M5STACK-U180
登録日 : 2024.5.8
数量 :

概要

STM32 + HX711 を採用したはかり用トランスデューサユニットです。24 bit精度で重量を測定可能、I2C通信により同一バス上に複数デバイスを並列で接続できます。

詳細

特徴

  • STM32F030F4P6 + HX711
  • 24 bitの測定精度
  • I2Cシリアル通信
  • プログラムプラットフォーム:
    • Arduino
    • UIFlowなど
内容物

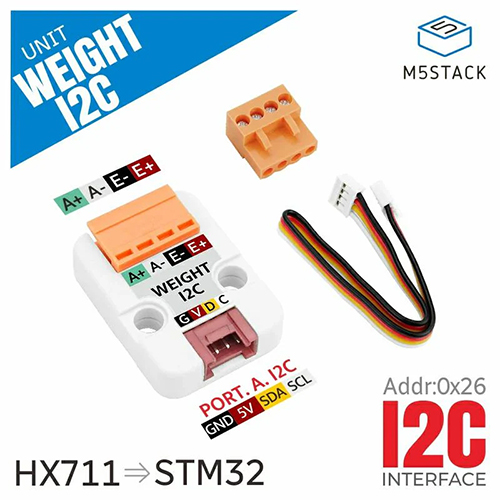

  • 1 x 重量I2Cユニット
  • 1 x HY2.0-4P ケーブル(20 cm)
  • 1 x VH3.96-4P
仕様

分解能24 bit
通信モード I2C(0x26)
動作温度0〜40°C
製品サイズ32 x 24 x 11.3 mm
パッケージサイズ136 x 92 x 13.7 mm
製品重量5.2 g
パッケージ重量12.9 g
回路図


結線図


プロトコル


注意:
はかりとして使用するには、ひずみゲージが別途必要になります。ゲージが含まれた製品もご検討ください。

製品名通信プロトコルチップ測定範囲
U108 M5Stack用計量ユニット 20kgレンジI2CSTM32+HX7110〜20 kg
U121 M5Stack用はかりキットADCHX7110〜200 kg
U177 M5Stack用計量ユニット 5kgレンジI2CSTM32+HX7110〜5 kg
U030 M5Stack用重さユニットADCHX711ひずみゲージによる
U180 M5Stack用重さI2Cユニット(本製品)I2CSTM32+HX711ひずみゲージによる
資料


製造元希望小売価格 : 4.50ドル(税抜)
製造元の販売ページ : https://shop.m5stack.com/products/...
