Pololu U3V16F3搭載 12V出力ステップアップレギュレータ
POLOLU-4945

web販売価格 : ¥893(税込)   注文受付単位:1
在庫 : 10 (現在庫数)
送料区分 : 宅配便(ヤマト運輸)
メーカー : その他メーカ/ブランド
商品コード : O6S31A
品名/型番 : Pololu U3V16F3搭載 12V出力ステップアップレギュレータ / POLOLU-4945
登録日 : 2024.6.28
この商品の関連ハッシュタグ
#DC-DCコンバータモジュール #レギュレータ #Pololu
数量 :

概要

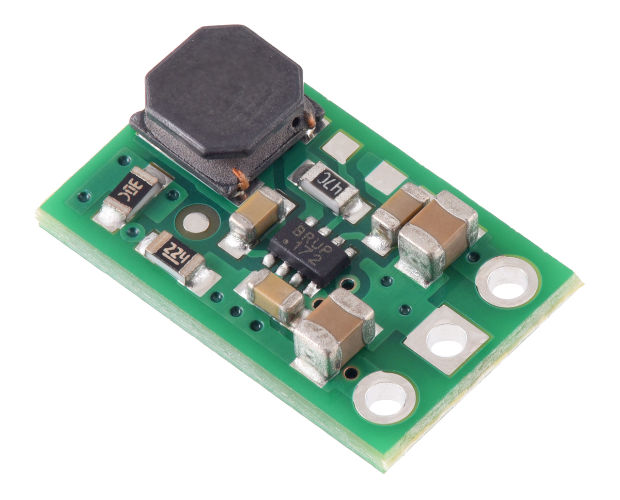

Pololu社製のコンパクトなステップアップ電圧レギュレータです。出力電圧は12 Vです。過電圧保護、サーマルシャットダウンなど複数の保護機能を搭載しています。

入力電圧は起動時のみ2.7 Vを要しますが、その後は1.3 Vまで下げることができます。

【バリエーション】
5V(POLOLU-4941) / 6V(POLOLU-4942) / 9V(POLOLU-4944) / 12V(POLOLU-4945) / 15V(POLOLU-4946)

詳細

仕様
  • 出力電圧:12 V(精度4%)
  • 入力電圧:1.3 V ~ 16 V(最小起動電圧2.7 V)
    • 定格出力電圧<入力電圧の場合、出力電圧=入力電圧
  • 効率:85 ~ 95%(電圧 / 負荷により異なる)
  • 継続出力電流:最大約1.5 A(出力電流グラフ参照)
  • スイッチング周波数:~1.2 MHz(高負荷下)
  • 無負荷電流:1 mA未満
  • 過電流保護 / 過熱保護 / 低電圧保護
  • ソフトスタート機能

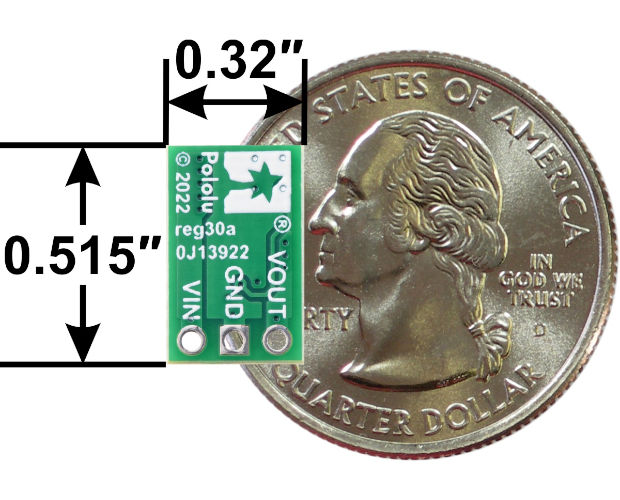

  • サイズ:13.1 × 8.1 × 3 mm

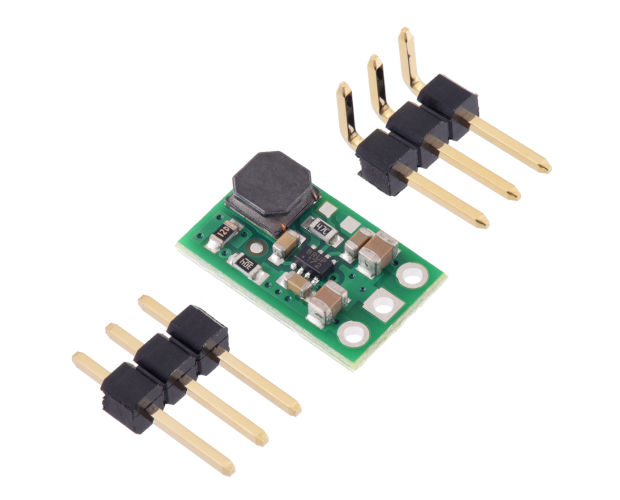

内容物
  • 1 × 本体基板
  • 1 × 3Pピンヘッダ
  • 1 × 3Pピンヘッダ(L字)

グラフ(効率)



グラフ(出力電流)



注意
この製品は、通常の使用でもやけどをするほど高温になる場合があります。取り扱う際には、この製品だけでなく周辺に配置した他の部品にも注意してください。


資料

製造元の販売ページ:http://www.pololu.com/product/4945
製造元希望小売価格:6.95ドル(税別)

商品コード: POLOLU-4945
※表示価格は税込価格です。
