M5StampS3搭載 VAメーター(電流電圧測定モジュール) 【スイッチサイエンス取寄品】
M5STACK-K136

web販売価格 : ¥5,907(税込)   注文受付単位:1
在庫 : 通常5営業日以内出荷
送料区分 : 宅配便(ヤマト運輸)
メーカー : その他メーカ/ブランド
商品コード : O8MS41
品名/型番 : M5StampS3搭載 VAメーター(電流電圧測定モジュール) 【スイッチサイエンス取寄品】 / M5STACK-K136
登録日 : 2024.8.22
数量 :

概要

正確な電圧と電流を測定できるプログラマブルな高精度電力測定モジュールです。

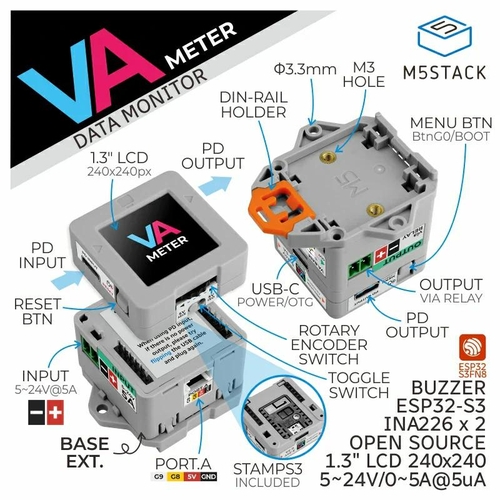

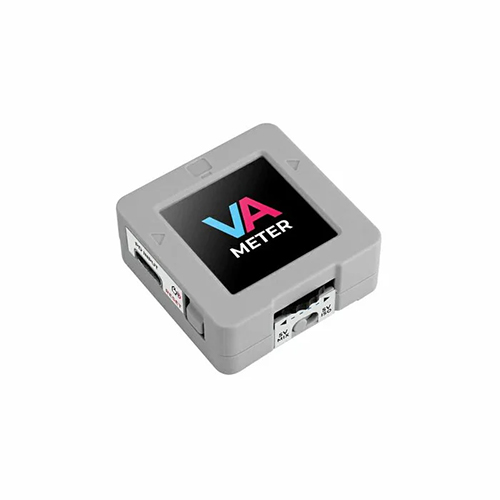

メイン制御部分にM5StampS3を採用し、Wi-Fi機能を備えています。シリアル接続された二つの電流・電圧測定回路(INA226)が搭載され、2.5 uAまたは250 uAの分解能(電流の大きさに応じて自動切り替え)を有します。測定範囲は0 〜 5 Aおよび5 〜 24 V (絶縁モードでは 1 〜 24 V)と広範囲です。

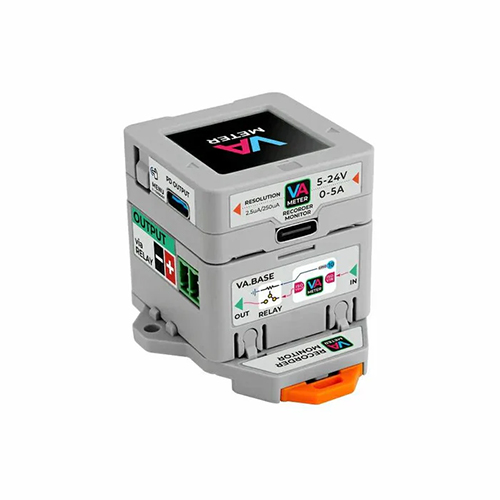

トグルスイッチにより、USB給電による絶縁測定と直接給電による非絶縁測定を選択でき、幅広い用途に用いることができます。付属の拡張ベースは、リレーのオン / オフ制御と、さらなる拡張のためのGroveポートを備えています。

さらに、本製品は無線ファームウェアアップグレード(OTAアップグレード)およびUSB MSC / OTG 機能を搭載し、PC上のメインコントロールファイルシステムに保存されているデータや設定ファイルを編集/閲覧することができます。

M5では無料のオンライン データ APIも提供され、データをEZDataプラットフォームにアップロードしてリモート アクセスが可能、IoTアプリケーション開発が簡素化できます。

詳細

特徴

  • 高精度な電流検出(2.5 uA / 250 uA切り替え)
  • 広範囲な電圧入力 (5 〜 24 V)
  • クラウド(EZData)でリアルタイムにデータ表示が可能
  • USB PD入力搭載(USB PDデコイは含まれません)
  • 複数の電源モードを搭載(USB PD入力 / StampS3 / 外部端子)
  • 電源回路と信号回路の絶縁
  • USB MSC(Mass Strage Class) / OTG(On-The-Go)機能を搭載
  • オープンソースのハードウェアとソフトウェア
  • Wi-Fi経由によるオンラインアップグレード(OTAアップグレード)が可能
仕様

リソースパラメーター
電力検出チップ2 x INA226
SoCESP32S3FN8@Xtensa 32-bit LX7 dual-core processor up to 240 MHz
Flash8 MB Flash
PSRAMなし
Wi-FiIEEE 802.11 b/g/n (2.4 GHz Wi-Fi)
液晶1.3 Inch@ 240 x 240 Pixel
液晶ドライバーST7789
PD入出力電源5 〜 24 V@0 〜 5 A
電流検出分解能2.5 uA / 250 uA
電流サンプリングエラーuAレベルの電流:0.69%
小電流(1 〜 100 mA):1.01%
大電流 (100 mA 〜 5 A):0.94%
電力消費(工場出荷時のファームウェア)STAMP S3 USB:
・DC5 V /123.5 mA
PD 入力電力:
・DC5 V / 118 mA
・DC12 V / 66.8 mA
・DC24 V / 26 mA
USB PD出力DC24 V / 3 A@68℃
DC24 V / 5 A@92℃
ユーザーインターフェースロータリーエンコーダー
リセットボタン
ブートボタン
I / Oピンソケット
INA226の通信用アドレス0x40 / 0x41
リレーDC 5 〜 24 V @5 A
動作温度0 〜 40℃
サイズ本体:36 x 36 x 14.7 mm
拡張ベース(VA.BASE):36 x 36 x 20.3 mm
取り付け用部品:51.5 x 48 x 5.5 mm
パッケージ:150 x 93 x 30 mm
重量本体:17.7 g
拡張ベース(VA.BASE):25.8 g
取り付け部品:4 g
パッケージ :68.1 g
用途

  • 産業自動化
  • 設備監視
  • スマートグリッド
  • IoTデバイス
  • スマートホームの管理
  • リモート監視とデータ収集


内容物

1 x 電圧電流測定モジュール本体
1 x 拡張ベース
2 x 3.81-2Pターミナル
4 x 取り付け部品

資料

ドキュメント


製造元希望小売価格:29.90ドル
製造元の販売ページ:https://shop.m5stack.com/...

商品コード: M5STACK-K136
