1回路 リレー基板 12V
RYM320-1W-12V
| web販売価格 : | ￥330(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 店舗取扱品（納期最短2〜3日）在庫数の確認は「問合せフォーム」からお願いします |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | 中国製 |
| 商品コード : | P6K122 |
| 品名／型番 : | 1回路 リレー基板 12V / RYM320-1W-12V |
| 登録日 : | 2025.6.20 |
概要

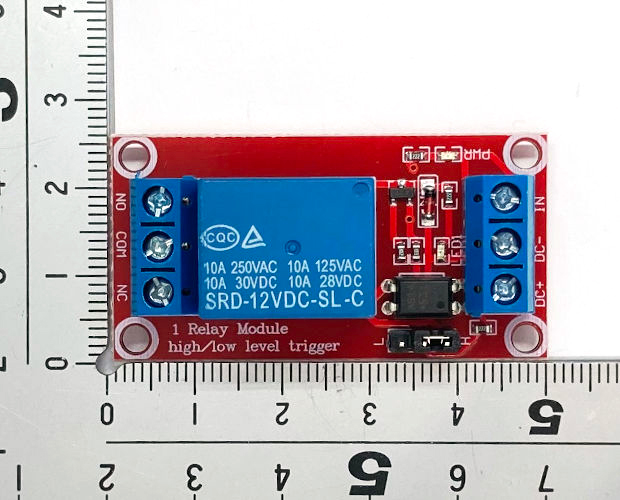

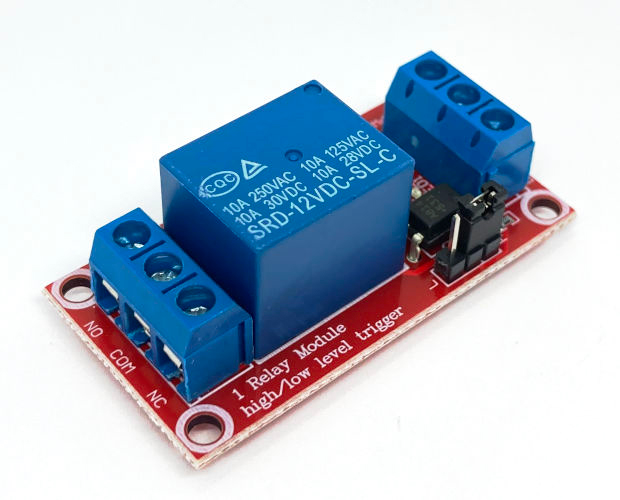

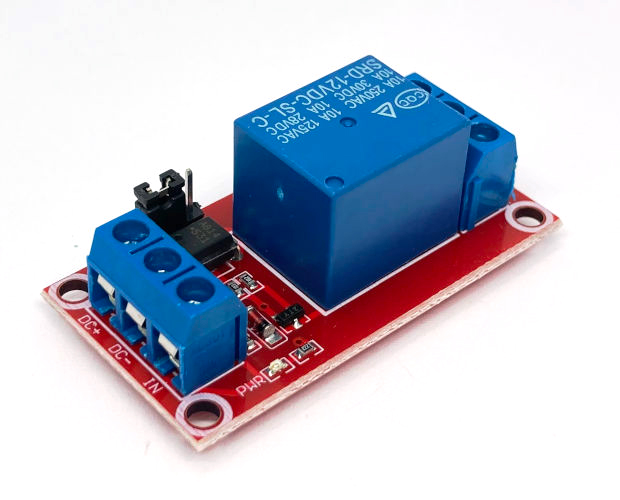

1回路・定格10Aのパワーリレーを搭載したリレーモジュール基板です。
リレー駆動回路が基板上に構築されており、電源と信号を入力するだけで使用できます。
HIGH/LOWレベルトリガー選択端子付き。
【バリエーション】
5V(RYM320-1W-5V) / 12V(RYM320-1W-12V)
リレー駆動回路が基板上に構築されており、電源と信号を入力するだけで使用できます。
HIGH/LOWレベルトリガー選択端子付き。
【バリエーション】
5V(RYM320-1W-5V) / 12V(RYM320-1W-12V)
詳細

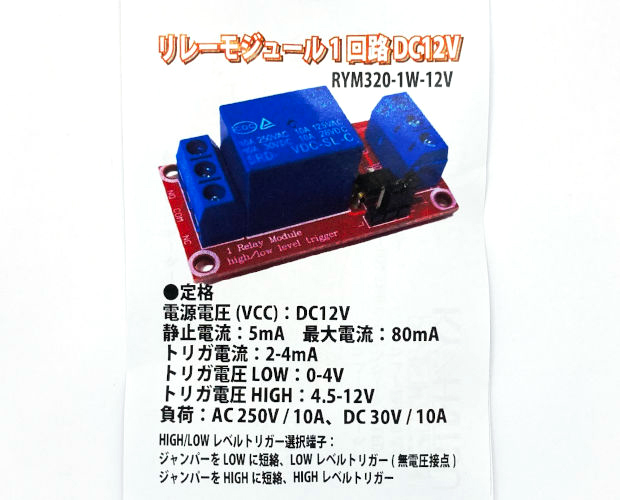

●電源電圧(VCC)：DC12V
●動作電流：100mA以上
●リレー回路構成：1c接点(NO/NC)
●リレー定格負荷：AC250V 10A、DC30V 10A
●インジケーターLED付き
【使用方法】
電源端子VCC〜GND間へ、DC12V電源を供給します。
基板上の「リレー動作用タクトスイッチ」を押す、または「外部ボタン/LOWレベルトリガー」端子間を短絡させる度にリレーのオン・オフが切り替わります。
【注意事項】
※ラッチングリレー(部品単体)とは挙動が異なります。
・基板非通電時はリレーがオフになります。
・リレーがオンの状態で基板の電源を切っても、次回通電時のリレーはオンになりません。
●動作電流：100mA以上
●リレー回路構成：1c接点(NO/NC)
●リレー定格負荷：AC250V 10A、DC30V 10A
●インジケーターLED付き
【使用方法】
電源端子VCC〜GND間へ、DC12V電源を供給します。
基板上の「リレー動作用タクトスイッチ」を押す、または「外部ボタン/LOWレベルトリガー」端子間を短絡させる度にリレーのオン・オフが切り替わります。
【注意事項】
※ラッチングリレー(部品単体)とは挙動が異なります。
・基板非通電時はリレーがオフになります。
・リレーがオンの状態で基板の電源を切っても、次回通電時のリレーはオンになりません。
