ラッチリレー基板 5V
RYM320-L-5V
| web販売価格 : | ￥550(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 店舗取扱品（納期最短2〜3日）在庫数の確認は「問合せフォーム」からお願いします |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | 中国製 |
| 商品コード : | P6K123 |
| 品名／型番 : | ラッチリレー基板 5V / RYM320-L-5V |
| 登録日 : | 2025.6.20 |
概要

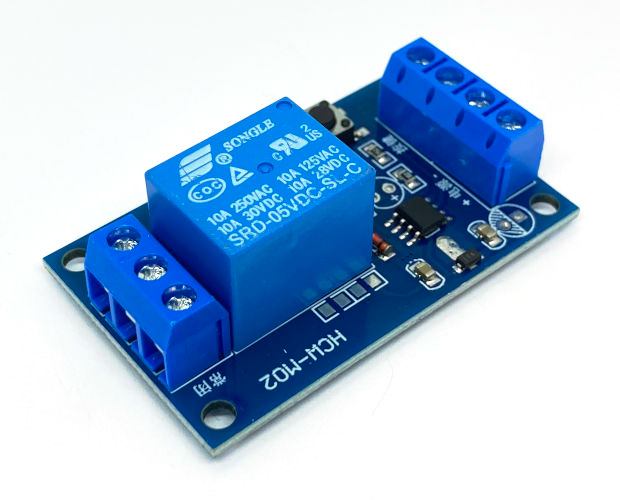

1回路・定格10Aのパワーリレーを搭載したリレーモジュール基板です。
搭載リレーは汎用品ですが、ラッチリレーとして動作させるための駆動回路が基板上に構築されており、基板上ボタンまたは外部端子に接続したボタンを押す度にリレーのオン・オフ状態が切り替わります。
【バリエーション】
5V(RYM320-L-5V) / 12V(RYM320-L-12V)
搭載リレーは汎用品ですが、ラッチリレーとして動作させるための駆動回路が基板上に構築されており、基板上ボタンまたは外部端子に接続したボタンを押す度にリレーのオン・オフ状態が切り替わります。
【バリエーション】
5V(RYM320-L-5V) / 12V(RYM320-L-12V)
詳細
●電源電圧(VCC)：DC5V
●動作電流：100mA以上
●リレー回路構成：1c接点(NO/NC)
●リレー定格負荷：AC250V 10A、DC30V 10A
●インジケーターLED付き
●HIGH/LOWレベルトリガー選択端子
・ジャンパーをLに短絡：LOWレベルトリガー(無電圧接点：[IN]-[DC-]を短絡するとリレーON)
・ジャンパーをHに短絡：HIGHレベルトリガー
【使用方法】
電源端子VCC〜GND間へ、DC5V電源を供給します。
基板上の「リレー動作用タクトスイッチ」を押す、または「外部ボタン/LOWレベルトリガー」端子間を短絡させる度にリレーのオン・オフが切り替わります。
【注意事項】
※ラッチングリレー(部品単体)とは挙動が異なります。
・基板非通電時はリレーがオフになります。
・リレーがオンの状態で基板の電源を切っても、次回通電時のリレーはオンになりません。
●動作電流：100mA以上
●リレー回路構成：1c接点(NO/NC)
●リレー定格負荷：AC250V 10A、DC30V 10A
●インジケーターLED付き
●HIGH/LOWレベルトリガー選択端子
・ジャンパーをLに短絡：LOWレベルトリガー(無電圧接点：[IN]-[DC-]を短絡するとリレーON)
・ジャンパーをHに短絡：HIGHレベルトリガー
【使用方法】
電源端子VCC〜GND間へ、DC5V電源を供給します。
基板上の「リレー動作用タクトスイッチ」を押す、または「外部ボタン/LOWレベルトリガー」端子間を短絡させる度にリレーのオン・オフが切り替わります。
【注意事項】
※ラッチングリレー(部品単体)とは挙動が異なります。
・基板非通電時はリレーがオフになります。
・リレーがオンの状態で基板の電源を切っても、次回通電時のリレーはオンになりません。
