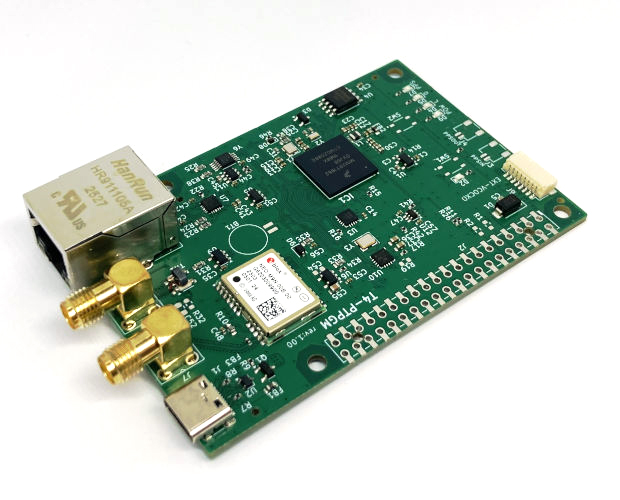

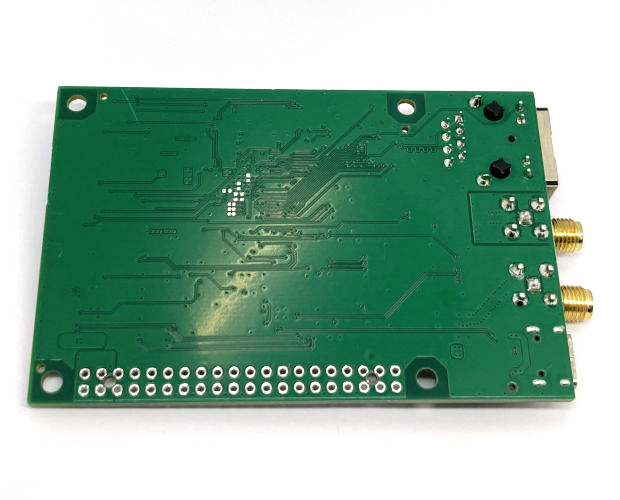

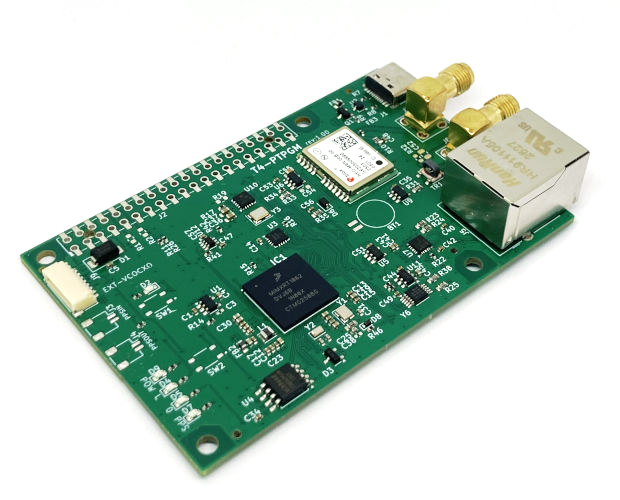

ZHT Elec 簡易PTP GM(Grand Master)発生基板
T4-PTPGM
| web販売価格 : | ￥28,600(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 4 （現在庫数） |
| 送料区分 : | 送料サービス |
| メーカー : | その他メーカ/ブランド |
| 商品コード : | Q1U313 |
| 品名／型番 : | ZHT Elec 簡易PTP GM(Grand Master)発生基板 / T4-PTPGM |
| 登録日 : | 2026.1.30 |
| 製品情報 : | 詳細資料/PDF |
この商品の関連ハッシュタグ
#その他組込・評価ボード -周辺・関連パーツ
概要
本基板はネットワーク上に高精度な時間情報(PTP)を送出するものです。
時間情報はGNSSから取得します。また、GNSSの正確な1秒信号に同期した10MHz(変更可能)を供給する事ができます。
時間情報はGNSSから取得します。また、GNSSの正確な1秒信号に同期した10MHz(変更可能)を供給する事ができます。
詳細
●PTP GM(Grand Master)機能
●時刻はGNSSの時間情報に同期
●GNSS PVTデータはマルチキャストでネットワークに転送 (default: 239.0.0.1:23901)
●PTP hardware engine搭載
●T4-IMU(hw engine)との時刻同期でジッタは約1us程度、300ns.typ(HUB1台、ネットワーク使用10%程度)
●Teensy 4.1互換 CPU回路
●インターフェイス: 100Base-T、SMA (GNSS ANT、10MHz信号発生 50Ω 1.6Vp-p)
●電源供給: USB Type-C ポートからの5V給電(RaspberryPi5 のGPIOピンから5V供給可能)
●電源電圧: 5V 300mA

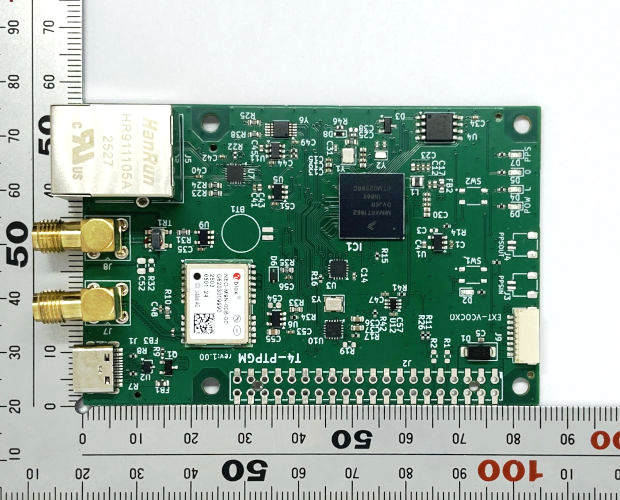

●基板サイズ: 85 x 56 mm、RaspberryPi基板サイズ
●時刻はGNSSの時間情報に同期
●GNSS PVTデータはマルチキャストでネットワークに転送 (default: 239.0.0.1:23901)
●PTP hardware engine搭載
●T4-IMU(hw engine)との時刻同期でジッタは約1us程度、300ns.typ(HUB1台、ネットワーク使用10%程度)
●Teensy 4.1互換 CPU回路
●インターフェイス: 100Base-T、SMA (GNSS ANT、10MHz信号発生 50Ω 1.6Vp-p)
●電源供給: USB Type-C ポートからの5V給電(RaspberryPi5 のGPIOピンから5V供給可能)
●電源電圧: 5V 300mA
●基板サイズ: 85 x 56 mm、RaspberryPi基板サイズ
