ZHT Elec 128×64ドット ディスプレイ基板
Rpi-SSD1306
| web販売価格 : | ￥3,300(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 8 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | その他メーカ/ブランド |
| 商品コード : | Q1U314 |
| 品名／型番 : | ZHT Elec 128×64ドット ディスプレイ基板 / Rpi-SSD1306 |
| 登録日 : | 2026.1.30 |
| 製品情報 : | 詳細資料/PDF |
この商品の関連ハッシュタグ
#RaspberryPi関連 - 周辺・関連パーツ
概要

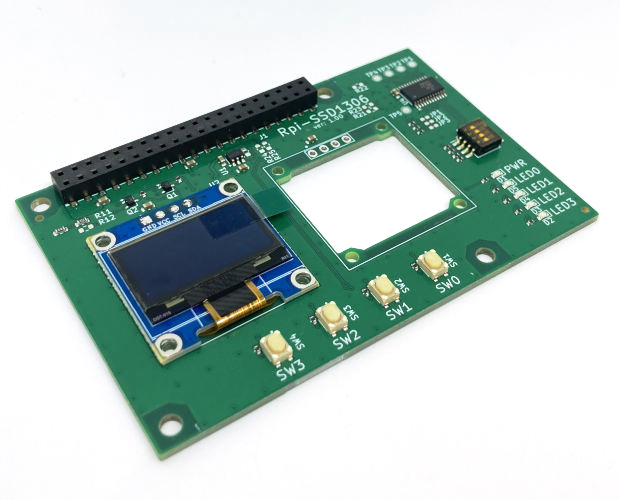

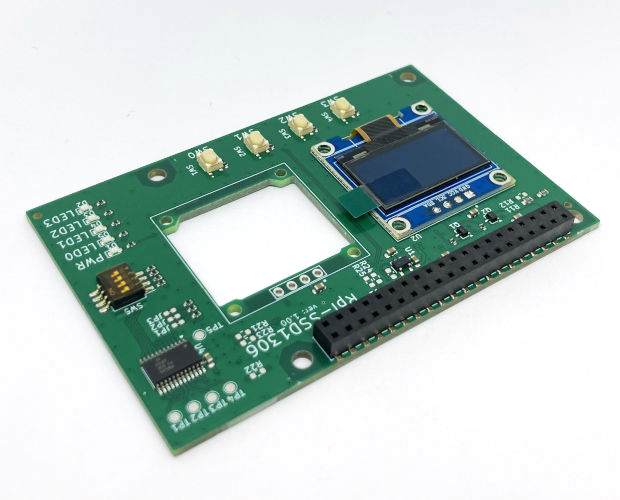

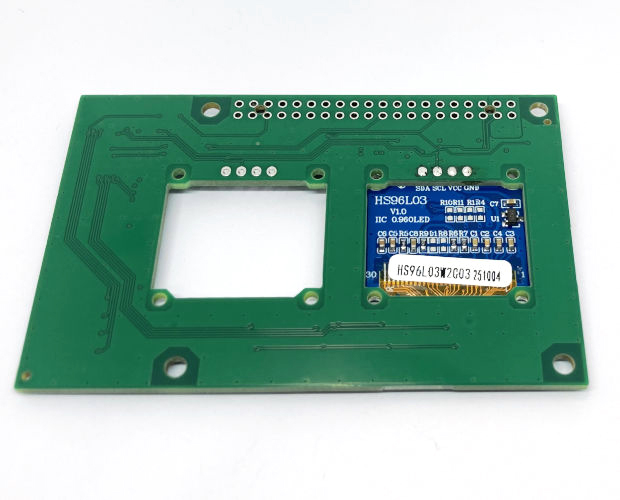

本基板はRaspberryPiに接続可能で、状態表示やスイッチによる動作設定が行える基板です。
基板上のデバイスはI2C(1)に接続されており、RaspberryPiから表示制御および入力制御を行うことができます。 LED、プッシュスイッチ、ディップスイッチはそれぞれ4個ずつ搭載されています。
本基板の電源はRaspberryPiから供給されます。そのため、RaspberryPiがシャットダウン状態でも電源が供給されている限り、表示を継続させることができます。
基板上のデバイスはI2C(1)に接続されており、RaspberryPiから表示制御および入力制御を行うことができます。 LED、プッシュスイッチ、ディップスイッチはそれぞれ4個ずつ搭載されています。
本基板の電源はRaspberryPiから供給されます。そのため、RaspberryPiがシャットダウン状態でも電源が供給されている限り、表示を継続させることができます。
詳細
●SSD1306表示器(128x64)、TCA9535 GPIOエキスパンダ搭載
●LED・プッシュスイッチ・ディップスイッチ: 各4個
●RaspberryPi I2C bus番号: 1番 (pin1,pin3)
●SSD1306 I2Cアドレス: 7'h3c
●GPIOエキスパンダ I2Cアドレス: 7'h20 (7'h20 - 7'h27 に変更可能)
●電源供給: RaspberryPiから供給
●電源電圧: 5V 100mA (最大)

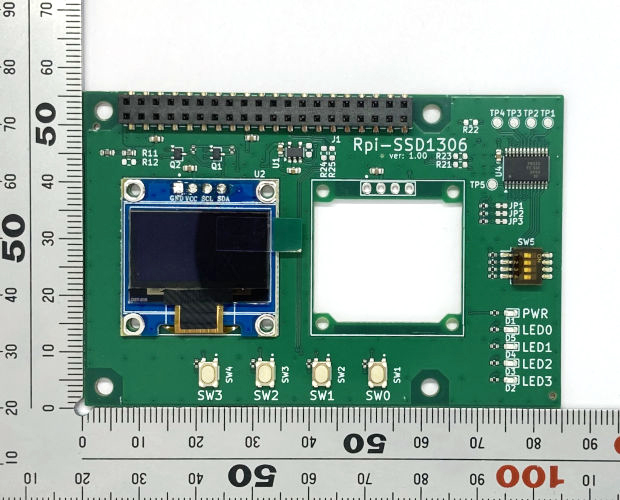

●基板サイズ: 85 x 56 mm、RaspberryPi基板サイズ
●LED・プッシュスイッチ・ディップスイッチ: 各4個
●RaspberryPi I2C bus番号: 1番 (pin1,pin3)
●SSD1306 I2Cアドレス: 7'h3c
●GPIOエキスパンダ I2Cアドレス: 7'h20 (7'h20 - 7'h27 に変更可能)
●電源供給: RaspberryPiから供給
●電源電圧: 5V 100mA (最大)
●基板サイズ: 85 x 56 mm、RaspberryPi基板サイズ
