ZHT Elec IMU基板シリーズ BOSH B330センサー基板
IMU-B330
| web販売価格 : | ￥2,420(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 11 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | その他メーカ/ブランド |
| 商品コード : | Q6C312 |
| 品名／型番 : | ZHT Elec IMU基板シリーズ BOSH B330センサー基板 / IMU-B330 |
| 登録日 : | 2026.6.12 |
| 製品情報 : | 詳細資料/PDF |
概要

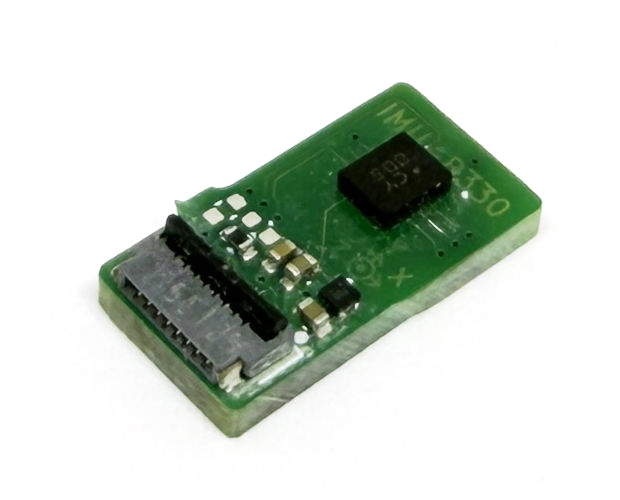

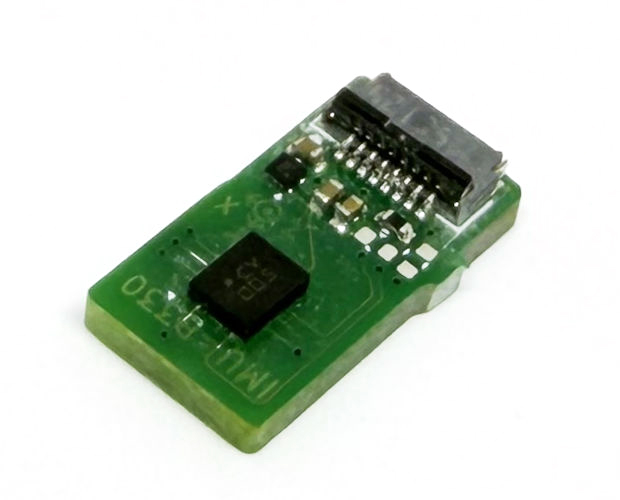

BOSCH 製 BMI330 搭載のセンサー基板です。
・出力データの軸: 基板短て方向 = 軸 X, 基板長て方向 = Y 軸, 部品実装方向 = Z 軸
・インターフェイス: SPI 4線式, 割り込み 1 本
・コネクタ: 0.5mm ピッチ, 8ピン (ヒロセ FH34SRJ-22S-0.5SH)
・対応ケーブル: 0.5mm ピッチ, 8ピン, 端子部厚み 0.3mm, 下接点, 1-n 接続 (IMU-FFC200 使用可能)
・対向基板: IMU-CN254 と接続する事で 2.54mm ピッチに変換
・電源電圧: コア電圧用 3.3V, IO電圧 1.8V -- 3.3V

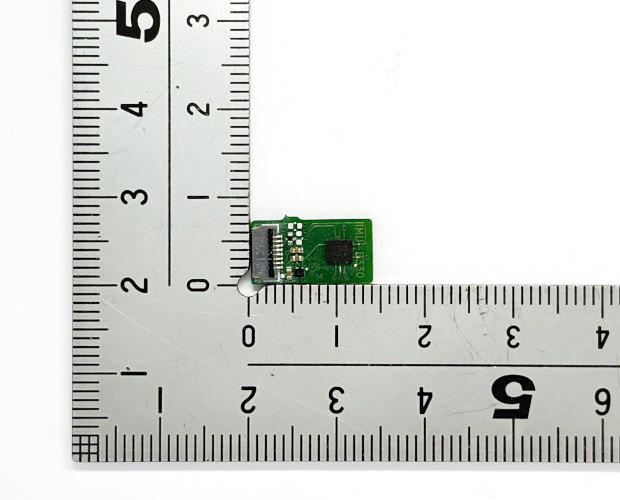

・IMU 基板サイズ: 7.5 x 14 mm
・T4-SENSECAPに接続可能
・出力データの軸: 基板短て方向 = 軸 X, 基板長て方向 = Y 軸, 部品実装方向 = Z 軸
・インターフェイス: SPI 4線式, 割り込み 1 本
・コネクタ: 0.5mm ピッチ, 8ピン (ヒロセ FH34SRJ-22S-0.5SH)
・対応ケーブル: 0.5mm ピッチ, 8ピン, 端子部厚み 0.3mm, 下接点, 1-n 接続 (IMU-FFC200 使用可能)
・対向基板: IMU-CN254 と接続する事で 2.54mm ピッチに変換
・電源電圧: コア電圧用 3.3V, IO電圧 1.8V -- 3.3V
・IMU 基板サイズ: 7.5 x 14 mm
・T4-SENSECAPに接続可能
詳細
・搭載デバイス：BOSCH BMI330
・基板サイズ：7.5×14 mm
・適合ケーブル： 0.5mm ピッチ 8ピン フレキシブルケーブル
※詳しくはBOSCH「BMI330」の仕様をご確認ください。
・基板サイズ：7.5×14 mm
・適合ケーブル： 0.5mm ピッチ 8ピン フレキシブルケーブル
※詳しくはBOSCH「BMI330」の仕様をご確認ください。
