ATOMIC PWMベース (EG27324)
M5STACK-A114
| web販売価格 : | ￥1,122(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 5 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | M5STACK(エムファイブスタック) |
| 商品コード : | Q6HV43 |
| 品名／型番 : | ATOMIC PWMベース (EG27324) / M5STACK-A114 |
| 登録日 : | 2026.6.30 |
概要

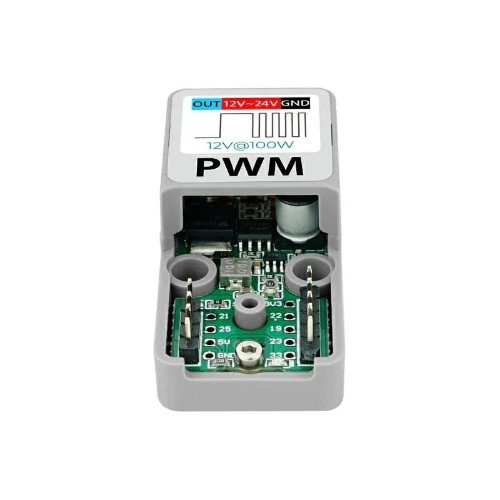

本製品はFDD8447L搭載 ATOM PWMキットから PWMモジュールのみを取り出した製品です。ATOM本体は含まれません。
ATOMシリーズメインコントローラ互換の単一チャンネルPWM制御DCドライバです。12〜24 VのDC電源入力に対応します。出力信号のデューティサイクルは、内蔵のMOSFETスイッチにより制御されます。最大負荷容量は12 V@100 Wで、内蔵のDCDC降圧回路より、入力電源で負荷を駆動しながら、デバイス全体に電力を供給することができます。
ATOMシリーズ内蔵のWi-Fi機能により、リモート・コントロールが実現可能です。ハイパワーDCモーターのPWM速度制御や産業用ヒーティングワイヤ制御などの用途に適しています。
ATOM LITE、ATOM Matrix、ATOMS3 LITE、ATOMS3にマウントすることができます。
ATOMシリーズメインコントローラ互換の単一チャンネルPWM制御DCドライバです。12〜24 VのDC電源入力に対応します。出力信号のデューティサイクルは、内蔵のMOSFETスイッチにより制御されます。最大負荷容量は12 V@100 Wで、内蔵のDCDC降圧回路より、入力電源で負荷を駆動しながら、デバイス全体に電力を供給することができます。
ATOMシリーズ内蔵のWi-Fi機能により、リモート・コントロールが実現可能です。ハイパワーDCモーターのPWM速度制御や産業用ヒーティングワイヤ制御などの用途に適しています。
ATOM LITE、ATOM Matrix、ATOMS3 LITE、ATOMS3にマウントすることができます。
詳細

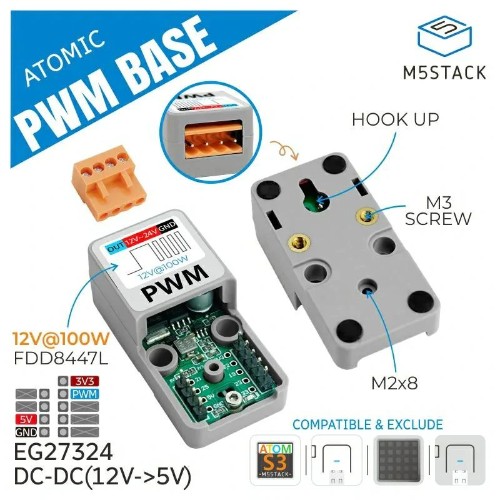

特徴
- 単一チャンネル低レイテンシPWM信号出力
- ハイパワーMOSFET、出力容量 12 V@100 W
- 1 x GROVE拡張インターフェース
- DC-DC（12 V to 5 V）変換回路内蔵
- 取り付け、操作が簡単
- 開発プラットフォーム：Arduino/UIFlow
- ドライバチップ：EG27324
- MOS FET：FDD8447L
- 最大出力電圧：100 W
- 入力電圧範囲：DC 12〜24 V
- 駆動チャンネル数：1
- 電源インジケータ：赤
- 製品サイズ：24 x 48 x 18 mm
- 製品重量：9.9 g

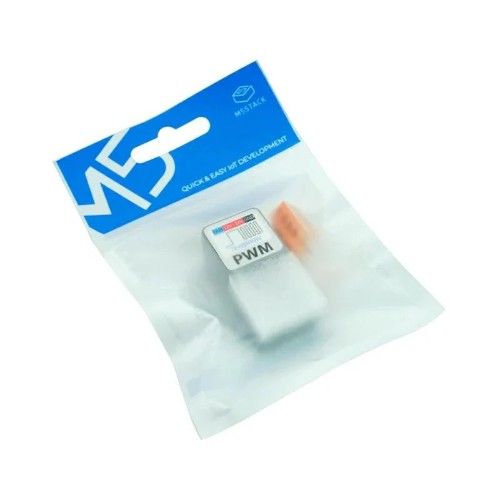

- 1 x Atomic PWM Base
- 1 x 3.96-4P ターミナル
