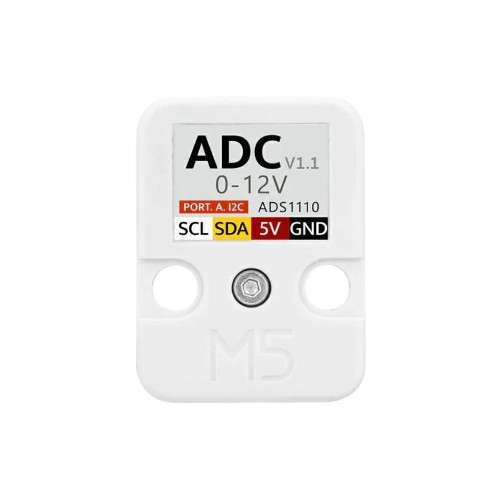

M5Stack用ADCユニット v1.1
M5STACK-U013-V11
| web販売価格 : | ￥1,122(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 5 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | M5STACK(エムファイブスタック) |
| 商品コード : | Q6HV45 |
| 品名／型番 : | M5Stack用ADCユニット v1.1 / M5STACK-U013-V11 |
| 登録日 : | 2026.6.30 |
概要
M5Stack用ADCユニット [U013]の後継品です。
M5Stack用の16 bit ADコンバーターユニットで、自己校正機能を備えた ADS1110を搭載、従来品と比べサンプリングレート等が改善されました。M5Stack本体内蔵のADコンバーターより低速ですが高分解能です。GROVE互換インターフェースでM5Stackなどと接続し、I2Cで通信します。I2Cアドレスは従来通り0x48です。
M5Stack用の16 bit ADコンバーターユニットで、自己校正機能を備えた ADS1110を搭載、従来品と比べサンプリングレート等が改善されました。M5Stack本体内蔵のADコンバーターより低速ですが高分解能です。GROVE互換インターフェースでM5Stackなどと接続し、I2Cで通信します。I2Cアドレスは従来通り0x48です。
詳細
特徴
- ADコンバーターにADS1110を搭載（従来品M5Stack用ADCユニット [U013]はADS1100搭載）
- 最大分解能：16 bit
- サンプリングレートを変更可能：15〜240サンプル/秒
- 1、2、4、8倍のプログラマブルゲインアンプ（PGA）を内蔵
- 高精度基準電圧源を内蔵：2.048 V ±0.05 %
- 測定電圧範囲は従来通り：0 〜 12 V
- レゴ互換の取り付け穴を二つ搭載
- 入力端子：HT3.96端子（2ピン）
- ADコンバータ：ADS1110
- PGA増幅率：1、2、4、8倍
- AD変換分解能：最大16 bit
- 基準電圧：2.048 V ± 0.05%
- ローノイズ：10 μVP-P
- 温度ドリフト：5 ppm／℃
- 積分非直線性誤差（INL）：フルスケールレンジの0.01%（最大）
- インターフェース：GROVE互換インターフェース（I2C）
- I2Cアドレス：0x48
- 外形寸法：32 x 24 x 10.2 mm

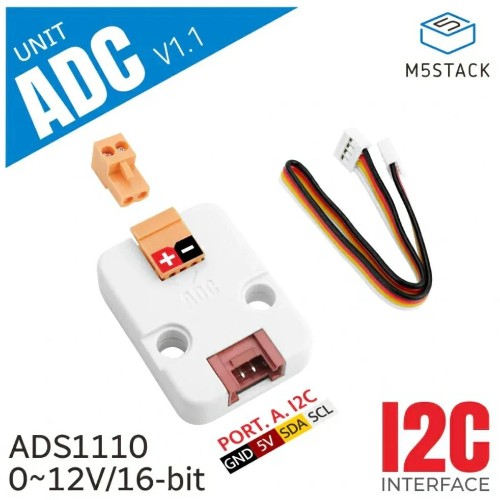

- 1 x M5Stack用ADCユニット v1.1 本体
- 1 x HT3.96端子(2ピン)
- 1 x GROVE互換ケーブル（20 cm）
