M5StampS3A (2.54mmピッチピンヘッダ実装済)
M5STACK-S007-PIN254-V033
| web販売価格 : | ￥1,848(税込) 注文受付単位：1 |
|---|---|
| 在庫 : | 5 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | M5STACK(エムファイブスタック) |
| 商品コード : | Q6HV4L |
| 品名／型番 : | M5StampS3A (2.54mmピッチピンヘッダ実装済) / M5STACK-S007-PIN254-V033 |
| 登録日 : | 2026.6.30 |
概要

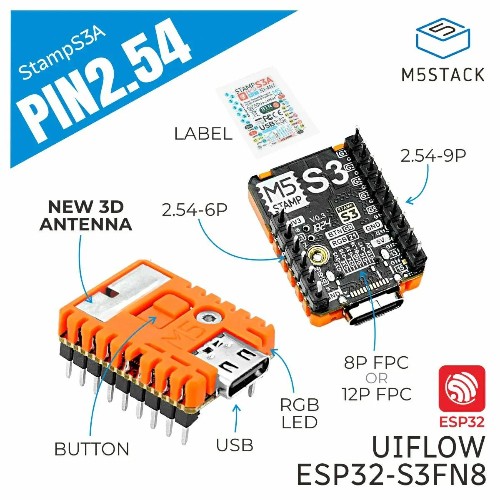

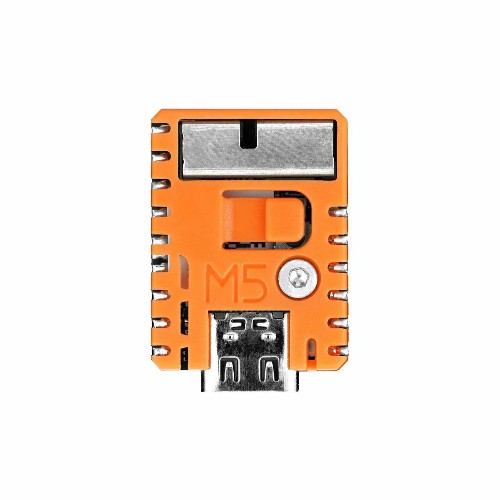

M5Stamp S3Aの2.54 mmピッチピン実装版です。表面の色はオレンジです。
Espressif社のESP32-S3FN8が搭載された切手（Stamp）サイズの高集積組み込みモジュールです。8 MBフラッシュ、プログラマブルRGBLED、ボタン入力を内蔵。最適化された3Dアンテナ設計により無線性能が向上しています。23 本のGPIOと、2.54 mmピッチのSMTピンがハンダ付けされ、高密度プリント基板用に、小型フットプリントを提供します。
Espressif社のESP32-S3FN8が搭載された切手（Stamp）サイズの高集積組み込みモジュールです。8 MBフラッシュ、プログラマブルRGBLED、ボタン入力を内蔵。最適化された3Dアンテナ設計により無線性能が向上しています。23 本のGPIOと、2.54 mmピッチのSMTピンがハンダ付けされ、高密度プリント基板用に、小型フットプリントを提供します。
詳細
特徴
ピンマップ
寸法図
製品比較
資料
- 240 MHz Xtensa LX7 デュアルコア ESP32-S3FN8（2.4 GHz Wi-Fi）搭載
- 2.54 mmピッチSMTインターフェース
- 23本のGPIOを引き出し
- 8 MBフラッシュメモリ
- 豊富なIOピン（SMT、DIP、fly-wire）
- プログラマブルRGB LEDとボタン
- 最適化された3Dアンテナ
- 開発プラットフォーム：
- UiFlow2
- Arduino IDE
- ESP-IDF
- PlatformIO
- SoC：ESP32-S3FN8
- DC-DCコンバータ：MUN3CAD01-SC
- Flash：8 MB
- 電源電圧：5 V
- インターフェース：
- 1 x プログラマブル物理ボタン
- 1 x プログラマブルRGB LED（WS2812B-2020）
- 無線アンテナタイプ：2.4 GHz 3Dアンテナ
- インターフェース：
- タッチセンサ
- SD/SDIO/MMCホストコントローラ
- SPI
- SDIO/SPIスレーブコントローラ
- EMAC
- モータPWM
- LED PWM
- UART
- I2C
- I2S
- GPIO
- パルスカウンタ
- 23 x IOピン
- G0/G1/G2/G3/G4/G5/G6/G7/G8/G9/G10/G11/G12/G13/G14/G15/G39/G40/G41/G42/G43/G44/G46
- I/Oピッチ： 2.54 mm
- LCD FPCピッチ：0.5 mm（12または8ピン）
- 動作温度：0〜40℃
- 寸法：26 x 18.0 x 4.7 mm
- 重量：3.1 g
- G0とG46 はブートモード設定用ストラッピングピンです。G0 はプルアップ、G46 は内部でプルダウンされています。
- 起動前にG46をHighにしない でください。チップが起動できない場合があります。詳細はESP32-S3データシートをご覧ください。

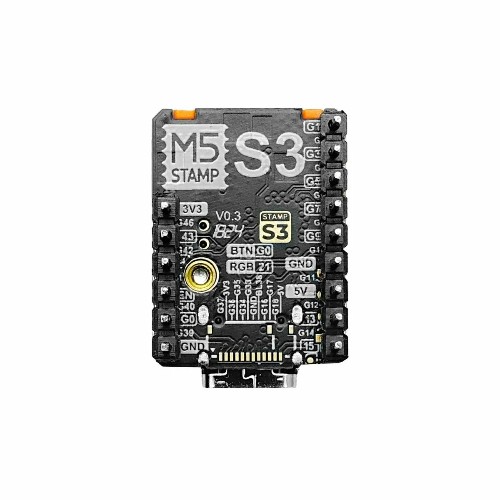

- TFTディスプレイ用のSPIインターフェースはモジュール背面に予約されています。8ピンまたは12ピンFPC コネクタが使用できます。
- 1 x Stamp-S3A PIN2.54
- 1 x ピンステッカー
ピンマップ
寸法図
製品比較
| 製品 | Stamp-S3A PIN2.54 | Stamp-S3 PIN2.54 |
|---|---|---|
| RGB LED 制御 | LCD バックライトと共有 | 電源投入と同時 |
| アンテナ | 受信感度改善 | 従来的設計 |
| bootボタン | 触感を改善 4.0 × 3.0 × 2.0 mm | 2.6 × 1.6 × 0.55 mm |
| 消費電力 | 低消費電力 | 標準的消費電力 |
- ドキュメント
- データーシート
- ソフトウェア
