力率改善臨界モード方式 200 W 400 V 出力 Power Factor Correction (BD7695FJ) [代引不可](BD7695FJ-EVK-001) ◆ROHM 取寄品◆
BD7695FJ-EVK-001

取寄せ品！通常納期：3～5営業日(ROHMから弊社に到着後出荷)

web販売価格 :	￥39,949(税込) 注文受付単位：1
在庫 :	3 （現在庫数）
送料区分 :	送料サービス
メーカー :	ローム(ROHM)
商品コード :	Q7TB1Q
品名／型番 :	力率改善臨界モード方式 200 W 400 V 出力 Power Factor Correction (BD7695FJ) [代引不可](BD7695FJ-EVK-001) ◆ROHM 取寄品◆ / BD7695FJ-EVK-001
登録日 :	2026.9.25

この商品の関連ハッシュタグ

#ローム(ROHM) #ROHM

概要

※表示されている在庫数はROHM社の「1～2営業日前の在庫数」であり、弊社の実在庫数ではございません。

代引不可

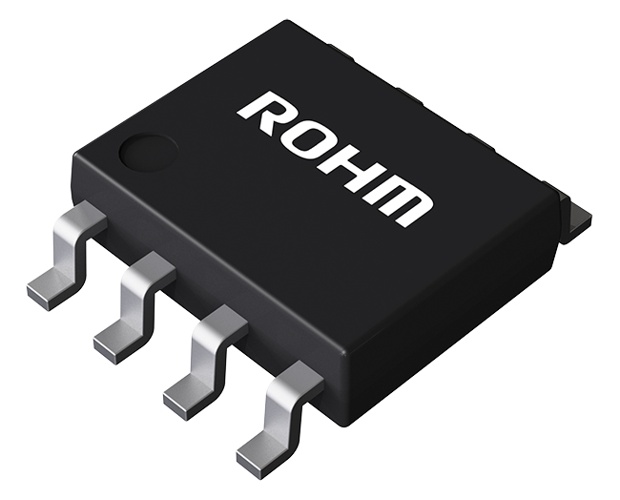

力率改善コンバータ(Power Factor Correction: PFC)であるBD7695FJは力率改善が必要な製品すべてに最適なシステムを供給します。PFC部は臨界モード(BCM)を採用し、ゼロ電流検出(ZCD)によりスイッチング損失低減とノイズ低減が可能です。全高調波歪(THD)を低くする回路を内蔵しているためIEC61000-3-2 Class-Cに対応できます。

※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
　メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。

詳細

【特長】
臨界モードPFC
低THD回路内蔵
低消費電力
VCC端子のUVLO機能
ZCD補助巻線検知
VS端子によるStatic OVP機能
エラーアンプ入力ショート保護
安定したMOSFETゲートドライブ
ソフトスタート

【特性】
・Controller Type：PFC
・Channel：1
・Zero Detect：Auxiliary Winding
・W/W Input IEC61000-3-2 Class-C Support：Yes (LowTHD)
・Vin1 (Typ.)[V]：2.5
・Reference Voltage Accuracy (%)：1.5
・Brown Out：No
・VCC Discharge：Yes
・OVP System：1 way
・FET：-
・VS Pin Over Voltage Protection (L/A)：Auto Restart
・Vin1(Max.)[V]：38
・VS Short Protection (L/A)：Auto Restart
・BR PIN：Yes
・Light Load mode：Yes
・EN：No
・Thermal Shut-down：Yes
・Under Voltage Lock Out：Yes
・Operating Temperature (Min.)[°C]：-40
・Operating Temperature (Max.)[°C]：105
・Package Size [mm]：4.9x6.0 (t=1.65)

・包装形態：テーピング
・包装数量：2500
