EMARMOUR, Nano Cap, 高速グランドセンス 高EMI耐量 CMOSオペアンプ(BD77502FVM-TR) ◆ROHM 取寄品◆
BD77502FVM
| web販売価格 : | ￥107(税込) 注文受付単位：10 |
|---|---|
| 数量割引価格 : |
▼数量割引価格▼ ￥107 / 50個〜 ￥100 / 100個〜 ￥95 / 500個〜 ￥89 / 1000個〜 ￥78 / 3000個〜 ￥71 / 6000個〜 ￥62 / 15000個〜 ￥59 / 30000個〜 |
| 在庫 : | 3300 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | ローム(ROHM) |
| 商品コード : | Q7TB1S |
| 品名／型番 : | EMARMOUR, Nano Cap, 高速グランドセンス 高EMI耐量 CMOSオペアンプ(BD77502FVM-TR) ◆ROHM 取寄品◆ / BD77502FVM |
| 登録日 : | 2026.9.25 |
概要
※表示されている在庫数はROHM社の「1〜2営業日前の在庫数」であり、弊社の実在庫数ではございません。
BD77502FVMはグランドセンスの2回路入りCMOSオペアンプです。動作電圧範囲が7V〜15V と広く、高スルーレート、低入力バイアス電流などを特長としており、特にセンサアンプなどの様々な用途に使用可能です。また、EMI耐量のアドバンテージを持ち、現状品からの置き換えやEMI設計も容易です。さらに、数nFオーダーの出力容量がついても発振しない回路形式となっており、出力容量による発振を気にせずセット設計が行えます。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
BD77502FVMはグランドセンスの2回路入りCMOSオペアンプです。動作電圧範囲が7V〜15V と広く、高スルーレート、低入力バイアス電流などを特長としており、特にセンサアンプなどの様々な用途に使用可能です。また、EMI耐量のアドバンテージを持ち、現状品からの置き換えやEMI設計も容易です。さらに、数nFオーダーの出力容量がついても発振しない回路形式となっており、出力容量による発振を気にせずセット設計が行えます。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
詳細
【特長】
EMARMOUR™シリーズ
Nano Cap™搭載 OPAMP
単一電源動作可能
入力、出力ともに、ほぼGNDレベルより動作可能
高スルーレート
動作電源電圧範囲が広い
直流電圧利得が大きい
【特性】
・Channel：2

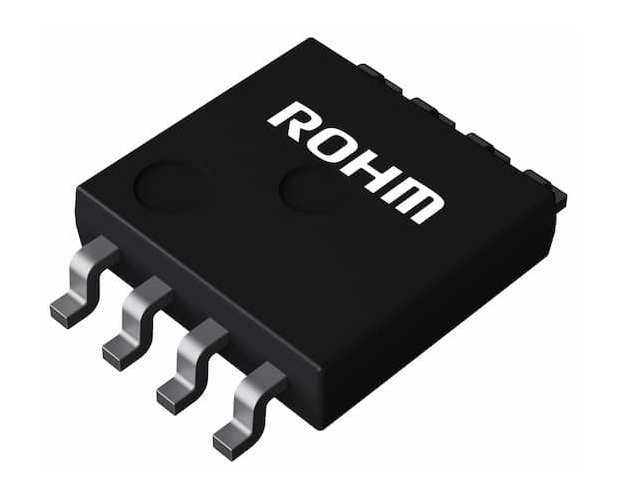

・Package：MSOP8
・Reference Code：VSSOP-8
・Package Size [mm]：4.0x2.9 (t=0.9)
・Power Supply (Min.) [V] (+5V=5, ±5V=10)：7
・Operating Temperature (Min.) [°C]：-40
・Operating Temperature (Max.) [°C]：85
・Power Supply (Max.) [V] (+5V=5, ±5V=10)：15
・Circuit Current (Typ.) [mA/ch]：1.3
・Input Voltage Range [V]：VSS to VDD-2.0
・Output Voltage Range [V]：VSS+0.07 to VDD-0.06
・Input Offset Voltage (Max.) [mV]：27
・GBW (Typ.) [MHz]：8
・Output current (Typ.) [mA]：7.5
・Slew Rate (Typ.) [V/µs]：10
・Voltage gain (Typ.) [dB]：75
・Input Bias Current (Typ.) [nA]：0.001
・CMRR (Typ.) [dB]：70
・PSRR (Typ.) [dB]：70
・包装形態：テーピング
・包装数量：3000
EMARMOUR™シリーズ
Nano Cap™搭載 OPAMP
単一電源動作可能
入力、出力ともに、ほぼGNDレベルより動作可能
高スルーレート
動作電源電圧範囲が広い
直流電圧利得が大きい
【特性】
・Channel：2
・Package：MSOP8
・Reference Code：VSSOP-8
・Package Size [mm]：4.0x2.9 (t=0.9)
・Power Supply (Min.) [V] (+5V=5, ±5V=10)：7
・Operating Temperature (Min.) [°C]：-40
・Operating Temperature (Max.) [°C]：85
・Power Supply (Max.) [V] (+5V=5, ±5V=10)：15
・Circuit Current (Typ.) [mA/ch]：1.3
・Input Voltage Range [V]：VSS to VDD-2.0
・Output Voltage Range [V]：VSS+0.07 to VDD-0.06
・Input Offset Voltage (Max.) [mV]：27
・GBW (Typ.) [MHz]：8
・Output current (Typ.) [mA]：7.5
・Slew Rate (Typ.) [V/µs]：10
・Voltage gain (Typ.) [dB]：75
・Input Bias Current (Typ.) [nA]：0.001
・CMRR (Typ.) [dB]：70
・PSRR (Typ.) [dB]：70
・包装形態：テーピング
・包装数量：3000
![大阪・日本橋店舗半生中継/[シリコンハウス]店内映像](/img/usr/top/Silitempo.jpg)
取寄せ品！通常納期：3〜5営業日(ROHMから弊社に到着後出荷)
