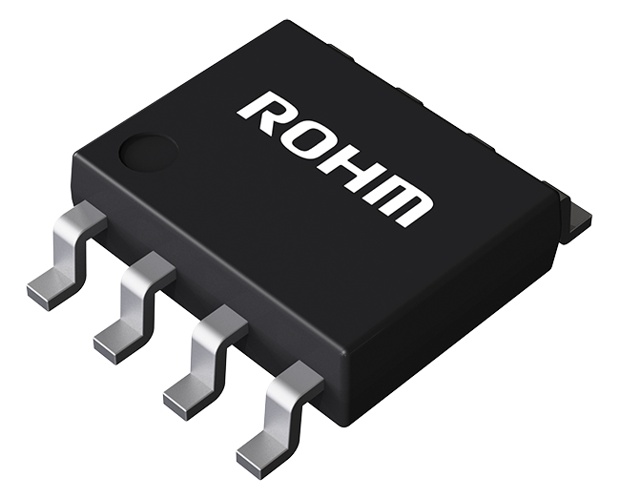

車載用IPD 2ch ローサイドスイッチ(BM2LC120FJ-CE2) ◆ROHM 取寄品◆
BM2LC120FJ-C
| web販売価格 : | ￥584(税込) 注文受付単位：10 |
|---|---|
| 数量割引価格 : |
▼数量割引価格▼ ￥528 / 50個〜 ￥460 / 100個〜 ￥405 / 500個〜 ￥364 / 1000個〜 ￥329 / 2500個〜 ￥309 / 5000個〜 ￥309 / 12500個〜 ￥309 / 25000個〜 |
| 在庫 : | 250 （現在庫数） |
| 送料区分 : | 宅配便(ヤマト運輸) |
| メーカー : | ローム(ROHM) |
| 商品コード : | Q7TBF3 |
| 品名／型番 : | 車載用IPD 2ch ローサイドスイッチ(BM2LC120FJ-CE2) ◆ROHM 取寄品◆ / BM2LC120FJ-C |
| 登録日 : | 2026.9.25 |
概要
※表示されている在庫数はROHM社の「1〜2営業日前の在庫数」であり、弊社の実在庫数ではございません。
BM2LC120FJ-Cは車載用の2chローサイドスイッチです。OCP、TSD、アクティブクランプ機能を内蔵しています。また診断機能により、OCP、TSD、負荷オープン(OLD)の診断をすることができます。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
BM2LC120FJ-Cは車載用の2chローサイドスイッチです。OCP、TSD、アクティブクランプ機能を内蔵しています。また診断機能により、OCP、TSD、負荷オープン(OLD)の診断をすることができます。
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
詳細
【特長】
AEC-Q100対応(Grade1)
過電流保護機能(OCP)内蔵
過熱保護機能(TSD)内蔵
アクティブクランプ機能内蔵
診断機能内蔵
CMOSロジックIC等から直接制御可能
オン抵抗RDS(ON) = 120 mΩ(Typ)(VIN = 5 V, IOUT = 0.8 A, Tj = 25 °C)
制御部(CMOS)とパワーMOS FETを1 チップ上に組み込んだモノリシックパワーIC
【特性】
・Type：Low side switches
・Generation：GEN1
・Qualification Grade：AEC-Q100 (Automotive Grade)
・Feature：Standard / Error Flag
・Overcurrent Protection：Limitation
・Thermal Shut Down：Self-restart
・Channel Number [ch]：2
・ON Resistance(Typ.)[mΩ]：120
・ON Resistance(Max.)[mΩ]：300
・DC Output Current @Ta=85℃ [A]：1.1
・Supply Voltage(Min.)[V]：3
・Supply Voltage(Max.)[V]：5.5
・Drain-Source Voltage (Max.)[V]：42
・Single Pulse Energy 25°C [mJ]：140
・Over Current Limit (Min.)[A]：3
・Under voltage Detection Level(Max.)[V]：2.7
・Current consumption(Typ.)[µA]：125
・Open Load Detect [V]：1.5
・Junction Temperature Tj (Min.)[°C]：-40
・Junction Temperature Tj (Max.)[°C]：150
・Package Size [mm]：4.9x6.0 (t=1.65)
・包装形態：テーピング
・包装数量：2500
AEC-Q100対応(Grade1)
過電流保護機能(OCP)内蔵
過熱保護機能(TSD)内蔵
アクティブクランプ機能内蔵
診断機能内蔵
CMOSロジックIC等から直接制御可能
オン抵抗RDS(ON) = 120 mΩ(Typ)(VIN = 5 V, IOUT = 0.8 A, Tj = 25 °C)
制御部(CMOS)とパワーMOS FETを1 チップ上に組み込んだモノリシックパワーIC
【特性】
・Type：Low side switches
・Generation：GEN1
・Qualification Grade：AEC-Q100 (Automotive Grade)
・Feature：Standard / Error Flag
・Overcurrent Protection：Limitation
・Thermal Shut Down：Self-restart
・Channel Number [ch]：2
・ON Resistance(Typ.)[mΩ]：120
・ON Resistance(Max.)[mΩ]：300
・DC Output Current @Ta=85℃ [A]：1.1
・Supply Voltage(Min.)[V]：3
・Supply Voltage(Max.)[V]：5.5
・Drain-Source Voltage (Max.)[V]：42
・Single Pulse Energy 25°C [mJ]：140
・Over Current Limit (Min.)[A]：3
・Under voltage Detection Level(Max.)[V]：2.7
・Current consumption(Typ.)[µA]：125
・Open Load Detect [V]：1.5
・Junction Temperature Tj (Min.)[°C]：-40
・Junction Temperature Tj (Max.)[°C]：150
・Package Size [mm]：4.9x6.0 (t=1.65)
・包装形態：テーピング
・包装数量：2500
![大阪・日本橋店舗半生中継/[シリコンハウス]店内映像](/img/usr/top/Silitempo.jpg)
 ◆ROHM 取寄品◆](/PRODUCTS/CATALOG/ROHM/BM2P0161-EVK-001.gif)
 ◆ROHM 取寄品◆](/PRODUCTS/CATALOG/ROHM/BM2P0161-EVK-002.gif)
取寄せ品！通常納期：3〜5営業日(ROHMから弊社に到着後出荷)
