 ◆ROHM 取寄品◆](/PRODUCTS/CATALOG/ROHM/BST91B1P4K01-VC_NEWa.jpg)

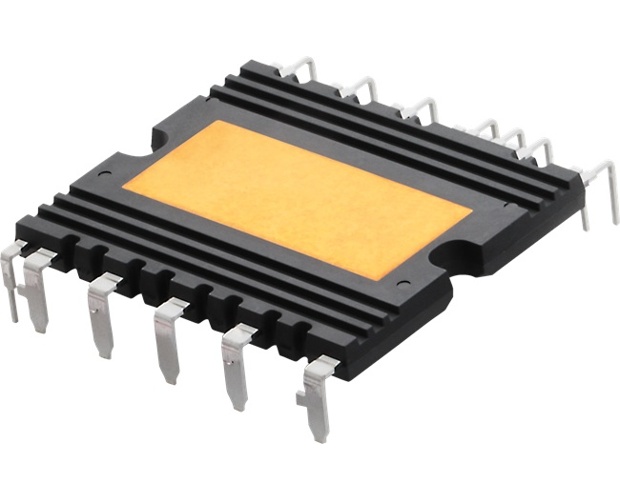

HSDIP20, 750V, 90A, Full-bridge, Automotive / Industrial Grade SiC Power Module [代引不可](BST91B1P4K01-VC_NEW) ◆ROHM 取寄品◆
BST91B1P4K01-VC_NEW
| web販売価格 : | ￥24,714(税込) 注文受付単位：3 |
|---|---|
| 在庫 : | 3 （現在庫数） |
| 送料区分 : | 送料サービス |
| メーカー : | ローム(ROHM) |
| 商品コード : | Q7TBS2 |
| 品名／型番 : | HSDIP20, 750V, 90A, Full-bridge, Automotive / Industrial Grade SiC Power Module [代引不可](BST91B1P4K01-VC_NEW) ◆ROHM 取寄品◆ / BST91B1P4K01-VC_NEW |
| 登録日 : | 2026.9.25 |
概要
※表示されている在庫数はROHM社の「1〜2営業日前の在庫数」であり、弊社の実在庫数ではございません。
代引不可
BST91B1P4K01は、750V耐圧のSiCモールドタイプモジュールで、OBCのPFCやLLCコンバータに最適な4in1構成を採用しています。HSDIP20パッケージは、高い放熱性能の絶縁基板を内蔵しているため、大電力動作時でもチップ温度の上昇が抑制され、小型パッケージでありながら大電流対応を実現。上面放熱タイプのディスクリートと比べて3倍以上、同じDIPタイプモジュールと比較しても1.4倍以上となる高電力密度を達成しています。これにより、上述したPFC回路において、HSDIP20は上面放熱タイプのディスクリートよりも実装面積を約52％削減できるため、OBC等における電力変換回路の小型化に大きく貢献します。様々なハイパワーアプリケーションの電力変換回路で求められる基本回路を小型のモジュールパッケージに内蔵しているため、設計工数削減とOBC等における電力変換回路の小型化に貢献します。電動パワートレインの高出力・小型化に貢献する製品として、次世代車載向けSiCソリューションの中核を担います。アプリケーション例車載機器：オンボードチャージャー（OBC）、DC-DCコンバータ、電動コンプレッサなど産業機器：EV充電ステーション、V2Xシステム、ACサーボ、サーバー電源、PVインバータ、パワーコンディショナなど
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
代引不可
BST91B1P4K01は、750V耐圧のSiCモールドタイプモジュールで、OBCのPFCやLLCコンバータに最適な4in1構成を採用しています。HSDIP20パッケージは、高い放熱性能の絶縁基板を内蔵しているため、大電力動作時でもチップ温度の上昇が抑制され、小型パッケージでありながら大電流対応を実現。上面放熱タイプのディスクリートと比べて3倍以上、同じDIPタイプモジュールと比較しても1.4倍以上となる高電力密度を達成しています。これにより、上述したPFC回路において、HSDIP20は上面放熱タイプのディスクリートよりも実装面積を約52％削減できるため、OBC等における電力変換回路の小型化に大きく貢献します。様々なハイパワーアプリケーションの電力変換回路で求められる基本回路を小型のモジュールパッケージに内蔵しているため、設計工数削減とOBC等における電力変換回路の小型化に貢献します。電動パワートレインの高出力・小型化に貢献する製品として、次世代車載向けSiCソリューションの中核を担います。アプリケーション例車載機器：オンボードチャージャー（OBC）、DC-DCコンバータ、電動コンプレッサなど産業機器：EV充電ステーション、V2Xシステム、ACサーボ、サーバー電源、PVインバータ、パワーコンディショナなど
※在庫欄の表示(納期)については目安の為、納期を保証するものではありません。
メーカーの在庫状況により、ご注文数をご用意できない場合がございますので、あらかじめご了承ください。
詳細
【特長】
HSDIP20 package with the 4th Generation SiC-MOSFET
VDSS = 750V
Low RDS(on)
High-speed switching possible
Low switching losses
Tvjmax = 175°C
Compact design
With high thermal conductivity isolation
Integrated NTC temperature sensor
4.2kV AC 1s insulation
【特性】
・Drain-source Voltage[V]：750
・Drain Current[A]：90
・Total Power Dissipation[W]：385
・Junction Temperature (Max.) [℃]：175
・Storage Temperature (Min.) [℃]：-40
・Storage Temperature (Max.) [℃]：125
・Package：Full-Bridge
・Package Size [mm]：38.0x31.3 (t=3.5)
・Common Standard：AQG 324 (Automotive Grade)
・包装形態：段ボール
・包装数量：180
HSDIP20 package with the 4th Generation SiC-MOSFET
VDSS = 750V
Low RDS(on)
High-speed switching possible
Low switching losses
Tvjmax = 175°C
Compact design
With high thermal conductivity isolation
Integrated NTC temperature sensor
4.2kV AC 1s insulation
【特性】
・Drain-source Voltage[V]：750
・Drain Current[A]：90
・Total Power Dissipation[W]：385
・Junction Temperature (Max.) [℃]：175
・Storage Temperature (Min.) [℃]：-40
・Storage Temperature (Max.) [℃]：125
・Package：Full-Bridge
・Package Size [mm]：38.0x31.3 (t=3.5)
・Common Standard：AQG 324 (Automotive Grade)
・包装形態：段ボール
・包装数量：180
